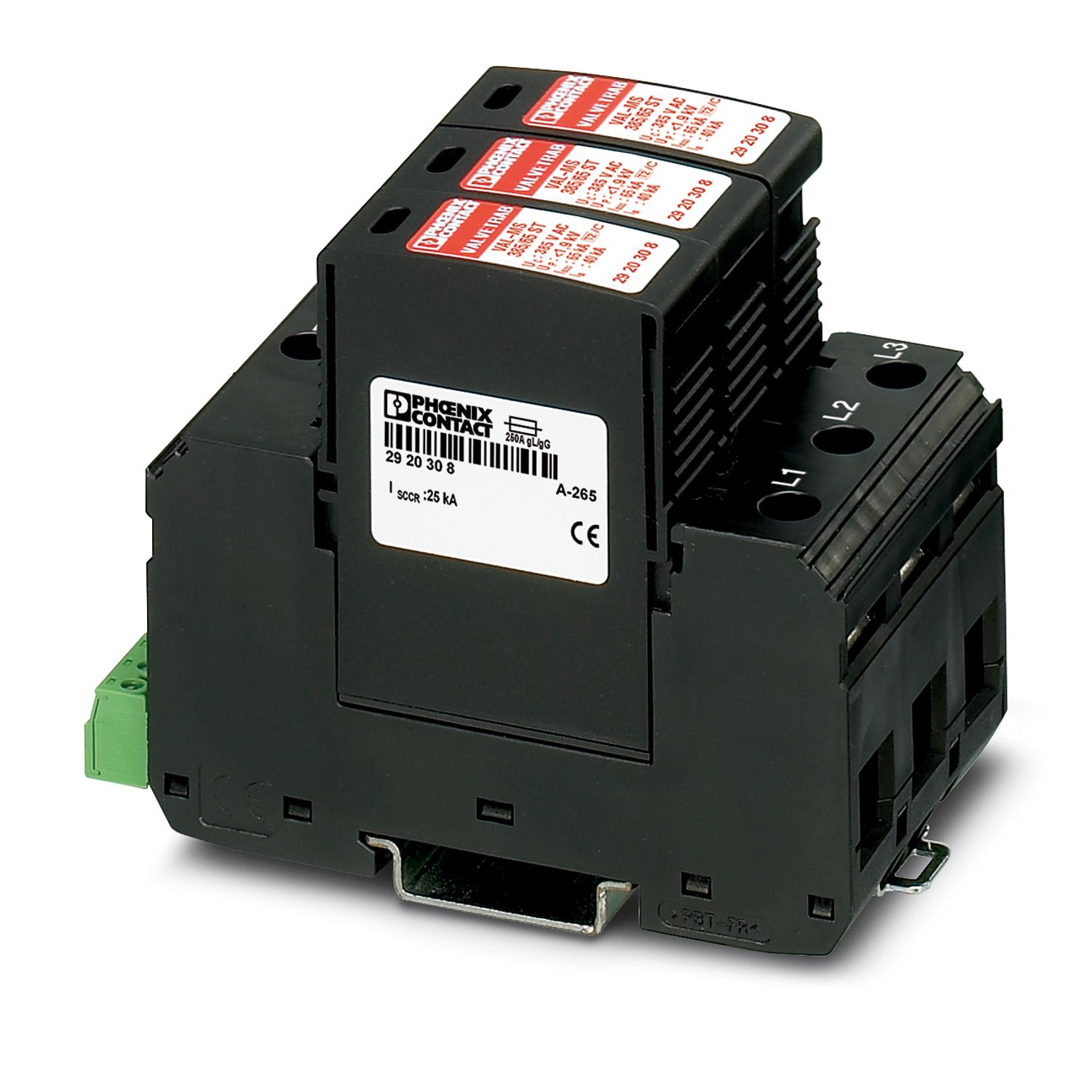

VAL-MS 385/65/3+0-FM
-
Descargador de sobretensiones modelo 2
2921006
Descargador de sobretensiones tipo 2 para sistemas de alimentación de 4 conductores (L1, L2, L3, PEN), con bloqueo de conector y contacto de indicación remota.
Detalles de producto
| Tipo de producto | Descargador de sobretensiones |
| Familia de productos | VALVETRAB MS |
| Clase de ensayo IEC | II |
| T2 | |
| Tipo EN | T2 |
| Sistema de alimentación de corriente IEC | TN-C |
| Construcción | Módulo para carril de dos piezas enchufable |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Visualización/señal remota | |
| Denominación Conexión | Contacto de indicación remota de defecto |
| Función de conmutación | Conmutador |
| Tensión de servicio | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corriente de servicio | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M5 |
| Par de apriete | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longitud de pelado | 16 mm |
| Sección de conductor flexible | 1,5 mm² ... 25 mm² |
| Sección de conductor rígido | 1,5 mm² ... 35 mm² |
| Sección de conductor AWG | 15 ... 2 |
| Tipo de conexión | Terminal de horquilla |
| Sección de conductor flexible | 1,5 mm² ... 16 mm² |
| Contacto de indicación remota de defecto | |
| Tipo de conexión | Conexión enchufable/por tornillo a través de COMBICON |
| Rosca de tornillo | M2 |
| Par de apriete | 0,25 Nm |
| Longitud de pelado | 7 mm |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Esquema de dimensiones |
|
| Anchura | 53,4 mm |
| Altura | 98,7 mm |
| Profundidad | 77,5 mm (Con carril de 7,5 mm) |
| Unidad de división | 3 UD |
| Clase de inflamabilidad según UL 94 | V-0 |
| Valor CTI del material | 600 |
| Material aislante | PA 6.6/PBT |
| Grupo de materiales | I |
| Material carcasa | PA 6.6 |
| PBT |
| Pistas de protección | L-PEN |
| Dirección de actuación | 3L-PEN |
| Tensión nominal UN | 240/415 V AC (TN-C) |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC | 385 V AC |
| Corriente de carga nominal IL | 80 A |
| Corriente de conductor de protección IPE | ≤ 1800 µA |
| Absorción de potencia standby PC | ≤ 690 mVA |
| Corriente transitoria nominal In (8/20) µs | 30 kA |
| Corriente transitoria máxima Imáx (8/20) µs | 65 kA |
| Corriente de rayo de prueba (10/350) µs, carga | 1,25 As |
| Corriente de rayo de prueba (10/350) µs, energía específica | 1,56 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs, corriente de pico Iimp | 2,5 kA |
| Corriente de descarga total ITotal (8/20) µs | 200 kA |
| Corriente de descarga total ITotal (10/350) µs | 7,5 kA |
| Resistencia al cortocircuito ISCCR | 25 kA |
| Nivel de protección Up | ≤ 1,8 kV |
| Tensión residual Ures | ≤ 1,8 kV (en In) |
| ≤ 1,3 kV (con 10 kA) | |
| ≤ 1,2 kV (con 5 kA) | |
| ≤ 1,15 kV (con 3 kA) | |
| Comportamiento TOV en UT | 480 V AC (5 s / modo estacionario) |
| Tiempo de reacción tA | ≤ 25 ns |
| Fusible general máximo en caso de cableado continuo V (mismo nivel) | 80 A (gG - 16 mm²) |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 250 A (gG) |
| Condiciones ambientales | |
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (s. n. m.) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 30g (Semisinusoide / 11ms / 3x ±X, ±Y, ±Z) |
| Vibración (en servicio) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Normas/disposiciones | IEC 61643-11 |
| Observación | 2011 |
| Normas/disposiciones | EN 61643-11 |
| Observación | 2012 |
| Tipo de montaje | Carril simétrico: 35 mm |
