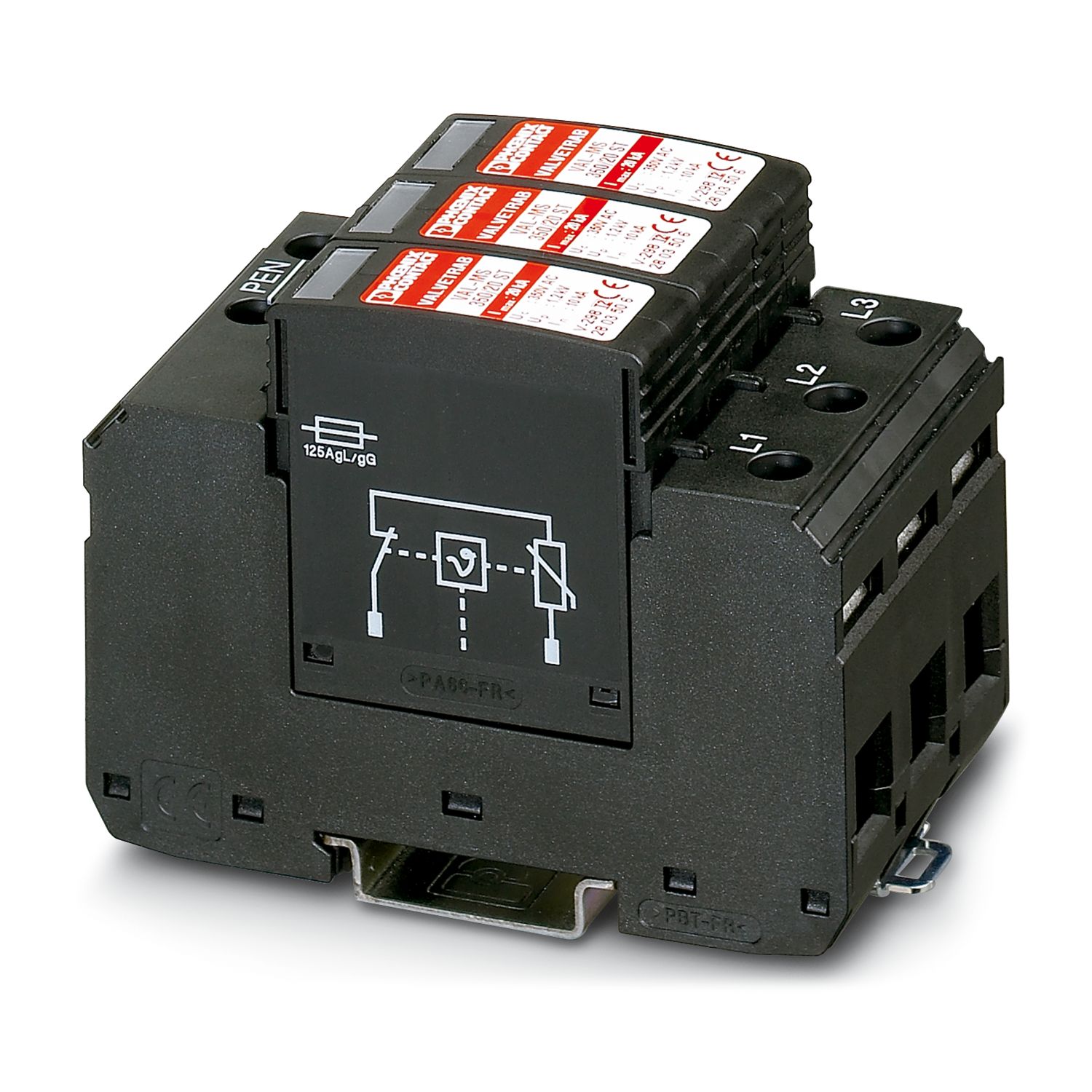

VAL-MS 350/20/3+0
-
Disp. de protec. contra sobretensiones tipo 2
2803522
Descargador de sobretensiones para sistemas de alimentación de corriente de 4 conductores (L1, L2, L3, PEN), compuesto por elemento de base y protecciones enchufables, para el montaje en NS 35.
Detalles de producto
| Tipo de producto | Descargador de sobretensiones |
| Familia de productos | VALVETRAB MS |
| Clase de ensayo IEC | II |
| T2 | |
| Tipo EN | T2 |
| Construcción | Módulo para carril de dos piezas enchufable |
| Número de polos | 3 |
| Mensaje Protección contra sobretensiones defectuosa | óptico |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión nominal UN | 230 V AC (400 V AC) |
| 230 V AC (400 V AC) |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M5 |
| Par de apriete mín. | 4,5 Nm |
| Longitud de pelado | 16 mm |
| Sección de conductor flexible mín. | 1,5 mm² |
| Sección de conductor flexible máx. | 25 mm² |
| Sección de conductor rígido mín. | 1,5 mm² |
| Sección de conductor rígido máx. | 35 mm² |
| Esquema de dimensiones |
|
| Anchura | 53,4 mm |
| Altura | 90 mm |
| Profundidad | 65,5 mm |
| Unidad de división | 3 UD |
| Clase de inflamabilidad según UL 94 | V0 |
| Material carcasa | PBT/PA |
| Dirección de actuación | 3L-PEN |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC | 350 V AC |
| Tensión constante máxima UC (L-PEN) | 350 V AC |
| Corriente de conductor de protección IPE | ≤ 340 µA (por fase) |
| Absorción de potencia standby PC | ≤ 360 mVA |
| Corriente transitoria nominal In (8/20) µs (L-PEN) | 30 kA (Todos los canales) |
| 10 kA (por canal) | |
| Corriente transitoria máxima Imáx (8/20) µs | 20 kA (por canal L-PEN) |
| Corriente transitoria máxima Imáx (8/20) µs (L-PEN) | 60 kA (Todos los canales) |
| 20 kA (por canal) | |
| Nivel de protección Up (L-PEN) | ≤ 1,4 kV |
| Tiempo de reacción tA (L-PEN) | ≤ 25 ns |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 125 A (gL/gG) |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Líneas de fuga y distancias de aislamiento de aire | |
| Normas/especificaciones | EN 60664-1 / EN 61643-11 |
| Normas | |
| Normas/especificaciones | IEC 61643-1 |
| EN 61643-11/A11 | |
| Normas/disposiciones | IEC 61643-1 |
| Observación | 2005 |
| Normas/disposiciones | EN 61643-11/A11 |
| Observación | 2007 |
| Tipo de montaje | Carril simétrico: 35 mm |
