Para el proceso de calibrado de transformadores de intensidad se aplican tasas de calibrado según el Boletín Oficial del Estado, las cuales se rigen por el nivel de la intensidad de la corriente asignada primaria.
PACT MCR-V2C- 5012- 85
-

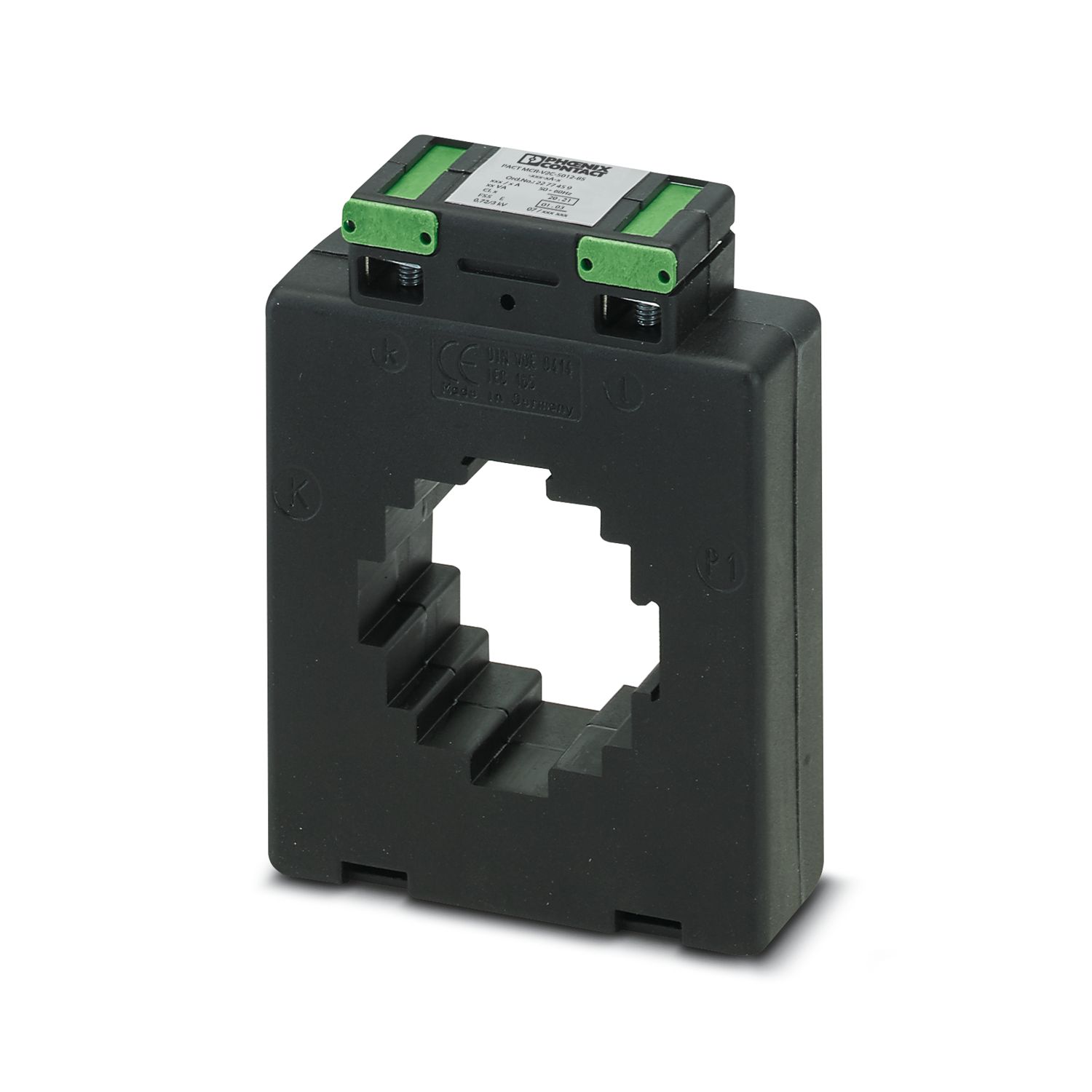

Transformador de corriente
2277459
Convertidores de corriente de barra pasante calibrables; corriente primaria seleccionable 200...1200 A CA; corriente secundaria 5 A CA; clase de precisión 0,2 / 0,2S o 0,5 / 0,5S; potencia de dimensionamiento seleccionable. Opcional: Calibrado del convertidor y creación de los certificados correspondientes.
Detalles de producto
| Tipo de producto | Current transformer |
| Tensión de aislamiento de dimensionamiento | 1 kV (Fase/conductor neutro) |
| Generalidades | |
| Contrastable | sí |
| Tipo de convertidor | Convertidor de corriente de barra pasante |
| Transformador de corriente | |
| Potencia nominal | 2,5 VA |
| 5 VA | |
| 10 VA | |
| 15 VA | |
| 30 VA | |
| Corriente de corta duración de dimensionamiento térmica | Ith = 60 * In |
| Corriente constante de dimensionamiento térmico | Id = 1,2 * In |
| Corriente transitoria de dimensionamiento | Idyn = 2,5 * Ith |
| Frecuencia asignada fn | 50 Hz |
| 60 Hz | |
| Corriente de dimensionamiento primaria Ipn | 0 A ... 200 A |
| 0 A ... 250 A | |
| 0 A ... 300 A | |
| 0 A ... 400 A | |
| 0 A ... 500 A | |
| 0 A ... 600 A | |
| 0 A ... 750 A | |
| 0 A ... 800 A | |
| 0 A ... 1000 A | |
| 0 A ... 1200 A | |
| Contrastable | sí |
| Tipo de convertidor | Convertidor de corriente de barra pasante |
| Señal | |
| Corriente de dimensionamiento secundaria Isn | 1 A AC (según el tipo) |
| 5 A AC (según el tipo) | |
| Factor de limitación del máximo de corriente | FS 5 |
| Clase de precisión | 0,2 (según el tipo) |
| 0,5 (según el tipo) | |
| 1 (según el tipo) | |
| 0,2S (según el tipo) | |
| 0,5S (según el tipo) | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor flexible | 2x 2,5 mm² ... 4 mm² (Bornes secundarios) |
| Dimensiones del artículo | |
| Anchura | 30 mm |
| Altura | 108 mm |
| Profundidad | 85 mm |
| Dimensiones del artículo con montaje alternativo | |
| Anchura | 85 mm |
| Altura | 108 mm |
| Profundidad | 30 mm |
| Barra de cobre | |
| Anchura | 50 mm |
| Altura | 12 mm |
| Barra de cobre 2 | |
| Anchura | 40 mm |
| Altura | 10 mm |
| Conductores redondos | |
| Diámetro | 42 mm |
| Color | negro (RAL 9005) |
| Material carcasa | PA 6.6 |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 40 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 40 °C |
| Humedad de aire admisible (servicio) | Utilizable solo en espacios interiores sin rocío |
| Clase de material aislante | E |
| Normas/especificaciones | EN 50178 |
| EN 61869 |
| Código de artículo | 2277459 |
| Unidad de embalaje | 1 Unidades |
| Cantidad mínima de pedido | 1 Unidades |
| Nota | Fabricación bajo pedido (sin devolución) |
| Clave de venta | ***** |
| Clave de producto | CMMA11 |
| Peso por unidad (incluido el embalaje) | 518 g |
| Peso por unidad (sin incluir el embalaje) | 470 g |
| Número de tarifa arancelaria | 85043129 |
| País de origen | DE |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
|
| EU REACH SVHC | |
| Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Ninguna sustancia con una fracción de masa superior a 0,1 % |
