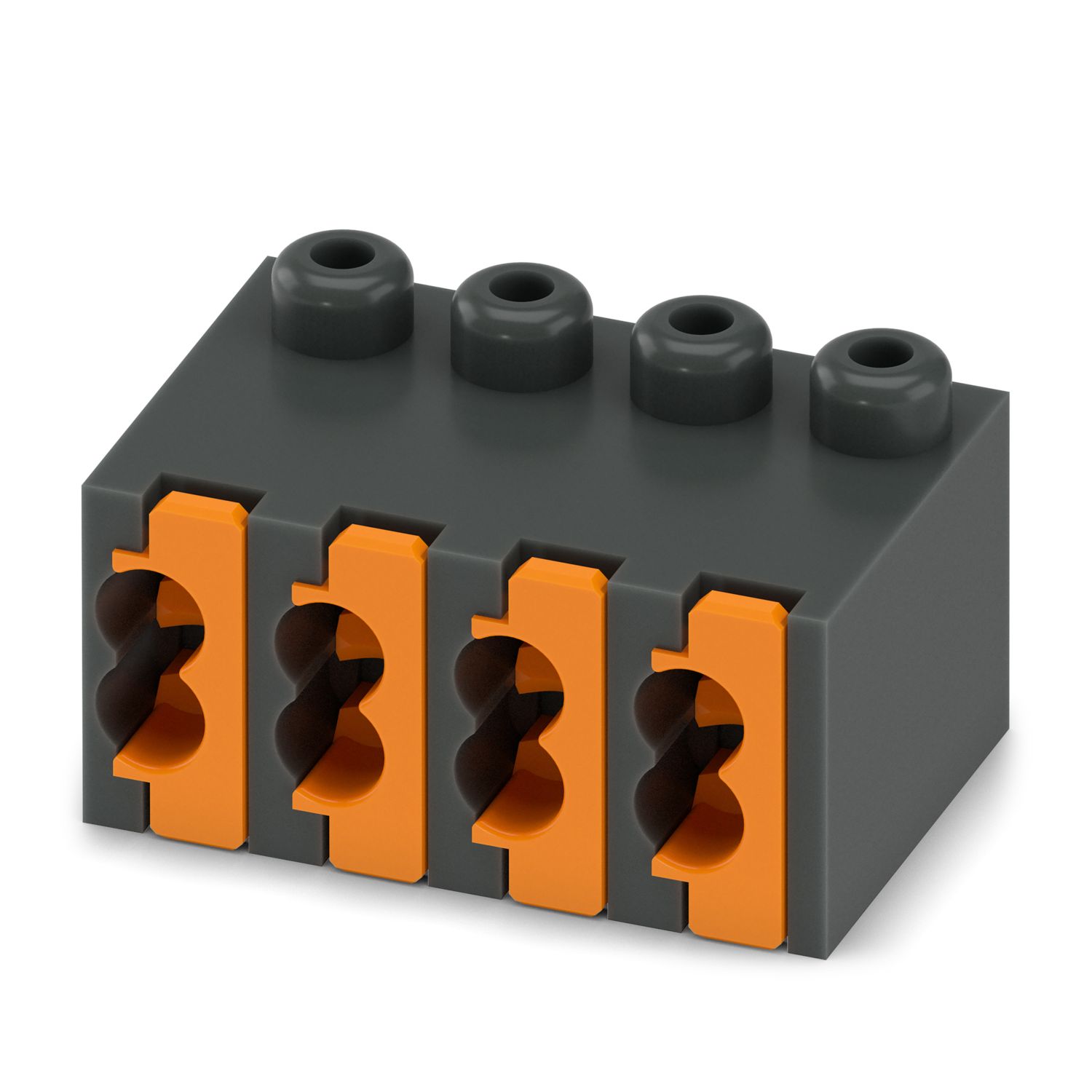

FK-MPT 0,5/ 4-3,5 BK
-
Conector para placa de circuito impreso
1847481
Conector de placa de circuito impreso, sección nominal: 0,5 mm2, color: negro, corriente nominal: 4 A, tensión nominal (III/2): 250 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 4, número de filas: 1, número de polos: 4, número de conexiones: 8, familia de artículos: FK-MPT 0,5/..-ST, paso: 3,5 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,5 mm, sistema enchufable: COMBICON PST 1,0, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Detalles de producto
| Tipo de producto | Conector de placa de circuito impreso |
| Familia de productos | FK-MPT 0,5/..-ST |
| Línea de productos | COMBICON Connectors XS |
| Número de polos | 4 |
| Paso | 3,5 mm |
| Número de conexiones | 8 |
| Número de filas | 1 |
| Número de potenciales | 4 |
| Brida de sujeción | sin |
| Diseño del pin | Disposición de pines lineal |
| Propiedades | |
| Corriente nominal IN | 4 A |
| Tensión nominal UN | 250 V |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión de dimensionamiento (III/2) | 250 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión nominal (II/2) | 250 V |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Bloqueo | |
| Sistema de bloqueo | sin |
| Brida de sujeción | sin |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte push-in |
| Dirección de conexión Conductor/placa de circuito impreso | 0 ° |
| Sección de conductor rígido | 0,12 mm² ... 0,5 mm² |
| Sección de conductor AWG | 26 ... 20 |
| Longitud de pelado | 6,5 mm |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal del punto de embornaje (capa intermedia) | Níquel (2 - 3 µm Ni) |
| Superficie de metal área de contacto (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (2 - 3 µm Ni) |
| Datos del material - carcasa | |
| Color (Carcasa) | negro (9005) |
| Material aislante | PBT |
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 225 |
| Clase de inflamabilidad según UL 94 | V0 |
| Datos del material: elemento de accionamiento | |
| Color (Elemento de accionamiento) | naranja (2003) |
| Esquema de dimensiones |
|
| Paso | 3,5 mm |
| Anchura [w] | 14,5 mm |
| Altura [h] | 13 mm |
| Longitud [l] | 7 mm |
| Longitud del pasador de soldadura [P] | 3,5 mm |
| Diseño del pin | Disposición de pines lineal |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Líneas de fuga y distancias de aislamiento de aire | | |
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo material aislante | IIIa |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
| Tensión de aislamiento de dimensionamiento (III/3) | 160 V |
| Tensión transitoria nominal (III/3) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 1,5 mm |
| valor mínimo de línea de fuga (III/3) | 2,5 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 250 V |
| Tensión transitoria nominal (III/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 1,5 mm |
| valor mínimo de línea de fuga (III/2) | 2,5 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 250 V |
| Tensión transitoria nominal (II/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 1,5 mm |
| valor mínimo de línea de fuga (II/2) | 2,5 mm |
| Tipo de embalaje | empaquetado en caja |
Productos compatibles
Sus ventajas
Conexión push-in sin herramientas que ahorra tiempo
La fuerza de contacto definida garantiza un contacto estable a largo plazo.
Uso intuitivo gracias a pestañas de accionamiento con colores distintivos
Fácil inserción en bucle de potenciales: óptima para aplicaciones de BUS
Tamaño del componente pequeño para aplicaciones con poco espacio
