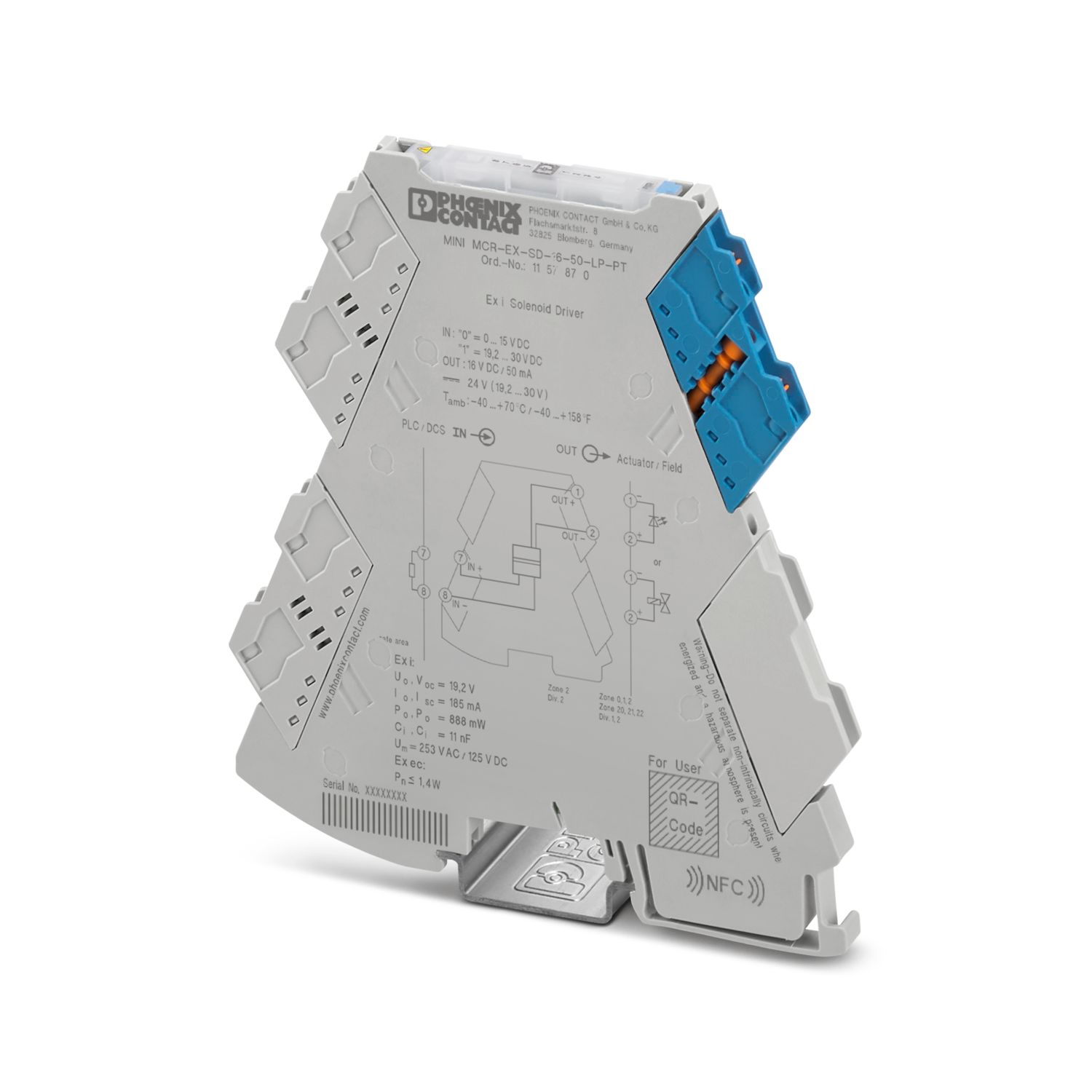

MINI MCR-EX-SD-16-50-LP-PT - Bloque de control de válvulas - 1157870

Propiedades del artículo

Tipo de producto	Bloque de control de válvulas
Familia de productos	MINI Analog Pro

Propiedades eléctricas

Separación galvánica entre la entrada y la salida	sí
Separación galvánica
Categoría de sobretensión	II (≤ 5000 m)
Grado de polución	2 (≤ 5000 m)
Separación galvánica Entrada/salida IEC/EN 61010-1
Normas/especificaciones	IEC/EN 61010-1
Tensión de aislamiento de dimensionamiento	300 V_eff
Tensión de prueba	2,5 kV AC (50 Hz, 60 s)
Aislamiento	Aislamiento doble/reforzado
Separación galvánica Entrada/salida IEC/EN 60079-11
Normas/especificaciones	IEC/EN 60079-11
Tensión de aislamiento de dimensionamiento	265 V_eff
Separación galvánica Entrada/salida IEC/EN 60079-7
Normas/especificaciones	IEC/EN 60079-7
Tensión de aislamiento de dimensionamiento	251 V_eff
Alimentación
Tensión de alimentación	alimentada por bucle, no es necesaria ninguna alimentación externa
Consumo de potencia	< 1,4 W

Datos de entrada

Señal: Tensión
Número de entradas	1
Señal de entrada Tensión	19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)

Datos de salida

Señal: Tensión
Número de salidas	1
Tensión de salida	≥ 10,7 V DC (50 mA)
Resistencia de salida	≥ 103 Ω (Resistencia interior R_i)
Limitación de corriente	> 50 mA
Tiempo de reacción	< 50 ms
Tensión en circuito abierto	> 16 V DC
Resistente al cortocircuito	sí

Datos de conexión

Tipo de conexión	Conexión push-in
Longitud de pelado	10 mm
Sección de conductor rígido	0,2 mm² ... 2,5 mm² (con puntera)
	0,14 mm² ... 2,5 mm² (sin puntera)
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
Sección de conductor AWG	24 ... 12 (flexible)

Datos Ex

Instalación Ex (EPL)	Gc
Instalación Ex (EPL)		Div. 2
Circuitos con seguridad intrínseca (EPL)	Ga
		Da
		Ma
		Div. 1
Datos técnicos de seguridad
Inductancia interna máx. L_i	despreciable
Capacidad interna máx. C_i	11 nF
Tensión máx. de salida U_o	19,2 V
Corriente máx. de salida I_o	185 mA
Potencia máx. de salida P_o	888 mW
Tensión máxima en materia de seguridad U_m	253 V AC
Tensión máxima en materia de seguridad U_m		125 V DC
IIA (circuito eléctrico sencillo): Inductancia externa máx. L_o / Capacidad externa máx. C_o	7 mH / 6,1 µF
IIB/IIIC (circuito eléctrico sencillo): Inductancia externa máx. L_o / Capacidad externa máx. C_o	4 mH / 1,53 µF
IIC (circuito eléctrico sencillo): Inductancia externa máx. L_o / Capacidad externa máx. C_o	0,8 mH / 240 nF
I (circuito eléctrico sencillo): Inductancia externa máx. L_o / Capacidad externa máx. C_o	10 mH / 8,7 µF

Dimensiones

Anchura	6,2 mm
Altura	109,81 mm
Profundidad	119,2 mm

Datos del material

Color	gris (RAL 7042)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-40 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 85 °C
Humedad de aire admisible (servicio)	5 % ... 95 % (sin condensación)
Rango de utilización superior (IEC/EN 61010-1)
Rango de altura	> 2000 m ... 3000 m
Temperatura ambiente (servicio)	-40 °C ... 63 °C
Tensión de aislamiento de dimensionamiento	300 V_eff (Entrada/salida)
Aislamiento	Aislamiento doble/reforzado
Rango de utilización superior (IEC/EN 61010-1)
Rango de altura	> 3000 m ... 4000 m
Temperatura ambiente (servicio)	-40 °C ... 56 °C
Tensión de aislamiento de dimensionamiento	300 V_eff (Entrada/salida)
Aislamiento	Aislamiento doble/reforzado
Rango de utilización superior (IEC/EN 61010-1)
Rango de altura	> 4000 m ... 5000 m
Temperatura ambiente (servicio)	-40 °C ... 49 °C
Tensión de aislamiento de dimensionamiento	150 V_eff (Entrada/salida)
Aislamiento	Aislamiento doble/reforzado
Rango de utilización superior (IEC/EN 60079-11)
Rango de altura	> 2000 m ... 3000 m
Temperatura ambiente (servicio)	-40 °C ... 63 °C
Tensión máxima en materia de seguridad U_m	121 V AC
Tensión máxima en materia de seguridad U_m		110 V DC
Tensión de aislamiento de dimensionamiento	150 V_eff (Entrada/salida)
Rango de utilización superior (IEC/EN 60079-11)
Rango de altura	> 3000 m ... 4000 m
Temperatura ambiente (servicio)	-40 °C ... 56 °C
Tensión máxima en materia de seguridad U_m	33 V AC/DC
Tensión de aislamiento de dimensionamiento	60 V_eff (Entrada/salida)
Rango de utilización superior (IEC/EN 60079-11)
Rango de altura	> 4000 m ... 5000 m
Temperatura ambiente (servicio)	-40 °C ... 49 °C
Tensión máxima en materia de seguridad U_m	33 V AC/DC
Tensión de aislamiento de dimensionamiento	60 V_eff (Entrada/salida)
Rango de utilización superior (IEC/EN 60079-7)
Rango de altura	> 2000 m ... 3000 m
Temperatura ambiente (servicio)	-40 °C ... 63 °C
Tensión de aislamiento de dimensionamiento	162 V_eff (Entrada/salida)
Rango de utilización superior (IEC/EN 60079-7)
Rango de altura	> 3000 m ... 4000 m
Temperatura ambiente (servicio)	-40 °C ... 56 °C
Tensión de aislamiento de dimensionamiento	60 V_eff (Entrada/salida)
Rango de utilización superior (IEC/EN 60079-7)
Rango de altura	> 4000 m ... 5000 m
Temperatura ambiente (servicio)	-40 °C ... 49 °C
Tensión de aislamiento de dimensionamiento	60 V_eff (Entrada/salida)

Homologaciones

CE
Certificado	Conformidad CE
ATEX
Marcado	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificado	TÜV 21 ATEX 8651 X
IECEx
Marcado	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia Ma] I
Certificado	IECEx TUR 21.0043 X
CCC / China-Ex
Marcado	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificado	2023122310116238
UL, EE. UU. / Canadá
Marcado	UL 61010-2-201 Listed
		Class I, Div. 1, Groups A, B, C, D
		Class II, Div. 1, Groups E, F, G
		Class III, Div. 1
		Class I, Zone 0, 1, 2, Groups IIC, IIB, IIA
		Class I, Div. 2, Groups A, B, C, D T4
		Class I, Zone 2
		AEx ec [ia Ga] IIC T4 Gc; AEx ec [ia IIIC Da] IIC T4 Gc
		Ex ec [ia Ga] IIC T4 Gc X; Ex ec [ia IIIC Da] IIC T4 Gc X
		Class I, Zone 0, [AEx ia Ga] IIC, [Ex ia Ga] IIC X
		Class I, Zone 20, [AEx ia Da] IIIC, [Ex ia Da] IIIC X
Certificado	, C.D.-No 097285872
Homologación para la construcción naval
Certificado	DNV TAA00003FZ
Safety Integrity Level (SIL, IEC 61508)
Marcado	3
INMETRO
Marcado	[Ex ia Ma] I
		[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificado	DNV 23.0189 X
Datos para construcción naval
Temperature	B
Humidity	B
Vibración	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Datos CEM

Compatibilidad electromagnética	Comprobación según las siguientes normas y prescripciones: EN 61326-1 uso en el ámbito industrial, NAMUR NE 21
Resistencia a interferencias	IEC/EN 61000-6-2
Resistencia a interferencias	IEC/EN 61326-3-2
Emisión de interferencias
Normas/especificaciones	IEC/EN 61000-6-4

Normas y especificaciones

GB Standard
Normas/especificaciones	GB/T 3836.1
		GB/T 3836.3
		GB/T 3836.4

Código de artículo	1157870
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	*****
Clave de producto	DK1224
GTIN	4063151163501
Peso por unidad (incluido el embalaje)	118,5 g
Peso por unidad (sin incluir el embalaje)	118,5 g
Número de tarifa arancelaria	85437090
País de origen	DE

ECLASS-13.0	27210120
ECLASS-15.0	27210120

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	7cc67b5b-d0ea-4a3a-ab5f-8b40bed58ccc
