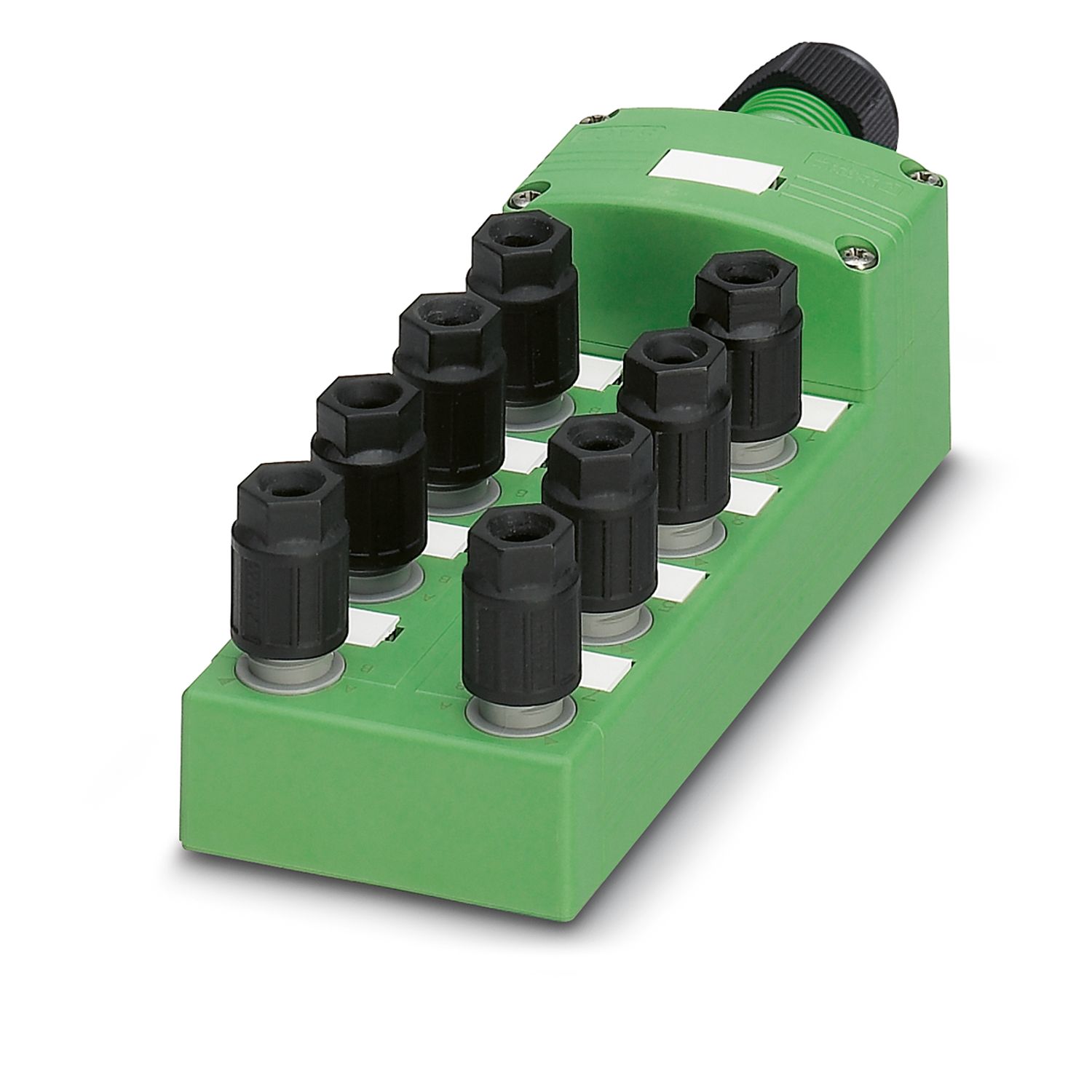

SACB- 8/4-C QO-0,34
-
Caja distribuidora
1548435
Caja distribuidora, aplicación: Estándar, tipo de conexión: QUICKON, 0,14 mm2 ... 0,34 mm2, número de puestos enchufables: 8, número de polos: 4, ocupación de los puestos enchufables: Doble, indicación de estado: no, Universal; conexión de cable principal: Conexión por tornillo enchufable 180°, apantallamiento: no
Detalles de producto

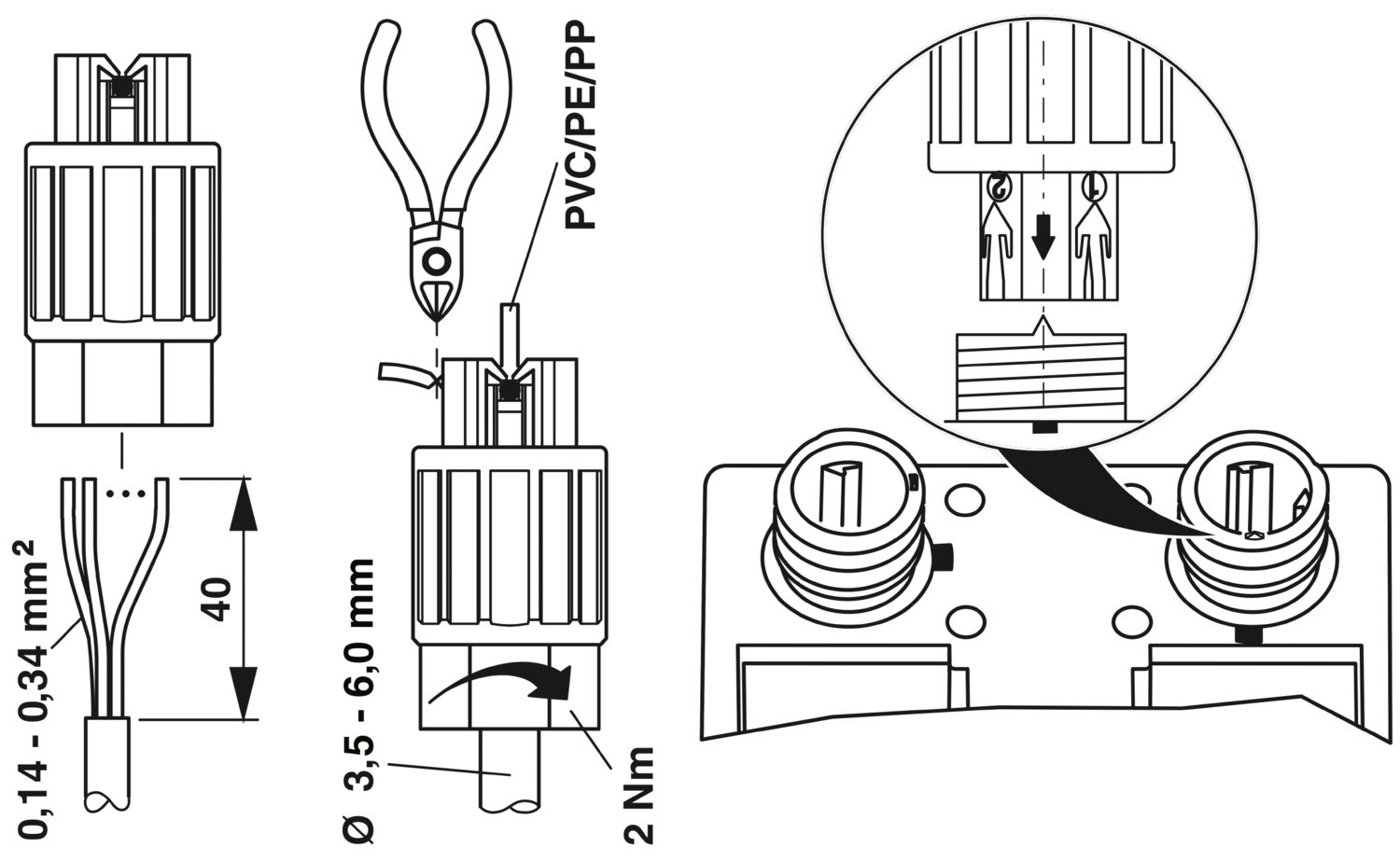

| Indicaciónes de montaje | IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Nota sobre la aplicación | Las ranuras no ocupadas deben cerrarse antes de la puesta en servicio. Encontrará los elementos de cierre adecuados en "Accesorios". |
| Tipo de producto | Caja distribuidora |
| Aplicación | Estándar |
| Número de polos | 4 |
| Número de puestos enchufables | 8 |
| LED | no |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente asignada total | 10 A |
| 2x 8 A (En caso de separación galvánica) | |
| Capacidad de corriente por pista máx. | 2 A |
| Capacidad de corriente por puesto enchufable | 4 A |
| Conexión de conductores | |
| Tipo de conexión sensor/actuador | QUICKON |
| Sección de conexión Línea de señal flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conexión Alimentación de tensión flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conexión AWG Línea de señal flexible | 26 ... 16 |
| Sección de conexión AWG Alimentación de tensión flexible | 26 ... 16 |
| Longitud de pelado Línea de señal | 7 mm |
| Longitud a desaislar de la envoltura | 50 mm (Cable principal) |
| Par de apriete - Tornillo de tapa | 0,35 Nm |
| Par de apriete del tornillo de montaje para la fijación de la carcasa | 0,5 Nm |
| Par de apriete-Tuerca de unión | 2,5 Nm |
| Asignación de conexiones | |
| Puesto enchufable/polo = Color del conductor o conexión | 1 / 4 (A) = 1 / 4 |
| 1 / 2 (B) = 1 / 2 | |
| 2 / 4 (A) = 2 / 4 | |
| 2 / 2 (B) = 2 / 2 | |
| 3 / 4 (A) = 3 / 4 | |
| 3 / 2 (B) = 3 / 2 | |
| 4 / 4 (A) = 4 / 4 | |
| 4 / 2 (B) = 4 / 2 | |
| 5 / 4 (A) = 5 / 4 | |
| 5 / 2 (B) = 5 / 2 | |
| 6 / 4 (A) = 6 / 4 | |
| 6 / 2 (B) = 6 / 2 | |
| 7 / 4 (A) = 7 / 4 | |
| 7 / 2 (B) = 7 / 2 | |
| 8 / 4 (A) = 8 / 4 | |
| 8 / 2 (B) = 8 / 2 | |

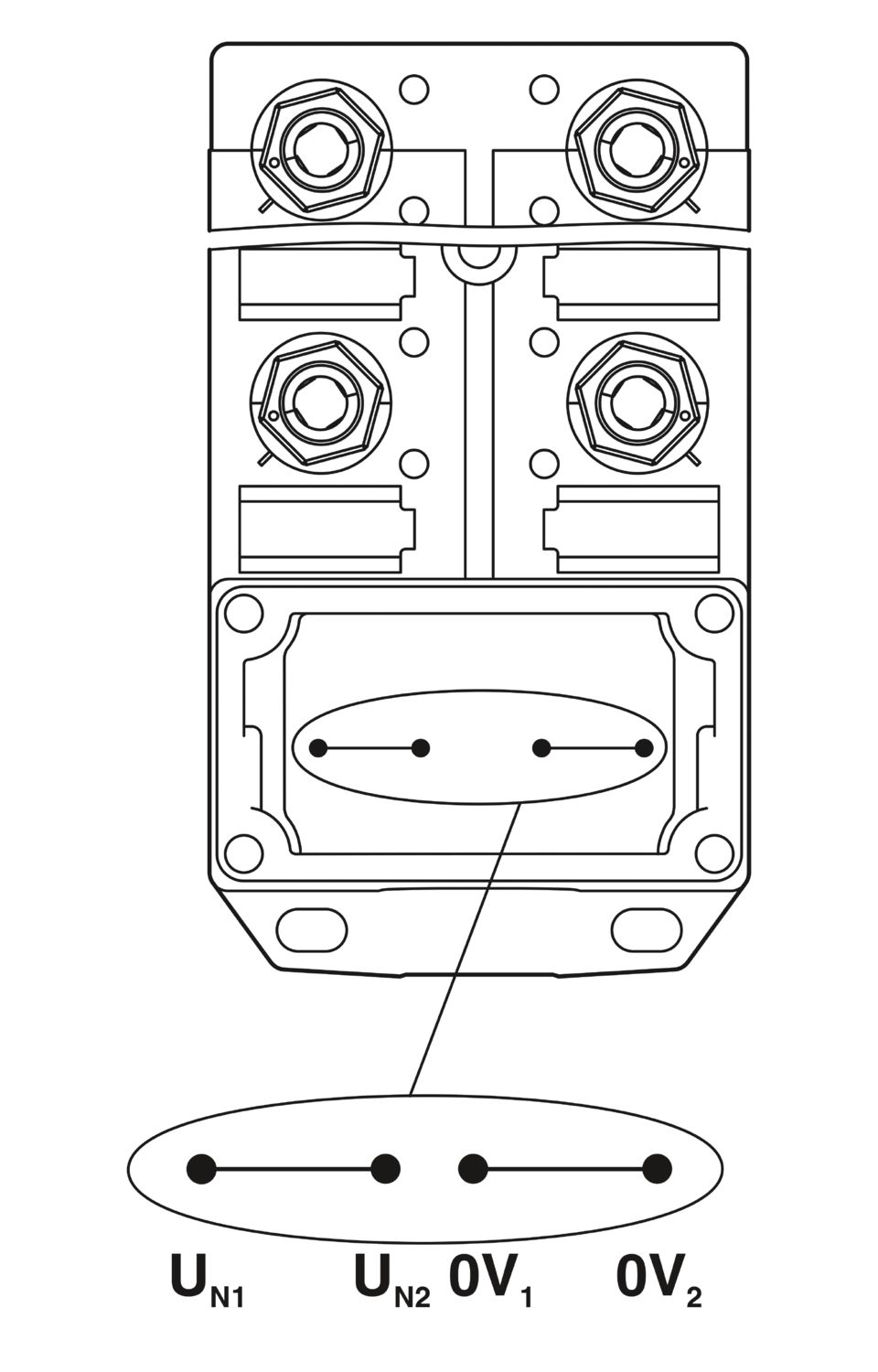

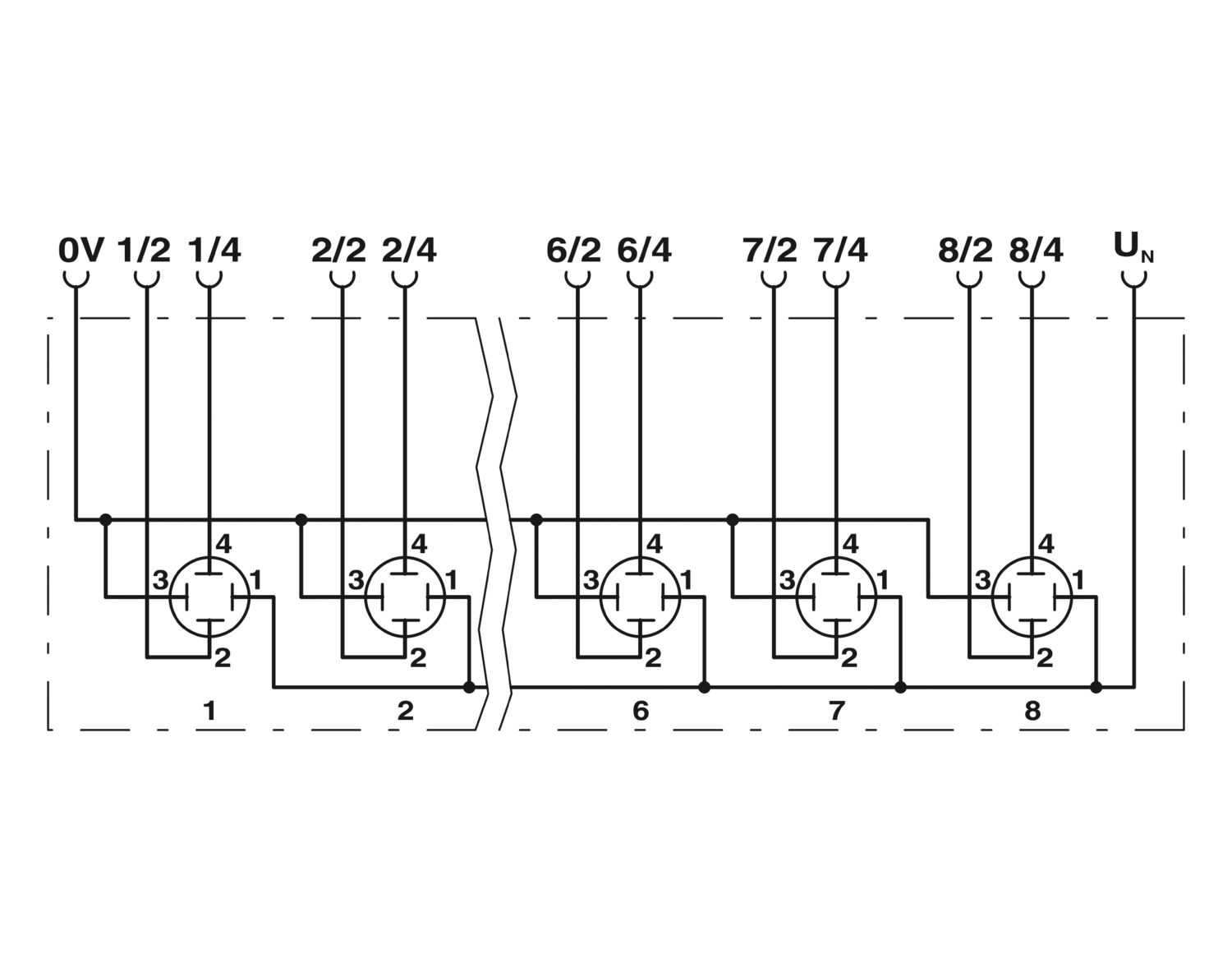

| 1-8 / 1 (+ 48 V) = UN | |
| 1-8 / 3 (0 V) = 0 V | |
| Indicación de estado disponible | no |

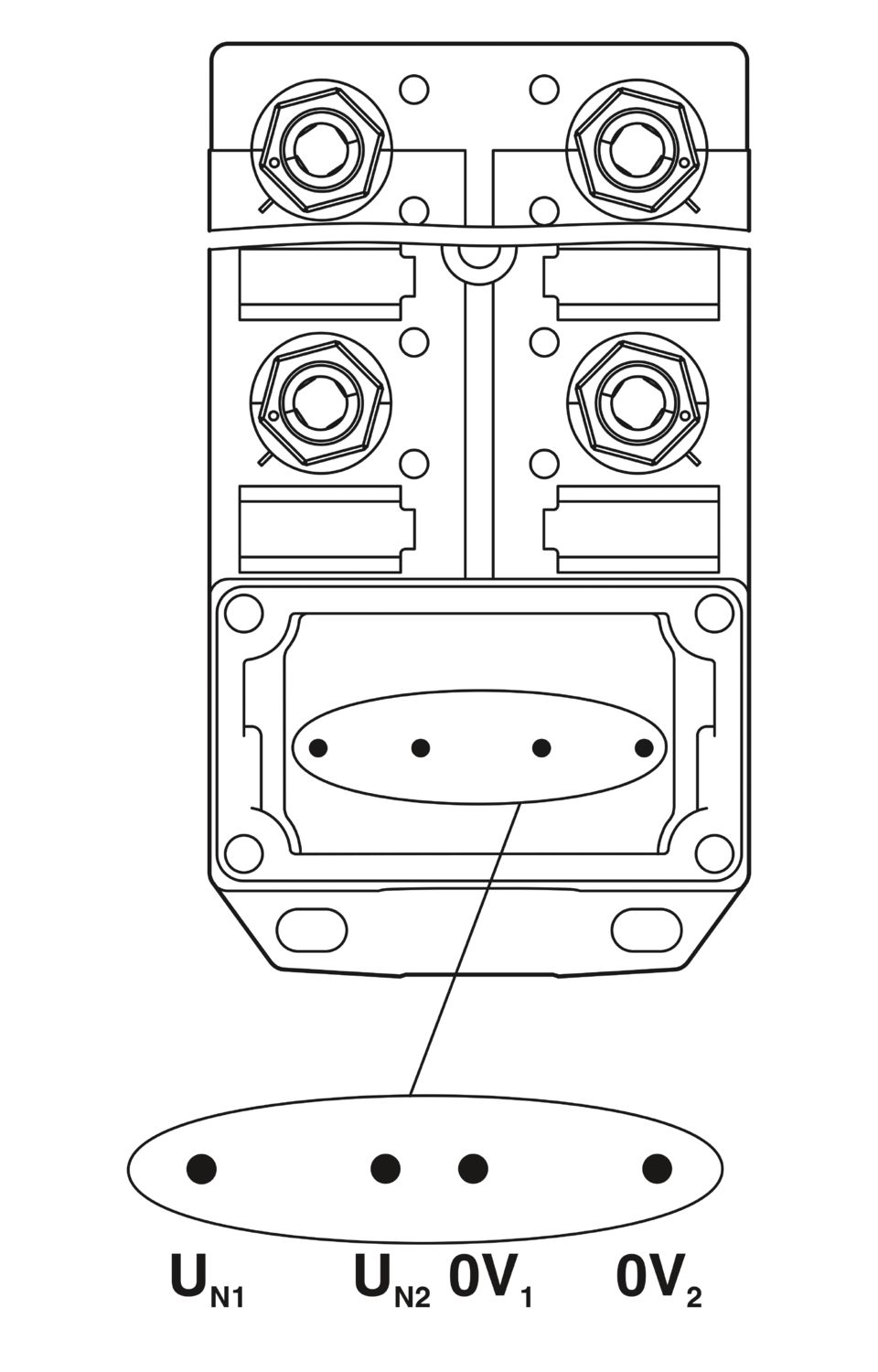

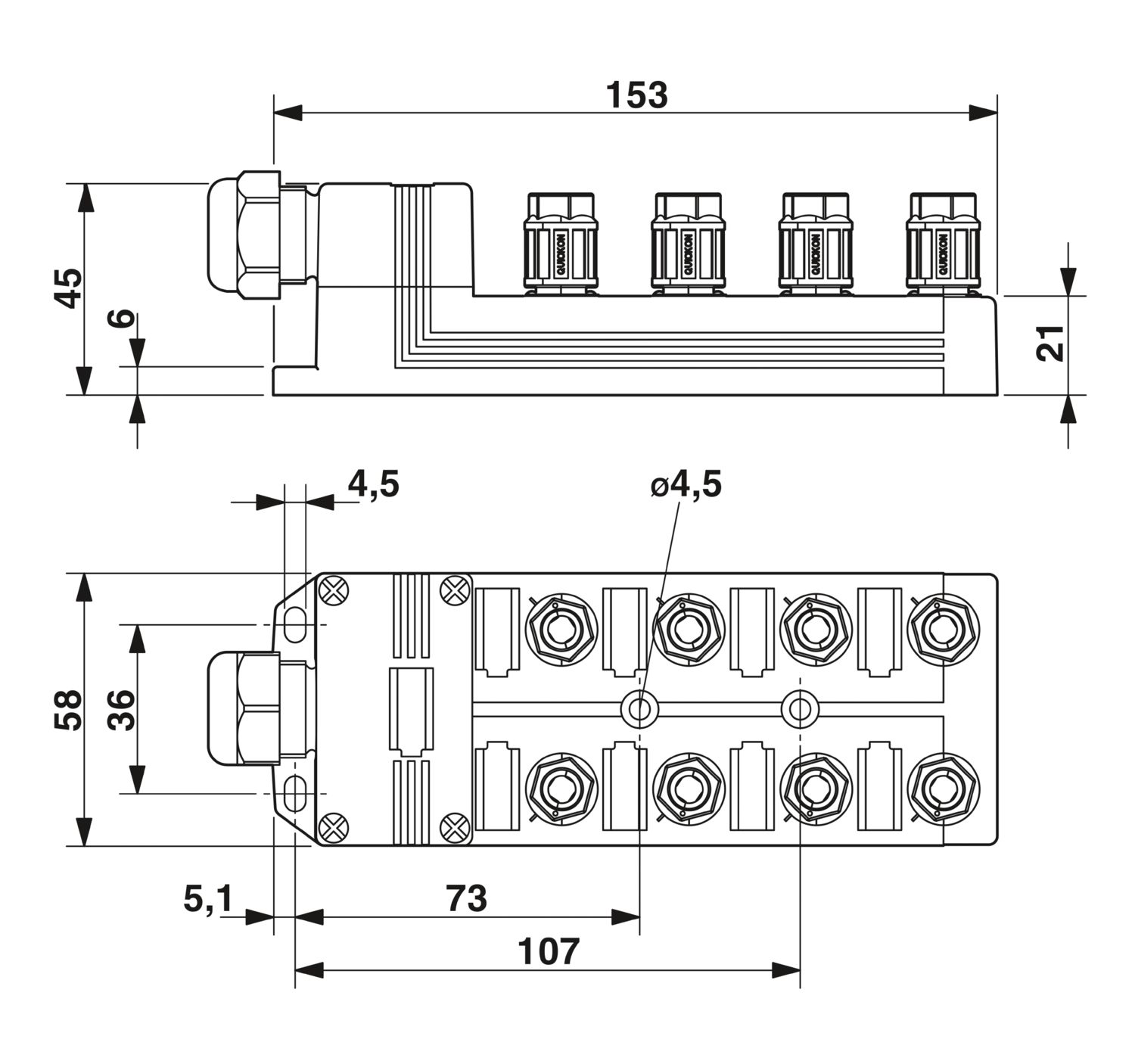

| Esquema de dimensiones |
|
| Anchura | 58 mm |
| Altura | 45 mm |
| Longitud | 153 mm |
| Ancho entre caras-Tuerca de unión | 13 mm |
| Material Carcasa | PBT |
| Material Material de sellado | PUR |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Acero/cobre |
| Material superficie del contacto | Sn |
| Material soporte de contactos | PA 6.6 |
| Material contacto, lado cable principal | Aleación de Cu |
| Material Soporte de contactos Lado del cable principal | PA 6.6 V0 |
| Material superficie del contacto, lado cable principal | dorado |
| Aislamiento de los conductores | PVC / PE / PP |
| Diámetro exterior del cable | 7 mm ... 12 mm |
| Tipo de conexión | Conexión por tornillo enchufable |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| IP69K | |
| Temperatura ambiente (servicio) | -30 °C ... 80 °C |
| -5 °C ... 50 °C (en la confección) | |
Sus ventajas
Seguro en el campo gracias a las carcasas selladas y a los elevados grados de protección
Ahorrar espacio: caja de distribución con ocupación doble para dos sensores en un puesto enchufable
Confección innovadora que permite ahorrar tiempo con conexión a presión de vaina
Flexible: caja de distribución con cubierta de conexiones para la confección in situ
