UL listado
ID de homologación: FILE E 221474| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| keine | ||||
| 125 V | 4 A | |||
cUL Listed
ID de homologación: FILE E 221474| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| keine | ||||
| 125 V | 4 A | |||

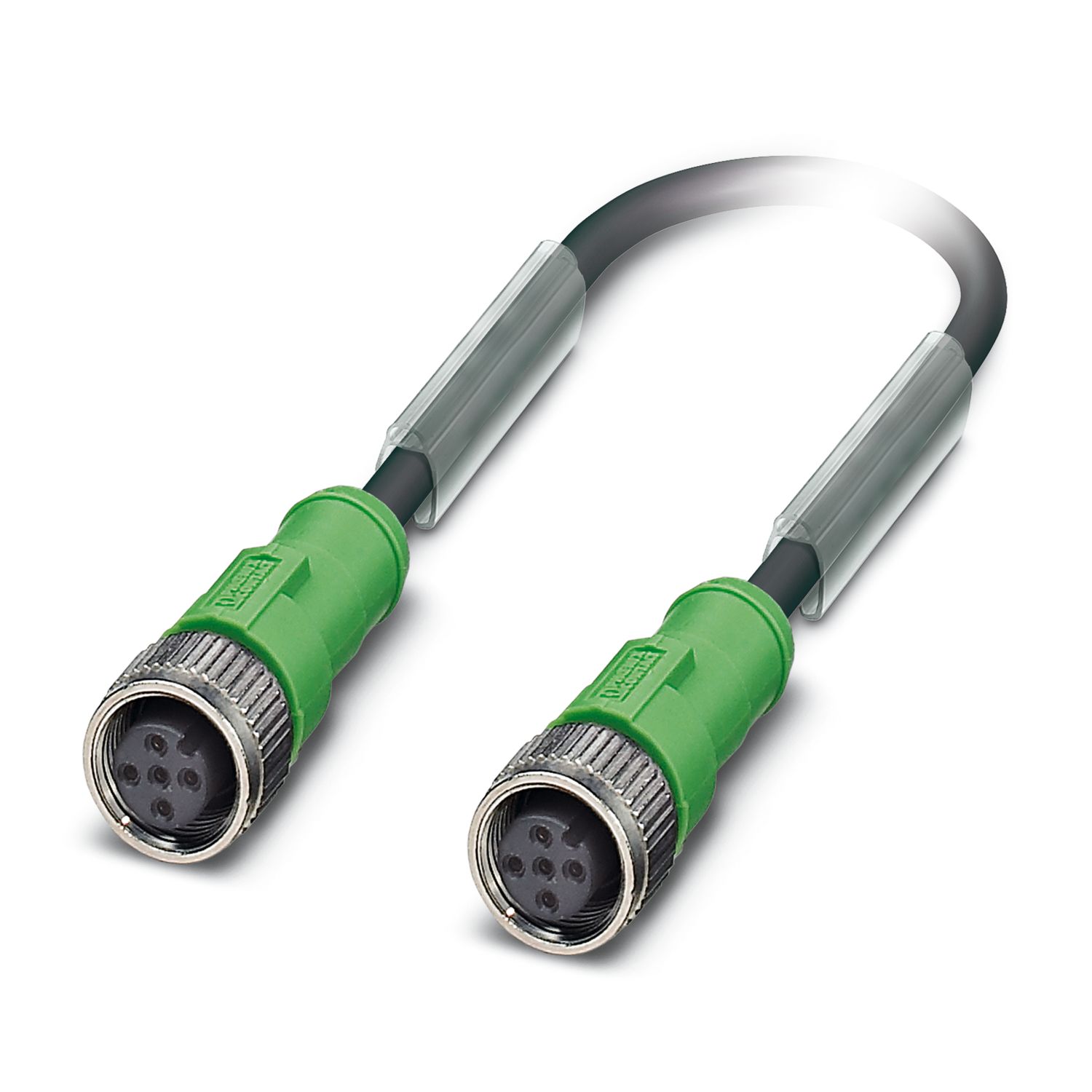

SAC-5P-M12FS-M12FS/.../...
-
Cable para sensores/actuadores
1514980

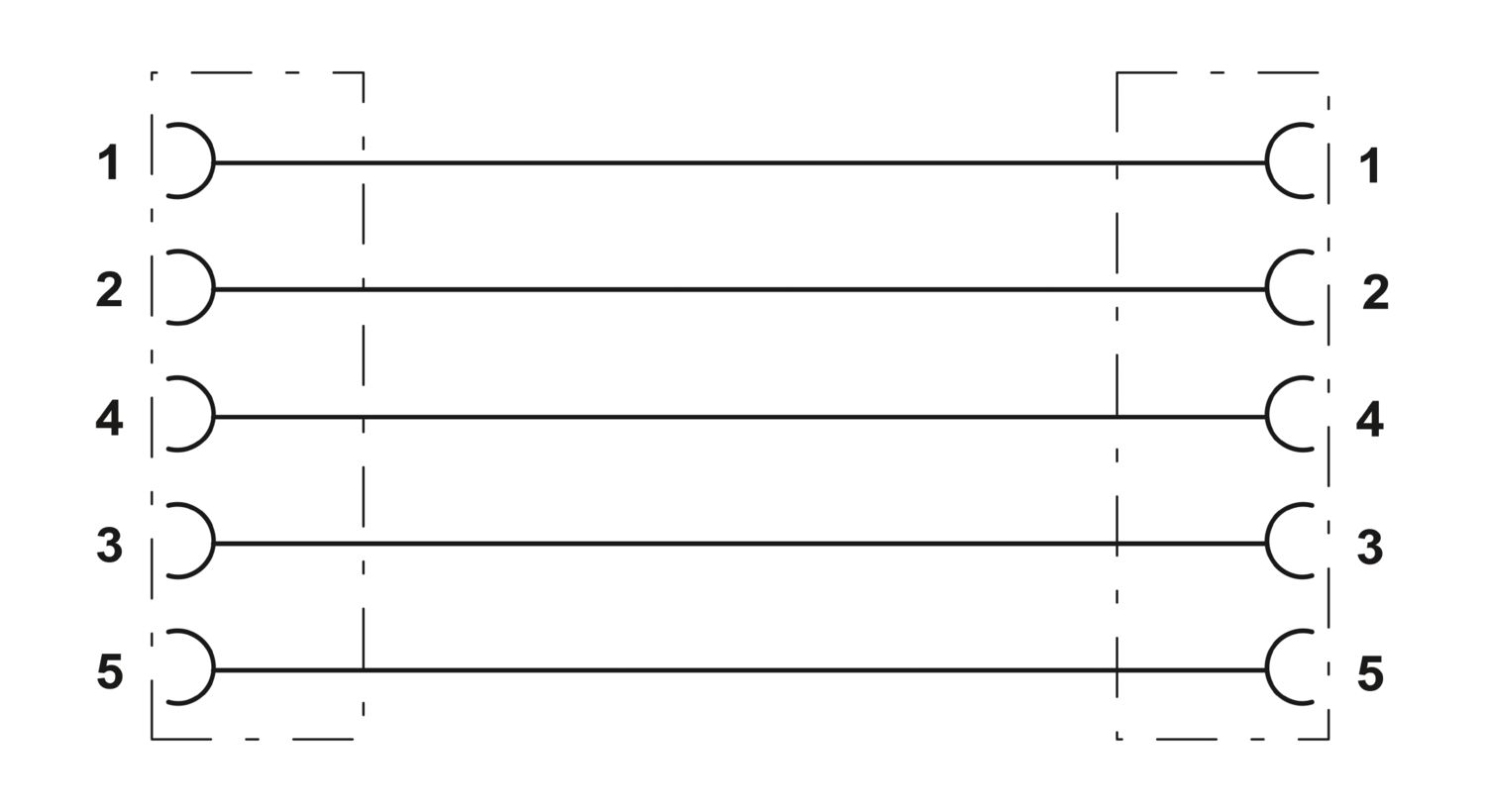

Cable para sensores/actuadores, 5-polos, Hembra recta M12, codificación: A, a Hembra recta M12, codificación: A, longitud de cable: Libre introducción (0,2 ...40,0 m)
Detalles de producto
| Tipo de producto | Cables para sensores/actuadores |
| Número de polos | 5 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | A |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | HB |
| Material junta | NBR |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Tensión de prueba | 1500 V |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Indicación de estado | no |
| Indicación de estado disponible | no |
| Conexión de conductores | |
| Par de apriete | 0,4 Nm (Conector M12) |
| Conexión 1 | |
| Construcción | Hembra recta M12 |
| Número de polos | 5 |
| Tipo de codificación | A |
| Conexión 2 | |
| Construcción | Hembra recta M12 |
| Número de polos | 5 |
| Tipo de codificación | A |
| Longitud del cable | Libre introducción (0,2 ...40,0 m) |
| PUR sin halógenos negro [PUR] | |
| Peso del cable | 33 kg/km |
| UL AWM Style | 20549 |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos negro [PUR] |
| PUR sin halógenos negro PUR | |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 5x 0,34 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,27 mm 0,05 mm (conductor de señales) |
| Diámetro exterior del cable | 4,55 mm ±0,15 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro grisáceo RAL 7021 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | negro, marrón, azul, blanco, amarillo/verde |
| Grosor de pared Aislamiento | aprox. 0,50 mm |
| Resistencia máx. del conductor | máx. 58 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 16 GΩ*km (a 20 °C) |
| Tensión nominal Cable | 300 V |
| Tensión de prueba | 3000 V |
| Menor radio de flexión, montaje fijo | 23 mm |
| Menor radio de flexión, montaje móvil | 46 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 10000000, Radio de flexión: 46 mm, Radio de flexión: 10 x D, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s² |
| Capacidad de carga dinámica (torsión) | Torsión: ±180 °/m, Ciclos de torsión: ≥2000000, Frecuencia de torsión: 35 Ciclos/minuto |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Otras resistencias | buena resistencia a ácidos, álcalis y disolventes |
| resistente a la hidrólisis y a los microbios | |
| resistente al agua del mar | |
| condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A) | |
| Características especiales | apto para cadenas portacables |
| sin silicona | |
| sin sustancias que disturban la humectación de pinturas | |
| flexible | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| PUR sin halógenos, gris [280] | |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos, gris [280] |
| PUR sin halógenos, gris 280 | |
| Diámetro exterior del cable | 4,60 mm |
| PUR negro 5.º conductor gris [115] | |
| Peso del cable | 35 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C/300 V) |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PUR negro 5.º conductor gris [115] |
| PUR negro 5.º conductor gris 115 | |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 5x 0,34 mm² |
| Diámetro de conductor incl. aislamiento | 1,27 mm ±0,02 mm |
| Diámetro exterior del cable | 5,00 mm ±0,15 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro grisáceo RAL 7021 |
| Material Conductor | Conductor Cu desnudo |
| Material Relleno | PP |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | marrón, blanco, azul, negro, gris |
| Grosor de pared Aislamiento | ≥ 0,21 mm |
| Grosor de pared Envoltura exterior | aprox. 0,70 mm |
| Cableado total | 5 conductores longitudinalmente trenzados |
| Resistencia máx. del conductor | ≤ 58 Ω/km |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 3000 V |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 25 mm |
| Menor radio de flexión, montaje móvil | 50 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 10000000, Radio de flexión: 50 mm, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s² |
| Capacidad de carga dinámica (torsión) | Torsión: ±180 °/m, Ciclos de torsión: ≥2000000, Frecuencia de torsión: 35 Ciclos/minuto |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según UL-Style 20549 |
| según UL 758/1581 FT2 | |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Otras resistencias | condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A) |
| resistente a la hidrólisis y a los microbios | |
| resistente al agua del mar | |
| poco adherente | |
| resistente a la abrasión | |
| Características especiales | apto para cadenas portacables |
| sin silicona | |
| sin sustancias que disturban la humectación de pinturas | |
| flexible | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| PUR reticulado por irradiación, sin halógenos, de color naranja [150] | |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PUR reticulado por irradiación, sin halógenos, de color naranja [150] |
| PUR reticulado por irradiación, sin halógenos, de color naranja 150 | |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Línea de señales AWG | 22 |
| Construcción del conductor alimentación de tensión | 24x 0,15 mm |
| Alimentación de tensión AWG | 20 |
| Sección de línea | 4x 0,34 mm² (conductor de señales) |
| 1x 0,5 mm² (Conexión PE) | |
| Diámetro exterior del cable | 5,20 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | naranja RAL 2003 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PE |
| Conductor individual, color | negro, marrón, azul, blanco, amarillo/verde |
| Cableado total | 5 conductores longitudinalmente trenzados |
| Resistencia máx. del conductor | ≤ 57,5 Ω/km (con una sección de conductor de 0,34 mm²) |
| ≤ 39 Ω/km (con una sección de conductor de 0,5 mm²) | |
| Tensión nominal Cable | 250 V (AC) |
| Tensión de prueba | 2000 V (50 Hx, 5 minutos) |
| Menor radio de flexión, montaje fijo | 20 mm |
| Menor radio de flexión, montaje móvil | 30 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 5000000, Radio de flexión: 52 mm, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s |
| Ausencia de halógenos | el cable no contiene halógenos |
| Resistencia a las llamas | DIN VDE 0472 p.804, tipo de ensayo B |
| Otras resistencias | resistente a la hidrólisis y a los microbios |
| resistente a los rayos UV | |
| resistente contra salpicaduras de soldadura | |
| Características especiales | sin silicona |
| reticulado por irradiación | |
| Temperatura ambiente (servicio) | -50 °C ... 105 °C (cable, disposición fija) |
| -40 °C ... 105 °C (Cable, disposiCión móvil) | |
| PUR sin halógenos, de color naranja [180] | |
| Peso del cable | 36 kg/km |
| UL AWM Style | 20549 |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos, de color naranja [180] |
| PUR sin halógenos, de color naranja 180 | |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Línea de señales AWG | 22 |
| Construcción del conductor alimentación de tensión | 28x 0,15 mm |
| Alimentación de tensión AWG | 20 |
| Sección de línea | 4x 0,34 mm² (conductor de señales) |
| 1x 0,5 mm² (Conexión PE) | |
| Diámetro de conductor incl. aislamiento | 1,27 mm ±0,02 mm (conductor de señales) |
| 1,46 mm ±0,02 mm (Conexión PE) | |
| Diámetro exterior del cable | 5,00 mm ±0,15 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | naranja RAL 2003 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | negro, marrón, azul, blanco, amarillo/verde |
| Grosor de pared Aislamiento | ≥ 0,21 mm (conductor de señales) |
| ≥ 0,21 mm (Conexión PE) | |
| aprox. 0,65 mm (Envoltura exterior) | |
| Cableado total | 5 conductores alrededor de relleno como alma |
| Resistencia máx. del conductor | ≤ 58 Ω/km (conductor de señales) |
| ≤ 39 Ω/km (Conexión PE) | |
| Resistencia de aislamiento | ≥ 10 GΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 3000 V |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según UL-Style 20549 |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C (Cable) |
| PUR POWER 0,75 mm² negro [186] | |
| Peso del cable | 67 kg/km |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PUR POWER 0,75 mm² negro [186] |
| PUR POWER 0,75 mm² negro 186 | |
| Construcción del conductor cable de señales | 42x 0,15 mm |
| Línea de señales AWG | 18 |
| Sección de línea | 5x 0,75 mm² (Cable de energía) |
| Diámetro de conductor incl. aislamiento | 1,7 mm ±0,05 mm |
| Diámetro exterior del cable | 6,30 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro grisáceo RAL 7021 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | marrón, blanco, azul, negro, gris |
| Grosor de pared Aislamiento | ≥ 0,23 mm (Aislamiento de conductor) |
| ≥ 0,76 mm (Envoltura exterior) | |
| Cableado total | 5 conductores alrededor de relleno como alma |
| Resistencia máx. del conductor | máx. 26 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 1 MΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 3000 V |
| Menor radio de flexión, montaje móvil | 63 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 2000000, Radio de flexión: 63 mm, Trayecto de avance: 5 m, Velocidad de avance: 3 m/s, Aceleración: 5 m/s² |
| Resistencia a las llamas | según UL-Style 20549 |
| Resistencia al aceite | según DIN EN 60811-2-1 |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C (cable, disposición fija) |
| -5 °C ... 80 °C (Cable, disposiCión móvil) | |
| PUR sin halógenos, amarillo [240] | |
| Peso del cable | 35 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C/300 V) |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos, amarillo [240] |
| PUR sin halógenos, amarillo 240 | |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 5x 0,34 mm² |
| Diámetro de conductor incl. aislamiento | 1,27 mm ±0,02 mm |
| Diámetro exterior del cable | 5,00 mm ±0,15 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | amarillo |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | negro, marrón, azul, blanco, amarillo/verde |
| Grosor de pared Aislamiento | ≥ 0,21 mm |
| Grosor de pared Envoltura exterior | aprox. 0,70 mm |
| Cableado total | 5 conductores alrededor de relleno como alma |
| Paso de cableado total | 55 mm |
| Resistencia máx. del conductor | ≤ 58 Ω/km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 3000 V |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 25 mm |
| Menor radio de flexión, montaje móvil | 50 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 4000000, Radio de flexión: 10 x D, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s² |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según UL-Style 20549 |
| según UL 758/1581 FT2 | |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Otras resistencias | resistente a la hidrólisis y a los microbios |
| resistente al agua del mar | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| PUR sin halógenos, gris [280] | |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos, gris [280] |
| PUR sin halógenos, gris 280 | |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Línea de señales AWG | 22 |
| Construcción del conductor alimentación de tensión | 28x 0,15 mm |
| Alimentación de tensión AWG | 20 |
| Sección de línea | 0,34 mm² |
| Diámetro de conductor incl. aislamiento | 1,55 mm (conductor de señales) |
| 1,65 mm (Conductor de protección) | |
| Diámetro exterior del cable | 5,2 mm |
| 5,20 mm | |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | gris RAL 7001 |
| Material Conductor | Conductor Cu desnudo |
| Material Relleno | Seda de vidrio |
| Material Aislamiento de conductor | TPE |
| Conductor individual, color | negro, marrón, azul, blanco, amarillo/verde |
| Grosor de pared Aislamiento | 0,39 mm (conductor de señales) |
| 0,37 mm (Conductor de protección) | |
| 0,65 mm (Envoltura exterior) | |
| Cableado total | 5 conductores alrededor de relleno como alma |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -5 °C ... 80 °C (Cable, disposiCión móvil) | |
| PVC negro [PVC] | |
| Peso del cable | 51 kg/km |
| UL AWM Style | 2464 / 1729 (80 °C/300 V) |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PVC negro [PVC] |
| PVC negro PVC | |
| Construcción del conductor cable de señales | 19x 0,15 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 5x 0,34 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,26 mm ±0,05 mm |
| Diámetro exterior del cable | 5,00 mm ±0,15 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | negro RAL 9005 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | negro, marrón, azul, blanco, amarillo/verde |
| Grosor de pared Aislamiento | ≥ 0,23 mm (Aislamiento de conductor) |
| Grosor de pared Envoltura exterior | ≥ 0,76 mm |
| Cableado total | 5 conductores alrededor de relleno como alma |
| Resistencia máx. del conductor | máx. 57 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 200 MΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 3000 V |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 25 mm |
| Menor radio de flexión, montaje móvil | 50 mm |
| Resistencia a las llamas | UL VW-1 |
| Resistencia al aceite | según DIN EN 60811-2-1 |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C (cable, disposición fija) |
| -10 °C ... 80 °C (Cable, disposiCión móvil) | |
| PVC gris [500] | |
| Peso del cable | 51 kg/km |
| UL AWM Style | 2464 / 1729 (80 °C/300 V) |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PVC gris [500] |
| PVC gris 500 | |
| Construcción del conductor cable de señales | 19x 0,15 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 5x 0,34 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,26 mm ±0,05 mm |
| Diámetro exterior del cable | 5,00 mm ±0,15 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | gris RAL 7001 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | negro, marrón, azul, blanco, amarillo/verde |
| Grosor de pared Aislamiento | ≥ 0,23 mm (Aislamiento de conductor) |
| Grosor de pared Envoltura exterior | ≥ 0,76 mm |
| Cableado total | 5 conductores alrededor de relleno como alma |
| Resistencia máx. del conductor | máx. 57 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 200 MΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 3000 V |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 25 mm |
| Menor radio de flexión, montaje móvil | 50 mm |
| Resistencia a las llamas | según UL-Style 2464 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| PVC negro 5. Conductor gris [515] | |
| Peso del cable | 52 kg/km |
| UL AWM Style | 2464 / 1729 (80 °C/300 V) |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PVC negro 5. Conductor gris [515] |
| PVC negro 5. Conductor gris 515 | |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 5x 0,34 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,45 mm ±0,02 mm |
| Diámetro exterior del cable | 5,90 mm ±0,15 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | negro RAL 9005 |
| Material Conductor | Conductor Cu desnudo |
| Material Relleno | Hilo de PP |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | marrón, blanco, azul, negro, gris |
| Grosor de pared Aislamiento | ≥ 0,23 mm (Aislamiento de conductor) |
| ≥ 0,76 mm (Envoltura exterior) | |
| Cableado total | 5 conductores alrededor de relleno como alma |
| Paso de cableado total | 60 mm |
| Resistencia máx. del conductor | ≤ 58 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 100 MΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V AC |
| Tensión de prueba | ≥ 3000 V AC |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 30 mm |
| Menor radio de flexión, montaje móvil | 59 mm |
| Resistencia a las llamas | Según UL 758/1581 (Cable Flame) |
| según UL 758/1581 FT1 | |
| según DIN EN 60332-1-2 (60 s) | |
| Resistencia al aceite | según DIN EN 60811-2-1, 168 h a 60 °C |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| PVC gris 5. Conductor gris [520] | |
| Peso del cable | 54 kg/km |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PVC gris 5. Conductor gris [520] |
| PVC gris 5. Conductor gris 520 | |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 0,34 mm² |
| Diámetro de conductor incl. aislamiento | 1,45 mm ±0,02 mm |
| Diámetro exterior del cable | 5,90 mm ±0,15 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | gris RAL 7001 |
| Material Conductor | Conductor Cu desnudo |
| Material Relleno | PVC |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | marrón, blanco, azul, negro, gris |
| Grosor de pared Aislamiento | ≥ 0,23 mm (Aislamiento de conductor) |
| ≥ 0,76 mm (Envoltura exterior) | |
| Cableado total | 5 conductores alrededor de relleno como alma |
| Paso de cableado total | 55 mm |
| Resistencia máx. del conductor | máx. 58 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 1 GΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 3000 V |
| Resistencia a las llamas | según UL-Style 2464 |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C (cable, disposición fija) |
| -5 °C ... 80 °C (Cable, disposiCión móvil) | |
| PVC amarillo [540] | |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PVC amarillo [540] |
| PVC amarillo 540 | |
| Construcción del conductor cable de señales | 43x 0,10 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 0,34 mm² |
| Diámetro de conductor incl. aislamiento | 1,45 mm ±0,02 mm |
| Diámetro exterior del cable | 5,90 mm ±0,15 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | amarillo |
| Material Conductor | Conductor Cu desnudo |
| Material Relleno | PVC |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | negro, marrón, azul, blanco, amarillo/verde |
| Grosor de pared Aislamiento | aprox. 0,23 mm (Aislamiento de conductor) |
| aprox. 0,76 mm (Envoltura exterior) | |
| Cableado total | 5 conductores alrededor de relleno como alma |
| Paso de cableado total | 70 mm |
| Resistencia máx. del conductor | máx. 58 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 1 MΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V (AC) |
| Tensión de prueba | 3000 V |
| Menor radio de flexión, montaje fijo | 29,5 mm |
| Menor radio de flexión, montaje móvil | 59 mm |
| Resistencia a las llamas | según UL-Style 2464 |
| según UL 758/1581 FT1 | |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| PVC amarillo 105 °C [542] | |
| Peso del cable | 50 kg/km |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PVC amarillo 105 °C [542] |
| PVC amarillo 105 °C 542 | |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 0,34 mm² |
| Diámetro de conductor incl. aislamiento | 1,55 mm ±0,05 mm |
| Diámetro exterior del cable | 5,90 mm ±0,2 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | amarillo |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | marrón, blanco, azul, negro, gris |
| Grosor de pared Aislamiento | ≥ 0,38 mm (Aislamiento de conductor) |
| ≥ 0,76 mm (Envoltura exterior) | |
| Cableado total | 5 conductores alrededor de relleno como alma |
| Resistencia máx. del conductor | máx. 58 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 100 MΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 3000 V |
| Resistencia a las llamas | según UL-Style 2517 |
| Temperatura ambiente (servicio) | -25 °C ... 105 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| PUR altamente flexible gris [800] | |
| Observación | Debido a su envoltura exterior de gran robustez, este cable se pela en pasos de 5 cm. |
| Peso del cable | 38 kg/km |
| UL AWM Style | 20549 |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PUR altamente flexible gris [800] |
| PUR altamente flexible gris 800 | |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 5x 0,34 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,3 mm ±0,05 mm (conductor de señales) |
| Diámetro exterior del cable | 5,10 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | gris RAL 7001 |
| Material Conductor | Conductor Cu desnudo |
| Material Relleno | PE |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | negro, marrón, azul, blanco, gris |
| Cableado total | 5 conductores alrededor de relleno como alma |
| Resistencia máx. del conductor | aprox. 53 Ω/km |
| Resistencia de aislamiento | ≥ 20 MΩ*km |
| Tensión nominal Cable | 300 V |
| Tensión de prueba | 2000 V |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7,5 x D |
| Menor radio de flexión, montaje fijo | 21 mm |
| Menor radio de flexión, montaje móvil | 39 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 10000000, Radio de flexión: 7,5 x D, Trayecto de avance: 5 m, Velocidad de avance: 3,3 m/s, Aceleración: 5 m/s² |
| Ciclos de flexión máx.: 15000000, Radio de flexión: 50 mm, Trayecto de avance: 0,9 m, Velocidad de avance: 5 m/s, Aceleración: 30 m/s² | |
| Capacidad de carga dinámica (torsión) | Torsión: ±360 °/m, Ciclos de torsión: 1000000 |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según UL 758/1581 FT2 |
| Resistencia al aceite | según DIN EN 60811-2-1 |
| Otras resistencias | buena resistencia a ácidos, álcalis y disolventes |
| sin silicona | |
| Características especiales | Envoltura de cable resistente a chispas de soldadura, reciclable, mate, sin adhesión, resistente a la abrasión, retardadora de llama y autoextinguible |
| no contiene silicona ni cadmio | |
| sin sustancias que disturban la humectación de pinturas | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Código de artículo | 1514980 |
| Unidad de embalaje | 1 Unidades |
| Cantidad mínima de pedido | 1 Unidades |
| Nota | Fabricación bajo pedido (sin devolución) |
| Clave de venta | ***** |
| Clave de producto | AF1CDA |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL |
ECLASS
| ECLASS-13.0 | 27060311 |
| ECLASS-15.0 | 27060311 |
ETIM
| ETIM 9.0 | EC001855 |
UNSPSC
| UNSPSC 21.0 | 26121600 |
| EU RoHS | |
| Cumple los requisitos de la Directiva RoHS | Sí (Ninguna excepción) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Ninguna sustancia peligrosa por encima de los valores límite
|
| EU REACH SVHC | |
| Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Ninguna sustancia con una fracción de masa superior a 0,1 % |
Productos compatibles
PHOENIX CONTACT S.A.
Calle Nueva 1661-G Huechuraba, Santiago
