UL listado
ID de homologación: E468743| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 600 V | 10 A | - 16 |
cUL Listed
ID de homologación: E468743| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 600 V | 10 A | - 16 |
SAC-6P- 5,0-PVC/M12FRM PE SH
-
Cable de potencia
1414921

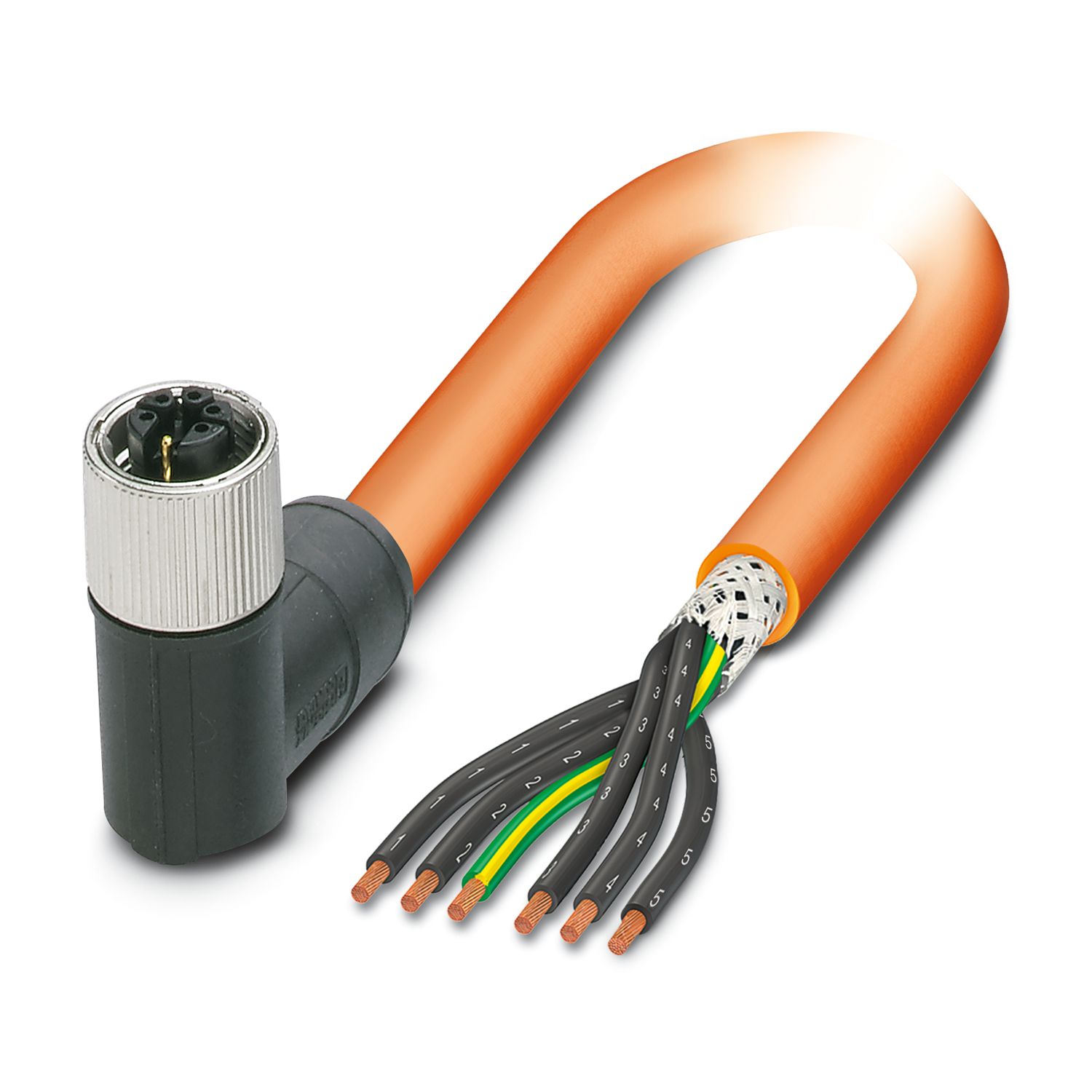

Cable de potencia, 6-polos, PVC, naranja RAL 2003, apantallado (Advanced Shielding Technology), extremo de cable libre, a Hembra acodado M12, codificación: M, longitud de cable: 5 m, para corriente alterna hasta 8 A/690 V
Detalles de producto
| Tipo de producto | Cable de potencia |
| Aplicación | Suministro de energía |
| Número de polos | 6 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | M |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material cuerpo de agarre | PP |
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 690 V AC |
| Corriente nominal IN | 8 A |
| Conexión 1 | |
| Construcción | extremo de cable libre |
| Conexión 2 | |
| Construcción | Hembra acodado M12 |
| Tipo de codificación | M (Power) |
| Longitud del cable | 5 m |
| PVC naranja [PVC] | |
| Esquema de dimensiones |
|
| Peso del cable | 192 kg/km |
| UL AWM Style | 2570 / 10914 (80 °C/1000 V) |
| Número de polos | 6 |
| Apantallado | sí |
| Tipo de cable | PVC naranja [PVC] |

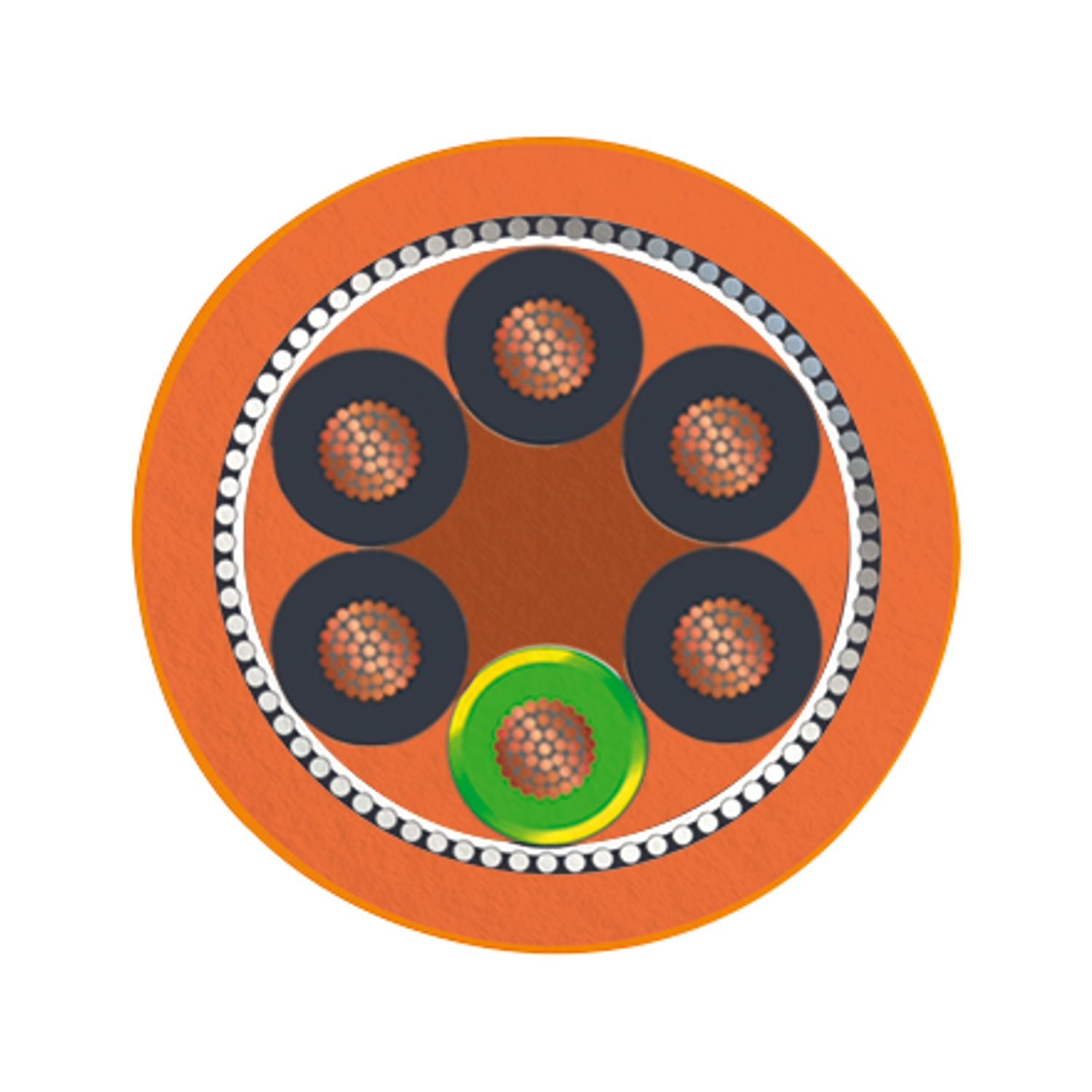

| Construcción del conductor alimentación de tensión | 78x 0,15 mm |
| Alimentación de tensión AWG | 16 |
| Sección de línea | 6x 1,5 mm² |
| Diámetro de conductor incl. aislamiento | 2,4 mm ±0,05 mm |
| Diámetro exterior del cable | 10,40 mm ±0,25 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | naranja RAL 2003 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PVC |

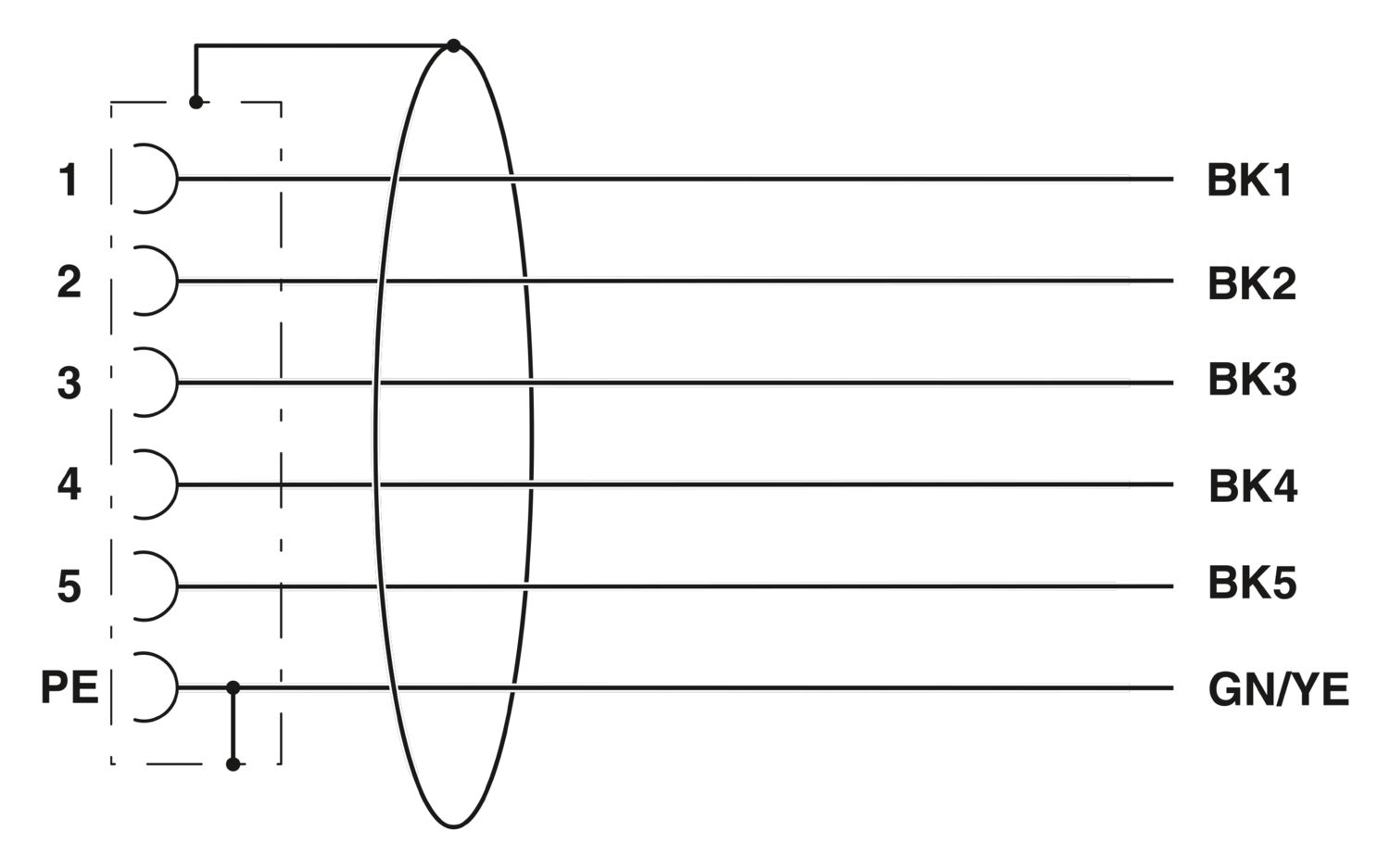

| Conductor individual, color | negro 1, negro 2, negro 3, negro 4, negro 5, verde/amarillo |
| Grosor de pared Aislamiento | ≥ 0,36 mm |
| Grosor de pared Envoltura exterior | aprox. 0,76 mm |
| Resistencia máx. del conductor | ≤ 15 Ω/m (a 20 °C) |
| Resistencia de aislamiento | ≥ 100 MΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 1000 V AC |
| Tensión de prueba | ≥ 10000 V AC (Prueba spark) |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 52 mm |
| Menor radio de flexión, montaje móvil | 104 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 1000000, Radio de flexión: 10 x D, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s² |
| Resistencia a las llamas | Según UL 758/1581 (Cable Flame) |
| según UL 758/1581 FT1 | |
| según DIN EN 60332-1-2 | |
| Resistencia al aceite | según DIN EN 60811-404, 168 h a 60 °C |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 (sin carga previa, como prueba adicional según IEC 60529) | |
| Temperatura ambiente (servicio) (Conector macho/conector hembra) | -25 °C ... 85 °C (macho / hembra) |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-111 |
Sus ventajas
Sencillo y seguro: componentes enchufables 100 % probados eléctricamente
Protección contra conexiones defectuosas gracias a la codificación especial M
Proteger la potencia de forma fiable - apantallado de 360° para reducir las cargas electromagnéticas
