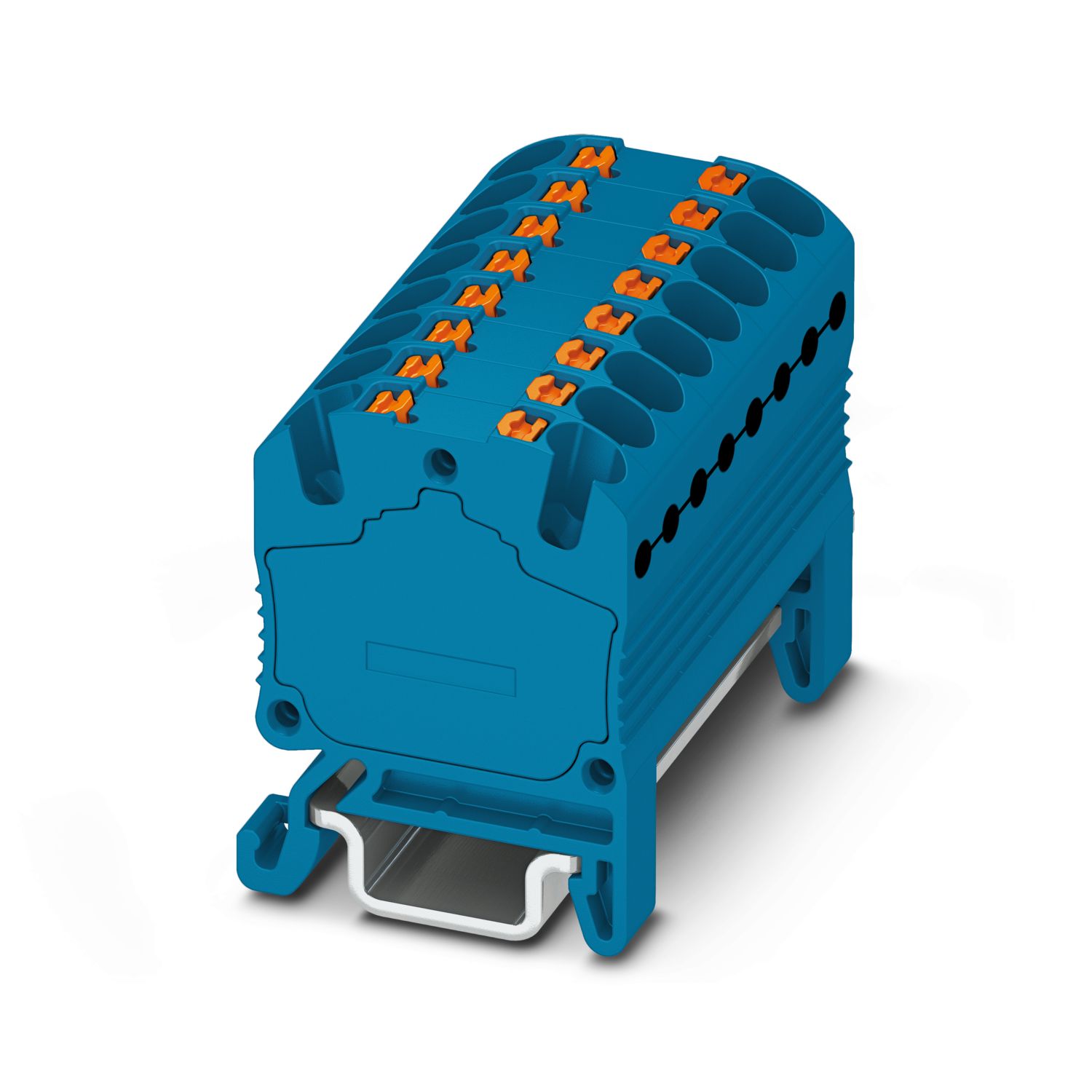

PTFIX 16X1,5-NS15A BU - Bloque para distribución - 3002925

Notas

Observación referente al funcionamiento	los bloques se pueden puentear entre sí mediante el canal de conductores, puentes enchufables adaptados, véanse accesorios

Propiedades del artículo

Tipo de producto	Borne de distribución
Número de conexiones	16
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Propiedades eléctricas

Tensión transitoria de dimensionamiento	6 kV

Datos de conexión

Número de conexiones por piso	16
Sección nominal	1,5 mm²
Sección de dimensionamiento AWG	14
Longitud de pelado	8 mm ... 10 mm
Calibre macho	A1 / B1
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,14 mm² ... 1,5 mm²
Sección de conductor AWG	26 ... 16 (Convertido según IEC)
Sección de conductor flexible	0,14 mm² ... 1,5 mm²
Sección de cable flexible [AWG]	26 ... 16 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,25 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,25 mm² ... 1,5 mm²
Corriente nominal	17,5 A
Corriente de carga máxima	17,5 A
Tensión nominal	500 V
Sección de conexión directamente enchufable
Sección de conductor rígido	0,34 mm² ... 1,5 mm²
Sección de cable rígido [AWG]	24 ... 16 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,5 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,5 mm² ... 1,5 mm²

Dimensiones

Anchura	33,6 mm

Datos del material

Color	azul
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Ensayos eléctricos

Prueba con tensión de impulso
Tensión de prueba Valor nominal	7,3 kV
Resultado	Prueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamiento	Aumento de temperatura ≤ 45 K
Resultado	Prueba aprobada
Corriente admisible de corta duración 1,5 mm²	0,18 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	1,89 kV
Resultado	Prueba aprobada

Propiedades mecánicas

Datos mecánicos
Pared lateral abierta	No

Ensayos mecánicos

Resistencia mecánica
Resultado	Prueba aprobada
Fijación en el soporte
Carril/superficie de fijación	NS 15
Valor nominal Fuerza de ensayo	5 N
Resultado	Prueba aprobada
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación	10 r.p.m.
Rotaciones	135
Sección de conductor/Peso	0,14 mm²/0,2 kg
	1,5 mm²/0,4 kg
Resultado	Prueba aprobada

Condiciones medioambientales y de vida útil

Envejecimiento
Ciclos de temperatura	192
Resultado	Prueba aprobada
Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Espectro	Prueba de durabilidad categoría 2, en el bogie
Frecuencia	f₁ = 5 Hz hasta f₂ = 250 Hz
Nivel ASD	6,12 (m/s²)²/Hz
Aceleración	3,12g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semisinusoide
Aceleración	30g
Duración del choque	18 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada

Normas y especificaciones

Conexión según norma	IEC 60947-7-1

Montaje

Código de artículo	3002925
Unidad de embalaje	20 Unidades
Cantidad mínima de pedido	20 Unidades
Nota	Fabricación bajo pedido (sin devolución)
Clave de venta	*****
Clave de producto	BE2269
GTIN	4055626433370
Peso por unidad (incluido el embalaje)	14,325 g
Peso por unidad (sin incluir el embalaje)	14,325 g
Número de tarifa arancelaria	85369010
País de origen	PL

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
