HC-KA-D 64-ST/PEL
-
Inserto de contactos
1774872

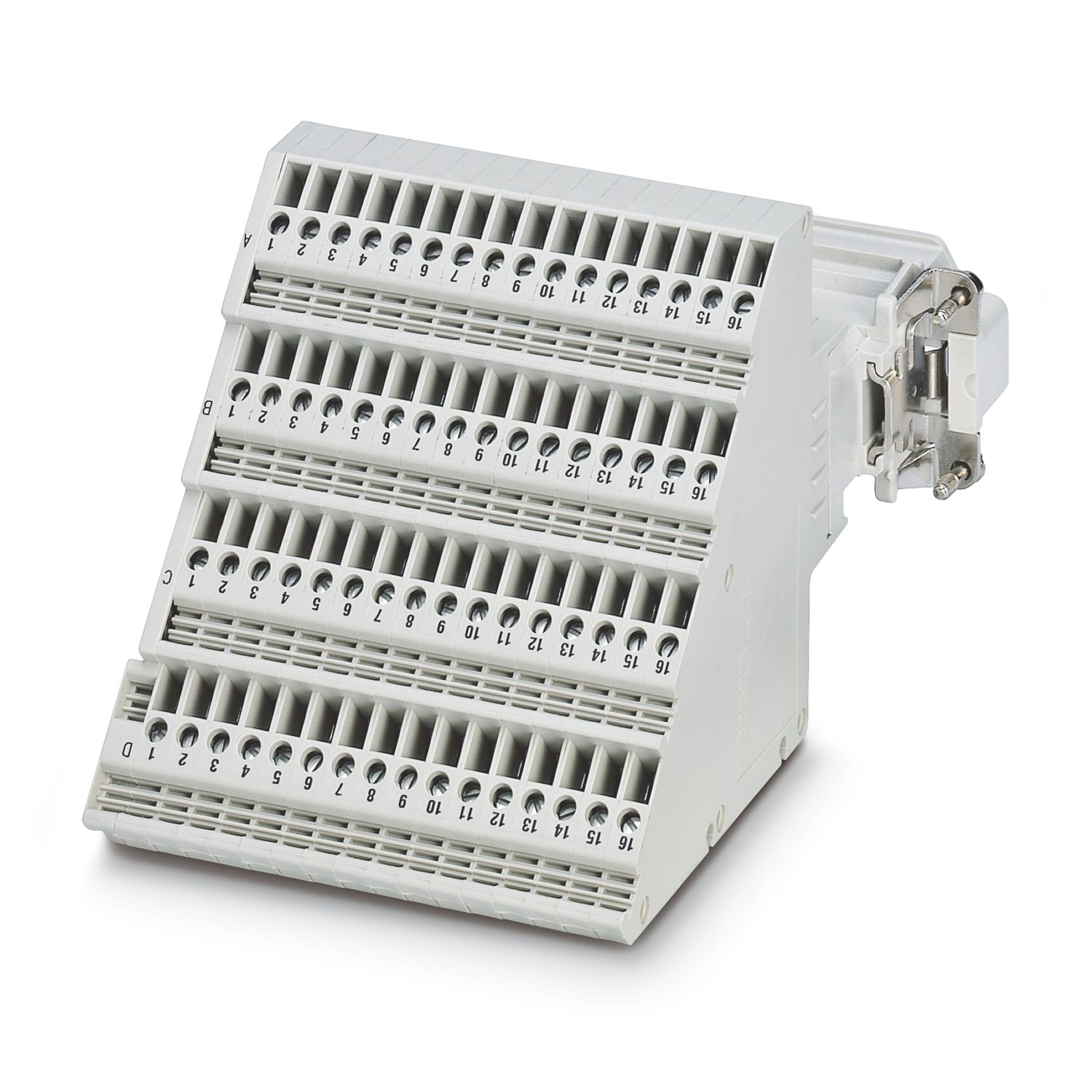

Adaptador de bornes HEAVYCON con inserto de machos, serie D64, 64 polos, conexión de tierra a la izquierda para el lado derecho del armario de distribución, conexión por tornillo
Detalles de producto
| Generalidades | Para bridas empotradas HEAVYCON ADVANCE y carcasas empotradas HEAVYCON de la construcción B24 |
| Tipo de producto | Adaptador de bornes |
| Construcción | D64 |
| Número de polos | 64 |
| Cara de enchufe | 64+PE |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión transitoria de dimensionamiento | 4 kV |
| Corriente asignada | 10 A |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión por tornillo |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 0,2 mm² ... 2,5 mm² |
| Sección de conexión AWG | 22 ... 12 |
| Par de apriete | 0,5 Nm ... 0,8 Nm |
| Longitud a desaislar del conductor individual | 10 mm |

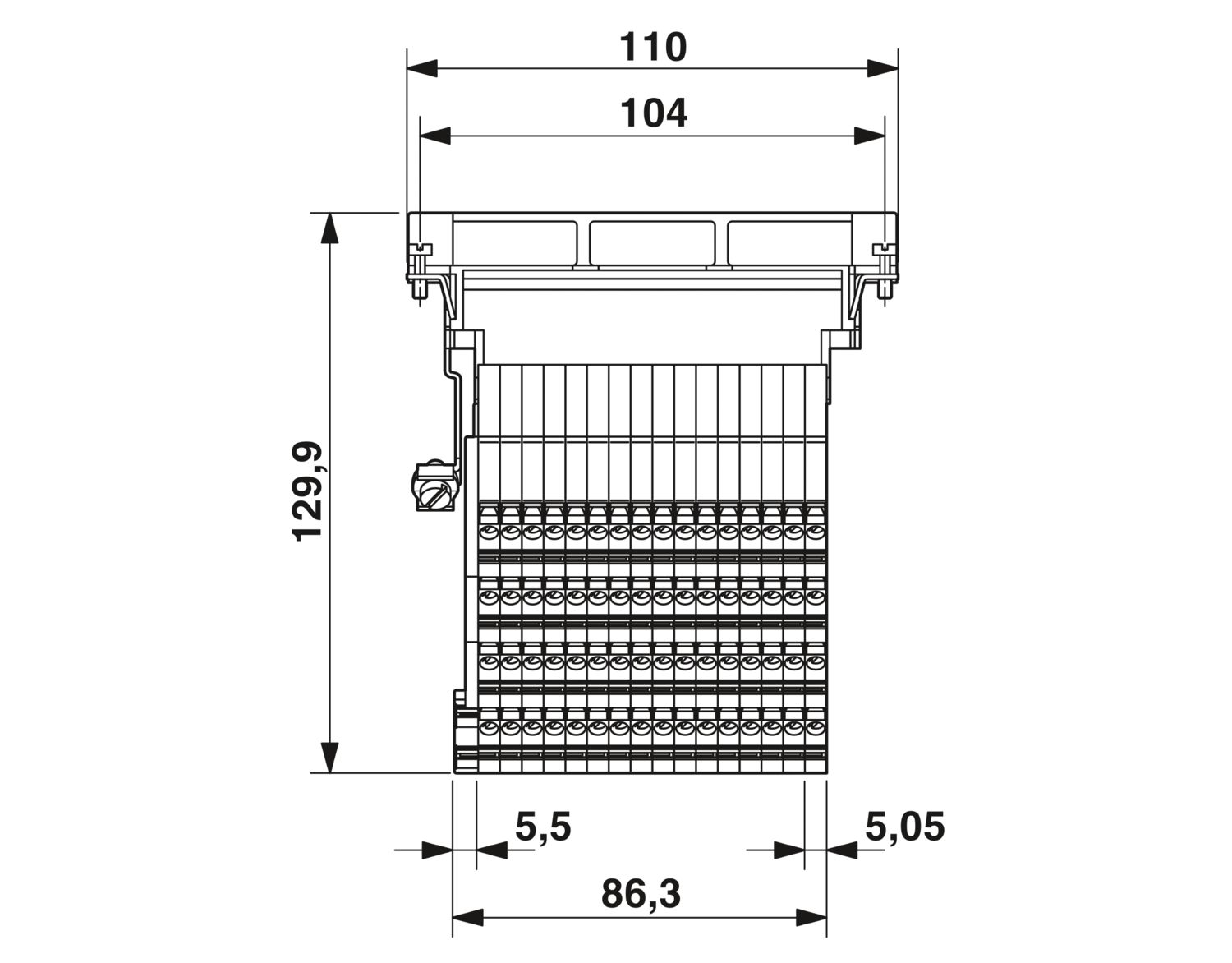

| Esquema de dimensiones |
|
| Anchura | 110 mm |
| Adaptadores de bornes anchos | 86,3 mm |
| Altura | 81 mm |
| Longitud | 132,6 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA/PC |
| Longitud pelado de conductores individuales | 10 mm |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
| Indicaciones de montaje | Los conectores enchufables deben enchufarse únicamente sin carga / tensión. No para carcasa HC-B 24-AMQ-EMV |
