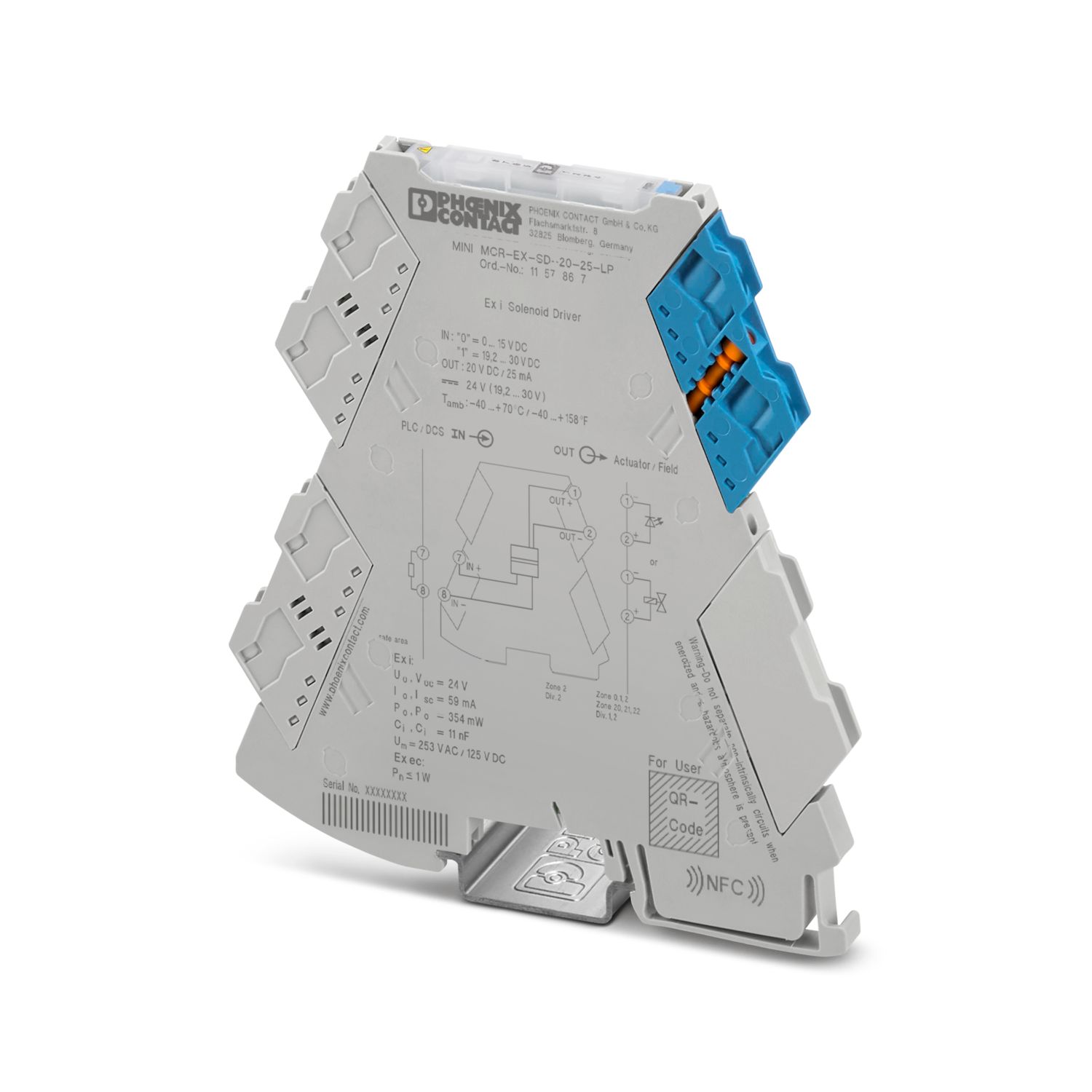

MINI MCR-EX-SD-20-25-LP - Bloc de commande de vanne - 1157867

Propriétés du produit

Type de produit	Bloc de commande de vanne
Gamme de produits	MINI Analog Pro

Propriétés électriques

Isolation galvanique entre l'entrée et la sortie	oui
Isolation galvanique
Catégorie de surtension	II (≤ 5000 m)
Degré de pollution	2 (≤ 5000 m)
Isolation galvanique Entrée/sortie CEI/EN 61010-1
Normes/Prescriptions	CEI/EN 61010-1
Tension d'isolement assignée	300 V_eff
Tension d'essai	2,5 kV AC (50 Hz, 60 s)
Isolant	isolation double / renforcée
Isolation galvanique Entrée/sortie CEI/EN 60079-11
Normes/Prescriptions	CEI/EN 60079-11
Tension d'isolement assignée	265 V_eff
Isolation galvanique Entrée/sortie CEI/EN 60079-7
Normes/Prescriptions	CEI/EN 60079-7
Tension d'isolement assignée	251 V_eff
Alimentation
Plage de tension d'alimentation	alimentation par boucle, aucune alimentation externe nécessaire
Consommation de puissance	< 1 W

Données d'entrée

Signal: Tension
Nombre d'entrées	1
Signal d'entrée tension	19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)

Données de sortie

Signal: Tension
Nombre de sorties	1
Tension de sortie	≥ 9,6 V DC (25 mA)
Résistance de sortie	≥ 413 Ω (Résistance interne R_i)
Limitation du courant	> 25 mA
Temps de réponse	< 50 ms
Tension de marche à vide	> 20 V DC
Protection contre les courts-circuits	oui

Caractéristiques de raccordement

Type de raccordement	Raccordement vissé
Longueur à dénuder	10 mm
Filetage vis	M3
Section de conducteur rigide	0,2 mm² ... 1,5 mm² (avec embout)
	0,14 mm² ... 2,5 mm² (sans embout)
Section de conducteur souple	0,14 mm² ... 2,5 mm²
Section conduct. AWG	24 ... 12 (souple)
Couple de serrage	0,5 Nm ... 0,6 Nm

Données Ex

Installation Ex (EPL)	Gc
Installation Ex (EPL)		Div. 2
Circuits électriques Ex i (EPL)	Ga
		Da
		Ma
		Div. 1
Données relatives à la technique de sécurité
Inductance interne max. L_i	négligeable
Capacité interne max. C_i	11 nF
Tension de sortie max. U_o	24 V
Courant de sortie max. I_o	59 mA
Puissance de sortie max. P_o	354 mW
Tension maximale de sécurité U_m	253 V AC
Tension maximale de sécurité U_m		125 V DC
IIA (circuit électrique simple): Inductance extérieure maximale Lo / Capacité extérieure maximale C_o	70 mH / 3,33 µF
IIB/IIIC (circuit électrique simple): Inductance extérieure maximale Lo / Capacité extérieure maximale C_o	30 mH / 919 nF
IIC (circuit électrique simple): Inductance extérieure maximale Lo / Capacité extérieure maximale C_o	10 mH / 114 nF
I (circuit électrique simple): Inductance extérieure maximale Lo / Capacité extérieure maximale C_o	90 mH / 5,23 µF

Dimensions

Largeur	6,2 mm
Hauteur	109,81 mm
Profondeur	119,2 mm

Indications sur les matériaux

Couleur	gris (RAL 7042)

Conditions environnementales et de durée de vie

Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	-40 °C ... 70 °C
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Humidité de l'air admissible (fonctionnement)	5 % ... 95 % (pas de condensation)
Hauteur d'utilisation (CEI/EN 61010-1)
Plage de hauteurs	> 2000 m ... 3000 m
Température ambiante (fonctionnement)	-40 °C ... 63 °C
Tension d'isolement assignée	300 V_eff (Entrée/sortie)
Isolant	isolation double / renforcée
Hauteur d'utilisation (CEI/EN 61010-1)
Plage de hauteurs	> 3000 m ... 4000 m
Température ambiante (fonctionnement)	-40 °C ... 56 °C
Tension d'isolement assignée	300 V_eff (Entrée/sortie)
Isolant	isolation double / renforcée
Hauteur d'utilisation (CEI/EN 61010-1)
Plage de hauteurs	> 4000 m ... 5000 m
Température ambiante (fonctionnement)	-40 °C ... 49 °C
Tension d'isolement assignée	150 V_eff (Entrée/sortie)
Isolant	isolation double / renforcée
Hauteur d'utilisation (CEI/EN 60079-11)
Plage de hauteurs	> 2000 m ... 3000 m
Température ambiante (fonctionnement)	-40 °C ... 63 °C
Tension maximale de sécurité U_m	121 V AC
Tension maximale de sécurité U_m		110 V DC
Tension d'isolement assignée	150 V_eff (Entrée/sortie)
Hauteur d'utilisation (CEI/EN 60079-11)
Plage de hauteurs	> 3000 m ... 4000 m
Température ambiante (fonctionnement)	-40 °C ... 56 °C
Tension maximale de sécurité U_m	33 V AC/DC
Tension d'isolement assignée	60 V_eff (Entrée/sortie)
Hauteur d'utilisation (CEI/EN 60079-11)
Plage de hauteurs	> 4000 m ... 5000 m
Température ambiante (fonctionnement)	-40 °C ... 49 °C
Tension maximale de sécurité U_m	33 V AC/DC
Tension d'isolement assignée	60 V_eff (Entrée/sortie)
Hauteur d'utilisation (CEI/EN 60079-7)
Plage de hauteurs	> 2000 m ... 3000 m
Température ambiante (fonctionnement)	-40 °C ... 63 °C
Tension d'isolement assignée	162 V_eff (Entrée/sortie)
Hauteur d'utilisation (CEI/EN 60079-7)
Plage de hauteurs	> 3000 m ... 4000 m
Température ambiante (fonctionnement)	-40 °C ... 56 °C
Tension d'isolement assignée	60 V_eff (Entrée/sortie)
Hauteur d'utilisation (CEI/EN 60079-7)
Plage de hauteurs	> 4000 m ... 5000 m
Température ambiante (fonctionnement)	-40 °C ... 49 °C
Tension d'isolement assignée	60 V_eff (Entrée/sortie)

Homologations

CE
Certificat	Conformité CE
ATEX
Repérage	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificat	TÜV 21 ATEX 8651 X
IECEx
Repérage	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia Ma] I
Certificat	IECEx TUR 21.0043 X
CCC / China-Ex
Repérage	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificat	2023122310116238
UL, USA / Canada
Repérage	UL 61010-2-201 Listed
		Class I, Div. 1, Groups A, B, C, D
		Class II, Div. 1, Groups E, F, G
		Class III, Div. 1
		Class I, Zone 0, 1, 2, Groups IIC, IIB, IIA
		Class I, Div. 2, Groups A, B, C, D T4
		Class I, Zone 2
		AEx ec [ia Ga] IIC T4 Gc; AEx ec [ia IIIC Da] IIC T4 Gc
		Ex ec [ia Ga] IIC T4 Gc X; Ex ec [ia IIIC Da] IIC T4 Gc X
		Class I, Zone 0, [AEx ia Ga] IIC, [Ex ia Ga] IIC X
		Class I, Zone 20, [AEx ia Da] IIIC, [Ex ia Da] IIIC X
Certificat	, C.D.-No 097285872
Homologation construction navale
Certificat	DNV TAA00003FZ
Safety Integrity Level (SIL, IEC 61508)
Repérage	3
INMETRO
Repérage	[Ex ia Ma] I
		[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificat	DNV 23.0189 X
Données de construction navale
Temperature	B
Humidity	B
Vibration	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Données CEM

Compatibilité électromagnétique	Contrôlé selon les normes et dispositions suivantes : EN 61326-1 utilisation dans le secteur industriel, NAMUR NE 21
Immunité	CEI/EN 61000-6-2
Immunité	CEI/EN 61326-3-2
Émissions parasites
Normes / Spécifications	CEI/EN 61000-6-4

Normes et spécifications

GB Standard
Normes/Prescriptions	GB/T 3836.1
		GB/T 3836.3
		GB/T 3836.4

Référence	1157867
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Product key	DK1224
GTIN	4063151161996
Poids par pièce (emballage compris)	121 g
Poids par pièce (hors emballage)	118,5 g
Numéro du tarif douanier	85437090
Pays d'origine	DE

ECLASS-13.0	27210120
ECLASS-14.0 ASSET	27250101
ECLASS-15.0	27210120

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	fbeb2a8d-0752-4690-81b0-ca6f3a3921cf
