Matériel de repérage pour l'identification industrielle

Matériel de repérage pour l'identification industrielle

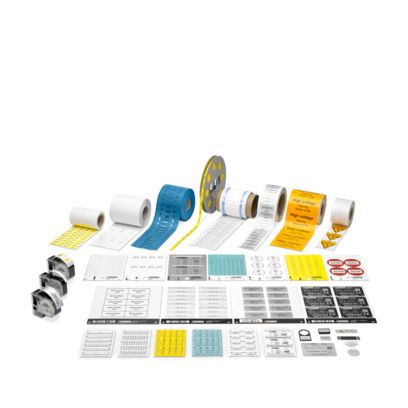

Notre matériel de repérage convient aux multiples applications dans un environnement industriel, du repérage des armoires électriques à celui des installations à l'extérieur. La résistance des matériaux de marquage étiquetés, également dans des conditions extrêmes, satisfait alors à toutes les normes internationales. De nombreuses variantes permettent le marquage des blocs de jonction, conducteurs et câbles, appareils et installations.

Plus dinformations

Nouveaux produits

Imprimante à transfert thermique THERMOMARK E SERIES
THERMOMARK E.WIRE
THERMOMARK E.SLEEVE
THERMOMARK E.WRAP
THERMOMARK E.VARIO
Repérage de câble E-WM
Gaine thermorétractable pour le repérage de conducteurs et de câbles E-WMS
Étiquettes autoprotégées autocollantes avec laminé de protection E-WML
Repères de modules en format continu E-TM

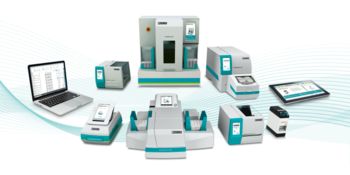

Imprimante à transfert thermique pour l'identification industrielle

Imprimante à rouleaux pour tous les matériaux

Profitez de la flexibilité des imprimantes à rouleaux : soit vous utilisez les appareils comme imprimantes standard pour imprimer sur tous les supports en rouleaux soit vous les combinez avec le E.CUTTER(/P) pour découper/perforer des supports en format continu soit vous les connectez à l'un des applicateurs de la THERMOMARK E SERIES pour créer des systèmes d'impression et d'application efficaces.

Caractéristiques principales

  • Disponible en résolution d'impression 300 et 600 dpi
  • Les THERMOMARK E.300 et E.600 sont compatibles avec les applicateurs THERMOMARK E.WIRE, THERMOMARK E.SLEEVE et THERMOMARK E.VARIO
  • En outre, les THERMOMARK E.300 D et THERMOMARK E.600 D sont compatibles avec le THERMOMARK E.WRAP

Les avantages

  • Transformez facilement l'imprimante standard en un système d'impression et d'application efficace : compatible avec tous les applicateurs de la THERMOMARK E SERIES
  • Convient pour tous les matériaux en rouleaux de la gamme de produits MARKING system
  • Traitement facile de tous les matériaux en format continu grâce à l'utilisation de E.CUTTER et E.CUTTER/P
  • Écran tactile LCD multicolore de 4,3" : vidéos de dépannage, messages en temps réel
  • 300 et 600 dpi pour toutes les exigences industrielles
  • Conception industrielle robuste pour des volumes d'impression importants
  • Impression par transfert thermique efficace

Applicateur pour repères de câbles mobiles

Impression et application automatisées de repères de câbles

L'applicateur THERMOMARK E.WIRE réalise des repères de câbles mobiles dans le sens radial et axial. Grâce à la soudure, le repère est imperdable. Le format continu couvre tous les diamètres entre 1,8 mm et 5,6 mm avec un seul matériau, disponible en différentes largeurs.

Caractéristiques principales

  • Impression et application en une seule étape automatisée
  • Un seul matériau pour toutes les plages de diamètres (1,8 mm à 5,6 mm)
  • Mesure automatique du diamètre du corps cylindrique

Les avantages

  • Jusqu'à 70 % de gain de temps par rapport aux processus de repérage et d'application manuels avec des étiquettes à gaine thermorétractable ou enveloppantes
  • Un matériau pour toutes les plages de diamètres : utilisation de matériaux continus de différentes largeurs
  • Simplicité d'utilisation : mesure automatique du diamètre du corps cylindrique
  • Flexibilité maximale : repérage flexible dans le sens radial et axial
  • Grâce à la soudure, le repérage est imperdable
  • Pour les parties conductrices exposées cylindriques, les fils individuels, les câbles et les faisceaux de câbles

Applicateur pour gaine thermorétractable

Imprimer et appliquer automatiquement la gaine thermorétractable

Le THERMOMARK E.SLEEVE traite la gaine thermorétractable en format continu et la coupe individuellement à la longueur souhaitée. De plus, l'applicateur ouvre la gaine thermorétractable pour une mise en place particulièrement facile sur les câbles et conducteurs.

Caractéristiques principales

  • Impression et application en une seule étape automatisée
  • Traite les gaines thermorétractables en format continu pour les diamètres entre 0,8 mm et 8,5 mm
  • Réalise des longueurs de repérage individuelles de 15 mm à 51 mm

Les avantages

  • Jusqu'à 75 % de gain de temps par rapport aux processus de repérage et d'application manuels avec gaine thermorétractable
  • Rentabilité grâce à l'utilisation de gaines thermorétractables en format continu
  • Simplicité d'utilisation : détection automatique des objets grâce à des barrières lumineuses et une entrée de câble optimisée
  • Manipulation efficace : pas de préparation nécessaire grâce à l'adaptation automatique au diamètre respectif du corps cylindrique
  • Pour les parties conductrices exposées cylindriques, conducteurs et câbles

Applicateur d'étiquettes adhésives avec laminé de protection

Impression et application automatisées d'étiquettes autoprotégées

L'applicateur THERMOMARK E.WRAP applique automatiquement des étiquettes autoprotégées sur des corps cylindriques - et ce, avec une qualité élevée et constante. Pour un marquage particulièrement résistant, un laminé de protection recouvre la surface imprimée.

Caractéristiques principales

  • Impression et application en une seule étape automatisée
  • Étiquettes autoprotégées pour tous les diamètres entre 2 et 16 mm
  • Positionnement du marqueur définissable par orientation sur l'échelle de mesure

Les avantages

  • Jusqu'à 60 % de gain de temps par rapport aux processus d'impression et d'application manuels avec des étiquettes enroulées autoprotégées
  • Qualité d'application élevée et constante : influence positive sur la résistance et la durabilité du repérage
  • Utilisation simple : le positionnement du repérage peut être défini par orientation sur l'échelle de mesure
  • Pour les applications intérieures et extérieures : haute résistance grâce au laminé de protection
  • Pour les parties conductrices exposées cylindriques, conducteurs et câbles

Applicateur pour repérage de module

Imprimer et découper des repères de bornes en format continu

L'applicateur THERMOMARK E.VARIO marque des borniers entiers avec seulement deux matériaux en format continu pour des rainures de marquage hautes et plates. Grâce au format continu, toutes les largeurs entre 3,5 et 1 000 mm peuvent être réalisées - indépendamment du nombre de pas différents.

Caractéristiques principales

  • Traite les repères de blocs de jonction en format continu pour les rainures de marquage hautes et plates
  • Tous les pas entre 3,5 et 1 000 mm
  • Découpage ou perforation dans différents pas selon les exigences individuelles

Les avantages

  • Jusqu'à 70 % de gain de temps lors du repérage dans différents pas
  • Deux matériaux seulement : repérage de l'ensemble du bornier
  • Géométrie innovante : fixation parfaite du matériau dans la rainure de marquage ainsi qu'encliquetage et séparation faciles des différents repères
  • Marquage simple et efficace des borniers : affectation automatique des coupes de perforation sur la base des données du logiciel d'ingénierie

Repères de câbles mobiles

Matériel de repérage pour le traitement automatisé

Le matériel de repérage E-WM... est prévu pour être utilisé avec l'applicateur THERMOMARK E.WIRE. L'E.WIRE transforme le matériau en format continu en repères mobiles dans les sens axial et radial, qui peuvent être imprimés sur trois côtés. Grâce à la soudure, les repères sont imperdables.

Caractéristiques principales

  • Repères à mobilité radiale et axiale
  • Un matériau continu pour toutes les gammes de diamètres (1,8 mm à 5,6 mm)
  • Trois largeurs différentes : 15, 18 et 23 mm
  • Plage de température : -40 °C à 70 °C

Les avantages

  • Un matériau pour toutes les plages de diamètres
  • Bonne visibilité grâce à l'impression sur trois côtés et à la mobilité
  • Repérage imperdable grâce au cordon de soudure
  • Différentes largeurs pour différents scénarios de montage et d'étiquetage
  • Pour les parties conductrices exposées cylindriques, les fils individuels, les câbles et les faisceaux de câbles

Gaine thermorétractable pour l'identification des câbles

Matériel de repérage pour le traitement automatisé

La gaine thermorétractable E-WMS... est prévue pour être appliquée avec l'applicateur THERMOMARK E.SLEEVE. Le format continu permet des longueurs de marquage individuelles. Après le processus d'impression et d'application, la gaine thermorétractable peut être rétractée en option.

Caractéristiques principales

  • Gaine thermorétractable en continu pour des diamètres compris entre 0,8 mm et 8,5 mm
  • Longueurs de marquage individuelles possibles de 15 mm à 51 mm
  • Plage de température : -40 °C ... 125 °C
  • Homologations : UL 224

Les avantages

  • Rentabilité grâce à l'utilisation de gaine thermorétractable en format continu
  • Grande flexibilité, car des longueurs de marquage individuelles peuvent être réalisées
  • Rétractable en option par n'importe quel procédé manuel pour fixer la position
  • Largement répandu et éprouvé dans la construction d'armoires électriques et la construction mécanique, dans l'industrie du pétrole et gaz ainsi que dans l'industrie ferroviaire dans le monde entier
  • Pour les parties conductrices exposées cylindriques, les fils individuels et les câbles

Étiquettes autoprotégées pour l'identification des câbles

Matériel de repérage pour le traitement automatisé

Les étiquettes autoprotégées pour câbles E-WML... sont prévues pour être appliquées avec l'applicateur THERMOMARK E.WRAP. Pour ce faire, les étiquettes sont placées en ligne sur le rouleau de matériau. Pour un marquage particulièrement résistant, un laminé de protection recouvre la surface imprimée.

Caractéristiques principales

  • Étiquettes autoprotégées autocollantes pour câbles avec laminé de protection
  • Plage de diamètres : 2 mm ... 16 mm
  • Plage de température : -50 °C ... +110 °C
  • Homologations : UL 969

Les avantages

  • Pour les applications intérieures et extérieures : haute résistance aux salissures et à l'abrasion grâce au laminé de protection
  • Positionnement fixe et défini des étiquettes grâce au système de collage
  • Grande plage de diamètres avec de nombreuses possibilités d'utilisation à l'intérieur et à l'extérieur de l'armoire électrique
  • Les étiquettes autoprotégées ne créent pas de volume supplémentaire, ce qui permet p. ex. de tirer le câble à travers des goulottes
  • Pour les parties conductrices exposées cylindriques, les fils individuels et les câbles

Repères de modules en format continu

Matériel de repérage pour le traitement automatisé

Les repères de blocs de jonction E-TM.../E-TMF... sont prévus pour être utilisés avec l'applicateur THERMOMARK E.VARIO. Grâce au format continu, l'ensemble du bornier peut être marqué avec seulement deux matériaux pour la rainure de marquage haute et pour la rainure de marquage plate.

Caractéristiques principales

  • Format continu pour des rainures de marquage hautes et plates
  • Tous les pas entre 3,5 mm et 1 000 mm
  • Plage de température : -40 °C à 85 °C
  • Homologations : UL 94 V2

Les avantages

  • Réalisez le repérage des borniers complets avec seulement deux matériaux : un pour la rainure de marquage haute et un pour la rainure de marquage plate
  • Le format continu permet de réaliser tous les pas entre 3,5 mm et 1 000 mm
  • La géométrie innovante assure une fixation parfaite des matériaux et un enclenchement facile
  • Séparation facile et pratique des repères individuels grâce à un support flexible

Service, bornier construction mécanique

Service, bornier construction mécanique

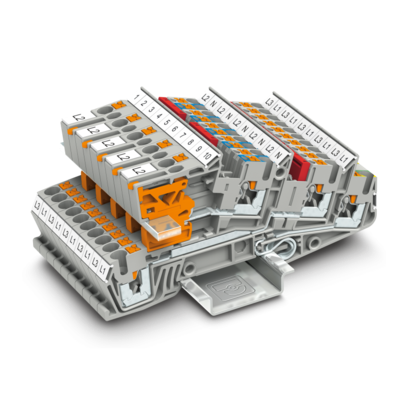

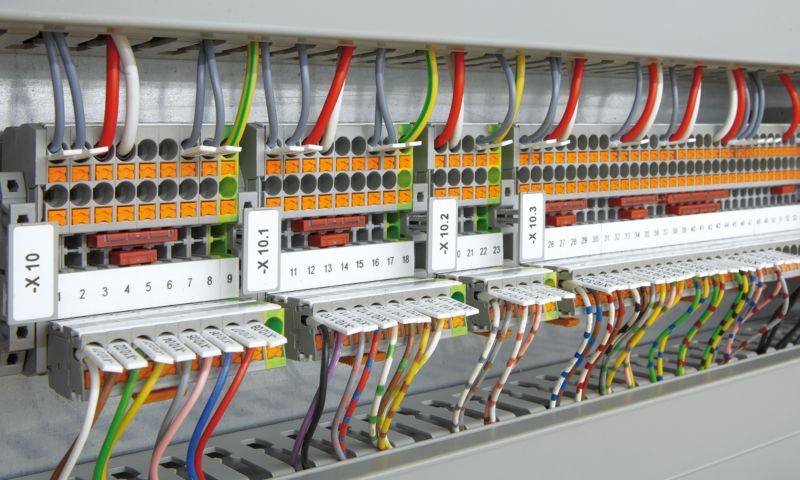

Repérage de blocs de jonction

Un repérage clair sur une large surface des points de connexion est indispensable pour la réalisation d'un câblage rapide et parfait des borniers. Cela facilite notamment la mise en service et la maintenance des armoires électriques et des installations. L'assemblage des borniers s'effectue de manière flexible avec différents blocs de jonction dont les géométries peuvent varier les unes par rapport aux autres. Les tailles décisives pour les repérages des modules sont le pas et la rainure de repérage. Phoenix Contact propose de multiples variantes permettant une fixation solide sur les blocs de jonction.

Coffret électrique application WMS

Coffret électrique application WMS

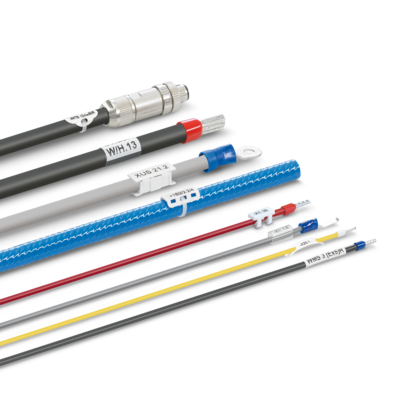

Repérage de conducteur et de câble

Un repérage de câble et de conducteur durable et conforme aux normes assure le standard de qualité. Différents diamètres de conducteurs et de câbles requièrent alors une adaptation précise du matériel de repérage approprié. Le choix du type de montage approprié est alors décisif. Tout montage avec des attache-câbles est réalisé indépendamment du diamètre du conducteur ou du câble et peut s'effectuer également après le câblage. Un repérage ultérieur est en outre possible avec les repères à enclipser ou à coller. Par contre, le marquage avec les repères à enfiler est réalisé avant le câblage.

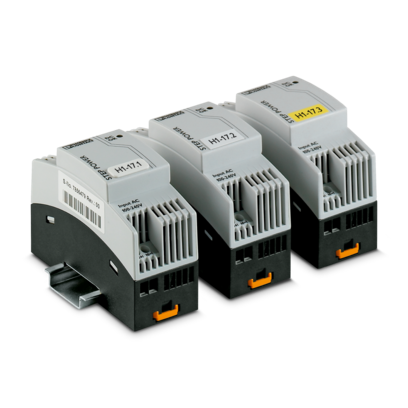

Repérage d'appareil

Repérage d'appareil

Repérage d'appareil

Dans l'armoire électrique, sur les installations de production, sur le terrain ou à l'extérieur : les repérages d'appareils sont utilisés partout. Cette diversité génère de nombreuses exigences en matière de repérages utilisés, qui ne peuvent être satisfaites que grâce à des matériaux spécialisés et à des colles spéciales. Pour les surfaces irrégulières, des étiquettes en PVC ultra-souples parfaitement adaptées au support sont p. ex. recommandées. Par contre, seuls des matériels de repérage avec des colles spéciales particulièrement fortes adhèrent aux surfaces rugueuses.

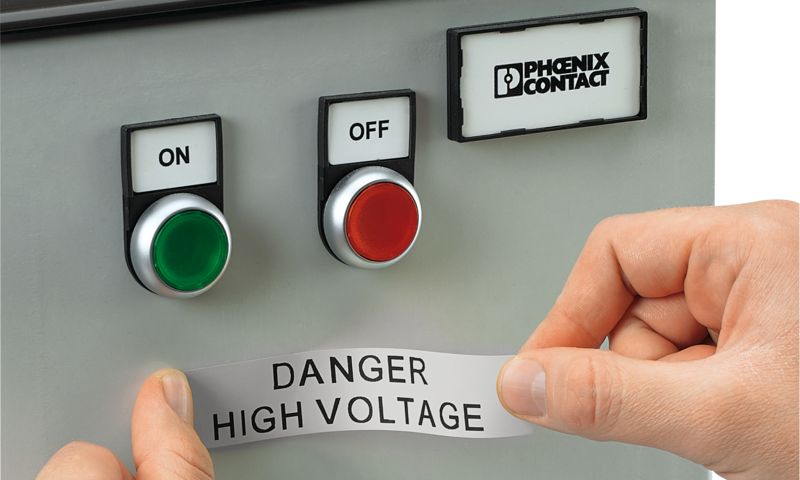

Marquage des installations

Marquage des installations

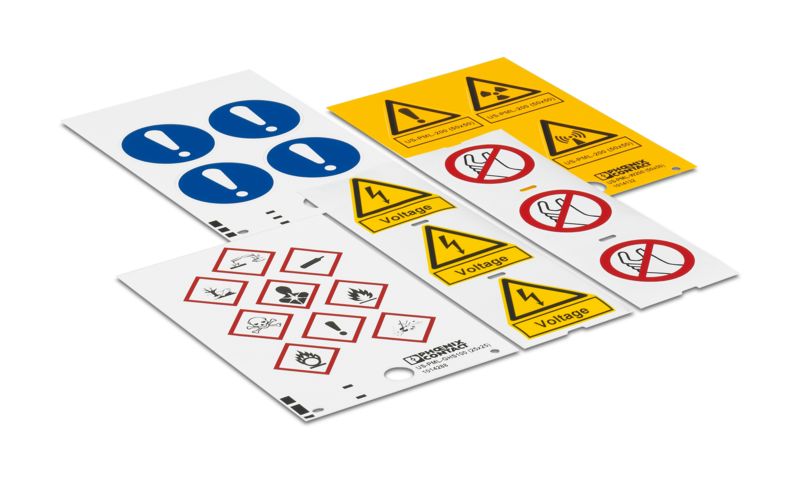

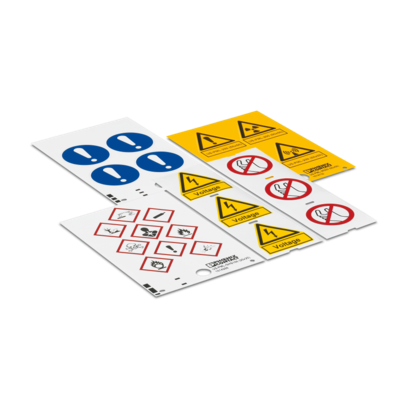

Repérage d'installation

Le marquage complet et clair des installations garantit non seulement la sécurité, mais constitue aussi une obligation légale. Outre les panneaux d'avertissement, interdictions et obligations, le marquage signale p. ex. un bouton-poussoir d'arrêt d'urgence et des installations de détection incendie. Un marquage avec des étiquettes de substances dangereuses conformément à la norme internationale garantit la protection requise lors du maniement de substances dangereuses. Les repères pour conduites permettent en outre l'identification des fluides ou des gaz ainsi que leur sens d'écoulement.

Symbole « Printed for you »

Symbole « Printed for you »

Service d'impression personnalisé

Nous imprimons du matériel de repérage de façon personnalisée. Vous pouvez créer vos repérages personnalisés facilement et rapidement avec PROJECT complete et les commander ensuite en ligne. Tous les matériaux destinés au repérage personnalisé sont signalés par le symbole « Printed for you » et sont disponibles sur notre site web pour une impression selon votre choix. Pour les matériaux au format UniCard et UniSheet ainsi que pour les étiquettes en métal, une impression couleur est également possible.
