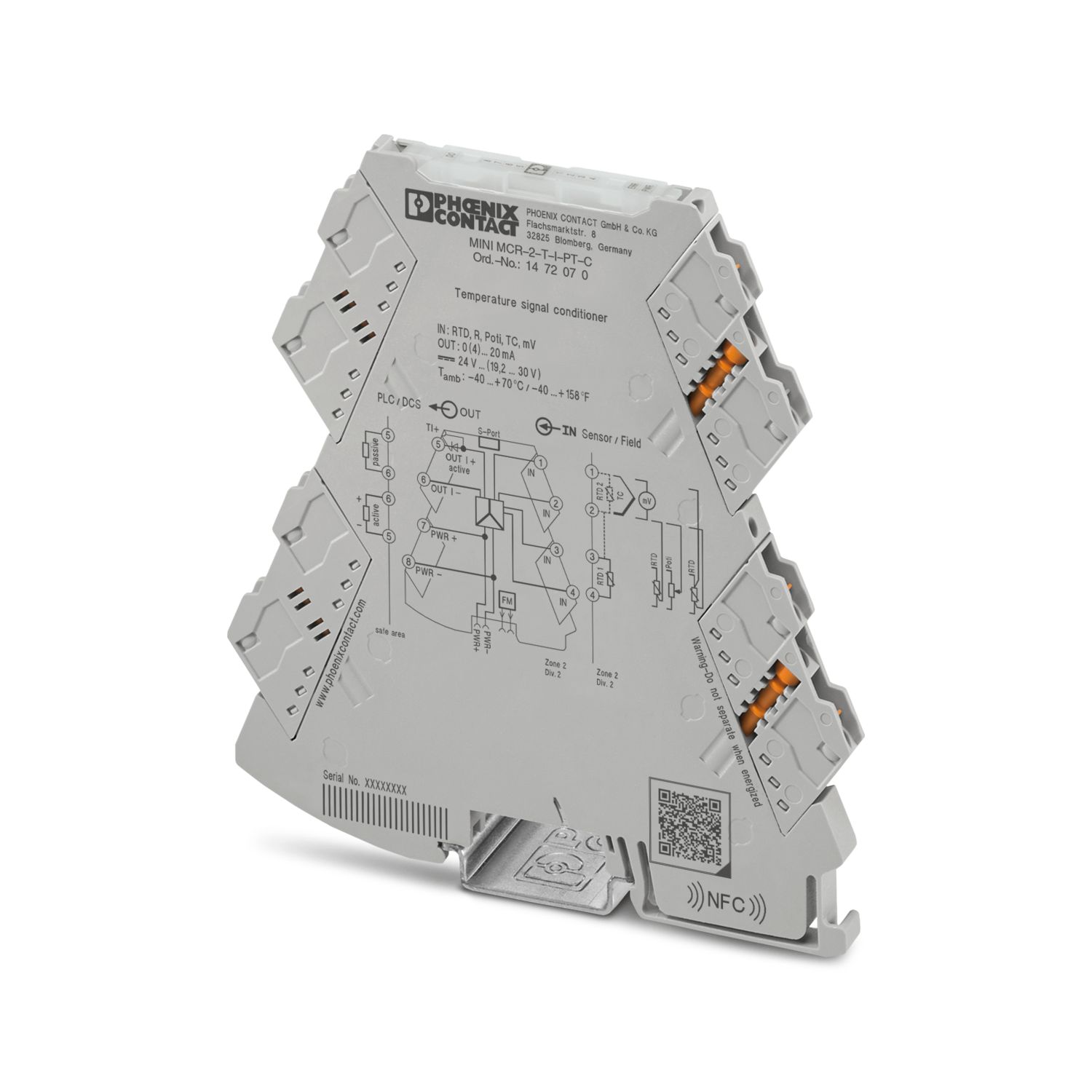

MINI MCR-2-T-I-PT-C - Les convertisseurs de température - 1472070

Informations détaillées concernant le produit

Caractéristiques techniques

Propriétés du produit

Type de produit	Temperature transmitter
Gamme de produits	MINI Analog Pro
Application	Température
Configuration	Logiciel
	Application

Propriétés du système

Fonctionnalité
Configuration	Logiciel
	Application

Propriétés électriques

Isolation galvanique entre l'entrée et la sortie	oui
Réponse indicielle (0 - 99 %)	≤ 250 ms
Coefficient de température max.	0,01 %
Erreur de transmission max.	0,1 %
Isolation galvanique
Catégorie de surtension	II (≤ 5000 m)
Degré de pollution	2 (≤ 5000 m)
Isolation galvanique Entrée/sortie/alimentation CEI/EN 61010-1
Normes/Prescriptions	CEI/EN 61010-1
Tension d'isolement assignée	300 V_eff
Tension d'essai	2,5 kV AC (50 Hz, 60 s)
Isolant	isolation double / renforcée
Isolation galvanique Entrée/sortie/alimentation CEI/EN 60079-7
Normes/Prescriptions	CEI/EN 60079-7
Tension d'isolement assignée	251 V_eff
Alimentation
Tension nominale d'alimentation	24 V DC
Plage de tension d'alimentation	19,2 V DC ... 30 V DC
Consommation de puissance	≤ 900 mW

Données d'entrée

Mesure
Types de capteurs utilisables (RTD)	Capteurs Pt, Ni, Si, Cu
Types de capteurs utilisables (TC)	J, K, B, E, N, R, S, T, C, A, L, U, A-1, A-2, A-3, Lr, M
Plage de mesure de la température	-200 °C ... 850 °C (Plage en fonction du type de capteur utilisé)
Technologie de raccordement	2, 3 ou 4 fils
Plage de résistance linéaire	0 Ω ... 40 kΩ (Etendue de mesure minimum : 10 % de la plage de mesure sélectionnée)
Plage de résistance du potentiomètre	0 Ω ... 40 kΩ (Etendue de mesure minimum : 10 % de la plage de mesure sélectionnée)
Plage de signal mV linéaire	-1000 mV ... 1000 mV
Résistance totale de ligne max. autorisée	≤ 25 Ω (réglable, 3, 4 conducteurs, par ligne)
	≤ 50 Ω (réglable, 2 conducteurs)

Données de sortie

Signal: Courant
Nombre de sorties	1
Configurable/programmable	oui
Signal de sortie courant	4 mA ... 20 mA (NE 43)
	0 mA ... 20 mA
	20 mA ... 0 mA
	0 mA ... 21 mA (réglable)
	21 mA ... 0 mA (réglable)
Charge/charge de sortie Sortie courant	≤ 600 Ω

Caractéristiques de raccordement

Type de raccordement	Raccordement Push-in
Longueur à dénuder	10 mm
Section de conducteur rigide	0,2 mm² ... 1,5 mm² (avec embout)
	0,14 mm² ... 2,5 mm² (sans embout)
Section de conducteur souple	0,14 mm² ... 2,5 mm²
Section conduct. AWG	24 ... 12 (souple)

Données Ex

Installation Ex (EPL)	Gc
	Div. 2

Interfaces

Type de raccordement	S-PORT

Signalisation

Affichage d'état	LED verte (tension d'alimentation)
	LED rouge (messages d'erreur)

Dimensions

Largeur	6,2 mm
Hauteur	109,81 mm
Profondeur	119,2 mm

Indications sur les matériaux

Couleur	gris (RAL 7042)
Matériau du boîtier	PBT

Conditions environnementales et de durée de vie

Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	-40 °C ... 70 °C (Position de montage au choix)
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Humidité de l'air admissible (fonctionnement)	5 % ... 95 % (à 25 °C, sans condensation)
Hauteur d'utilisation (CEI/EN 61010-1)
Plage de hauteurs	> 2000 m ... 3000 m
Température ambiante (fonctionnement)	-40 °C ... 63 °C
Tension d'isolement assignée	300 V_eff (Entrée/sortie/alimentation)
Isolant	isolation double / renforcée
Hauteur d'utilisation (CEI/EN 61010-1)
Plage de hauteurs	> 3000 m ... 4000 m
Température ambiante (fonctionnement)	-40 °C ... 56 °C
Tension d'isolement assignée	300 V_eff (Entrée/sortie/alimentation)
Isolant	isolation double / renforcée
Hauteur d'utilisation (CEI/EN 61010-1)
Plage de hauteurs	> 4000 m ... 5000 m
Température ambiante (fonctionnement)	-40 °C ... 49 °C
Tension d'isolement assignée	150 V_eff (Entrée/sortie/alimentation)
Isolant	isolation double / renforcée
Hauteur d'utilisation (CEI/EN 60079-7)
Plage de hauteurs	> 2000 m ... 3000 m
Température ambiante (fonctionnement)	-40 °C ... 63 °C
Tension d'isolement assignée	162 V_eff (Entrée/sortie/alimentation)
Hauteur d'utilisation (CEI/EN 60079-7)
Plage de hauteurs	> 3000 m ... 4000 m
Température ambiante (fonctionnement)	-40 °C ... 56 °C
Tension d'isolement assignée	60 V_eff (Entrée/sortie/alimentation)
Hauteur d'utilisation (CEI/EN 60079-7)
Plage de hauteurs	> 4000 m ... 5000 m
Température ambiante (fonctionnement)	-40 °C ... 49 °C
Tension d'isolement assignée	60 V_eff (Entrée/sortie/alimentation)

Homologations

CE
Certificat	Conformité CE
ATEX
Repérage	 II 3 G Ex ec ic IIC T4 Gc
Certificat	IBExU 21 ATEX B007 X
IECEx
Repérage	Ex ec ic IIC T4 Gc
Certificat	IECEx IBE 21.0017 X
CCC / China-Ex
Repérage	Ex ec IIC T4 Gc
Certificat	2023122310116238
UL, USA / Canada
Repérage	UL 61010-2-201 Listed
Homologation construction navale
Certificat	DNV TAA00003FZ
INMETRO
Repérage	Ex ec IIC T4 Gc
Certificat	DNV 23.0187 X
Données de construction navale
Temperature	B
Humidity	B
Vibration	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Données CEM

Compatibilité électromagnétique	Contrôlé selon les normes et dispositions suivantes : EN 61326-1 utilisation dans le secteur industriel, NAMUR NE 21
Immunité	EN 61000-6-2
Émissions parasites
Normes / Spécifications	EN 61000-6-4

Normes et spécifications

GB Standard
Normes/Prescriptions	GB/T 3836.1
	GB/T 3836.3
	GB/T 3836.4

Montage

Type de montage	Montage sur rail DIN
Position de montage	indifférent

Données commerciales

Référence	1472070
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Product key	DK1125
Numéro du tarif douanier	85437090
Pays d'origine	DE

Classifications

Homologations

Conformité environnementale

ECLASS-13.0	27210129
ECLASS-15.0	27210129

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: Non applicable)
		2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol (n° CAS: 79-94-7)
