G-INSEC-M25-S68N-NCRS-S
-
Presse-étoupe
1411190
Presse-étoupe, matériau du raccordement vissé: Laiton, nickelé, application: CEM, diamètre extérieur du câble 11 mm ... 16 mm, blindage: oui, filetage de raccordement: M25 x 1,5, coloris: argenté, avec joint torique
Informations détaillées concernant le produit
| Instructions de montage | Méthode 1 Séparer la gaine extérieure, sans la retirer. Insérer le câble à travers le raccordement vissé et retirer ensuite la gaine extérieure. Retirer maintenant le câble jusqu'à ce que la liaison soit réalisée entre le blindage et le ressort de contact. Méthode 2 Rabattre la tresse de blindage d'environ 15-20 mm sur la gaine extérieure. Insérer les câbles dans le raccordement vissé jusqu'à ce que la liaison soit réalisée entre le blindage et le ressort de contact. |
| Type de produit | Presse-étoupe |
| Application | CEM |
| Nombre de conducteurs | 1 |
| Fabricant | Jacob |
| Désignation fabricant | 50.625 M/EMVD |
| Blindé | oui |
| Type de dispositif antitraction | A |
| Catégorie d'effet de coup | 6 |
| Version, Dispositif anti-traction | A |

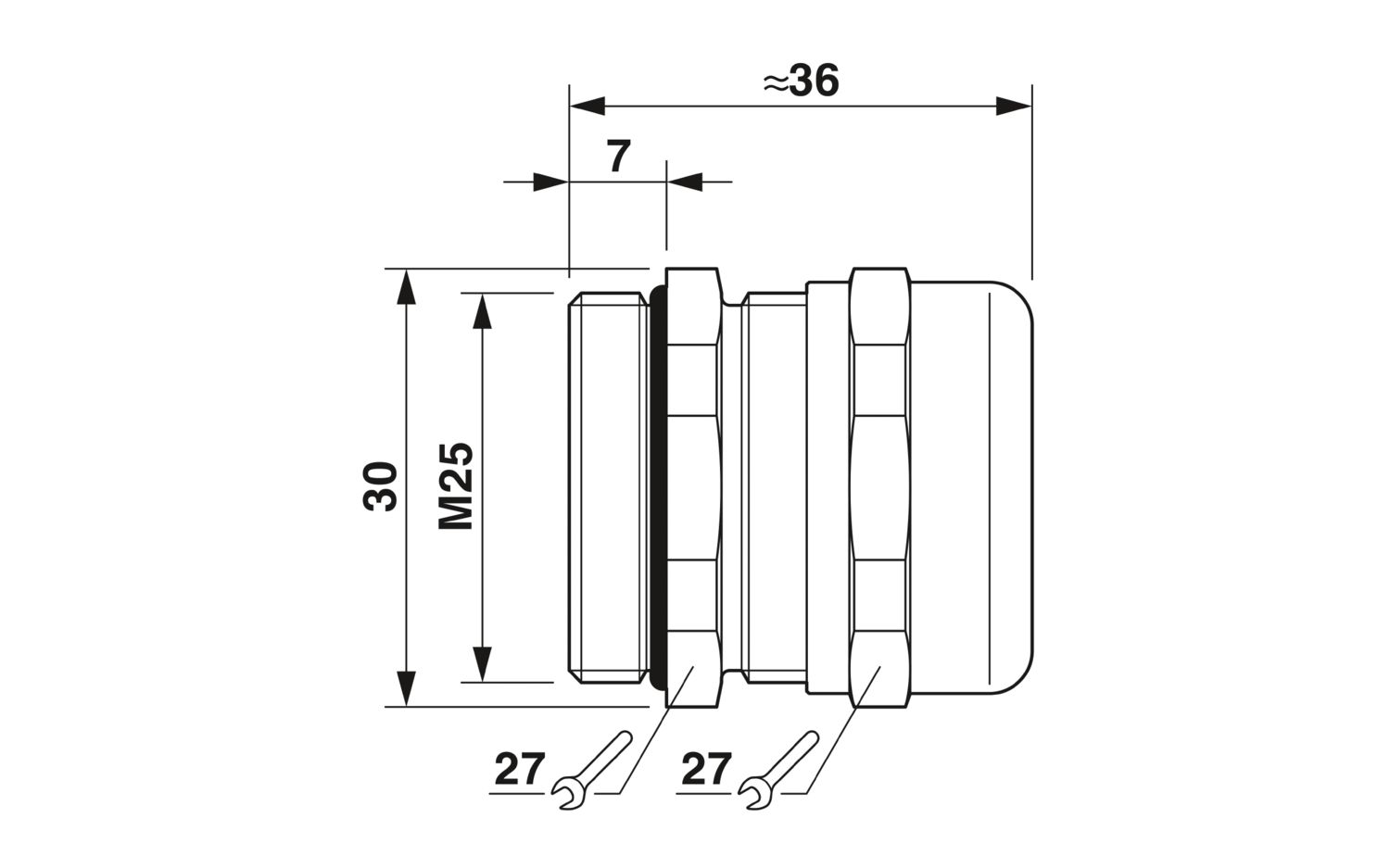

| Dessin coté |
|
| Longueur | 36 mm |
| Longueur filetage de raccordement | 7 mm |
| Diamètre de perçage | 25,1 mm ... 25,2 mm |
| Ouverture écrou-chapeau | 27 mm |
| Ouverture manchon | 27 mm |
| Cote d'encoignure six-pans | 30 mm |
| Type de filetage côté raccordement | M25 x 1,5 |
| Pas de vis | 1,5 mm |
| Couple de serrage | 6,7 Nm (Ecrou-chapeau : EN 62444) |
| 6,7 Nm (Manchon : EN 62444) |
| Couleur | couleur laiton |
| Matériau Cage de serrage | PA 6 |
| Matériau du joint Joint torique | Perbunan |
| Matériau du joint Joint d'étanchéité de câble | CR/NBR |
| Matériau du raccordement vissé | Laiton, nickelé |
| Diamètre extérieur du câble Câble 1 | 11 mm ... 16 mm |
| Absence d'halogène | non |
| Conditions ambiantes | |
| Indice de protection | IP68 (5 bar, 30 minutes) |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (statique) |
