G-ESISEC-M63-L68L-NEPDS-S
-
Presse-étoupe
1415170
Presse-étoupe, matériau du raccordement vissé: Laiton, nickelé, application: Ex, diamètre extérieur du câble 34 mm ... 48 mm, blindage: oui, filetage de raccordement: M63 x 1,5, coloris: argenté, avec joint torique
Informations détaillées concernant le produit
| Instructions de montage | Montage du raccordement vissé : - Monter le manchon pour presse-étoupe - Dénuder la gaine extérieure du câble. Dégager le blindage de la ligne de 7 mm. - Pousser le cône extérieur par dessus la gaine de blindage - Pousser le cône intérieur sous le blindage - insérer les deux en même temps avec le câble dans le manchon à presse-étoupe monté - Serrer l'écrou borgne au couple requis |
| Type de produit | Presse-étoupe |
| Application | Ex |
| Nombre de conducteurs | 1 |
| Fabricant | WISKA |
| Désignation fabricant | EMSKE-L 63 EMV-Z |
| Blindé | oui |
| Types de câble utilisables | pour câbles non blindés |
| Utilisation en zone Ex | oui |

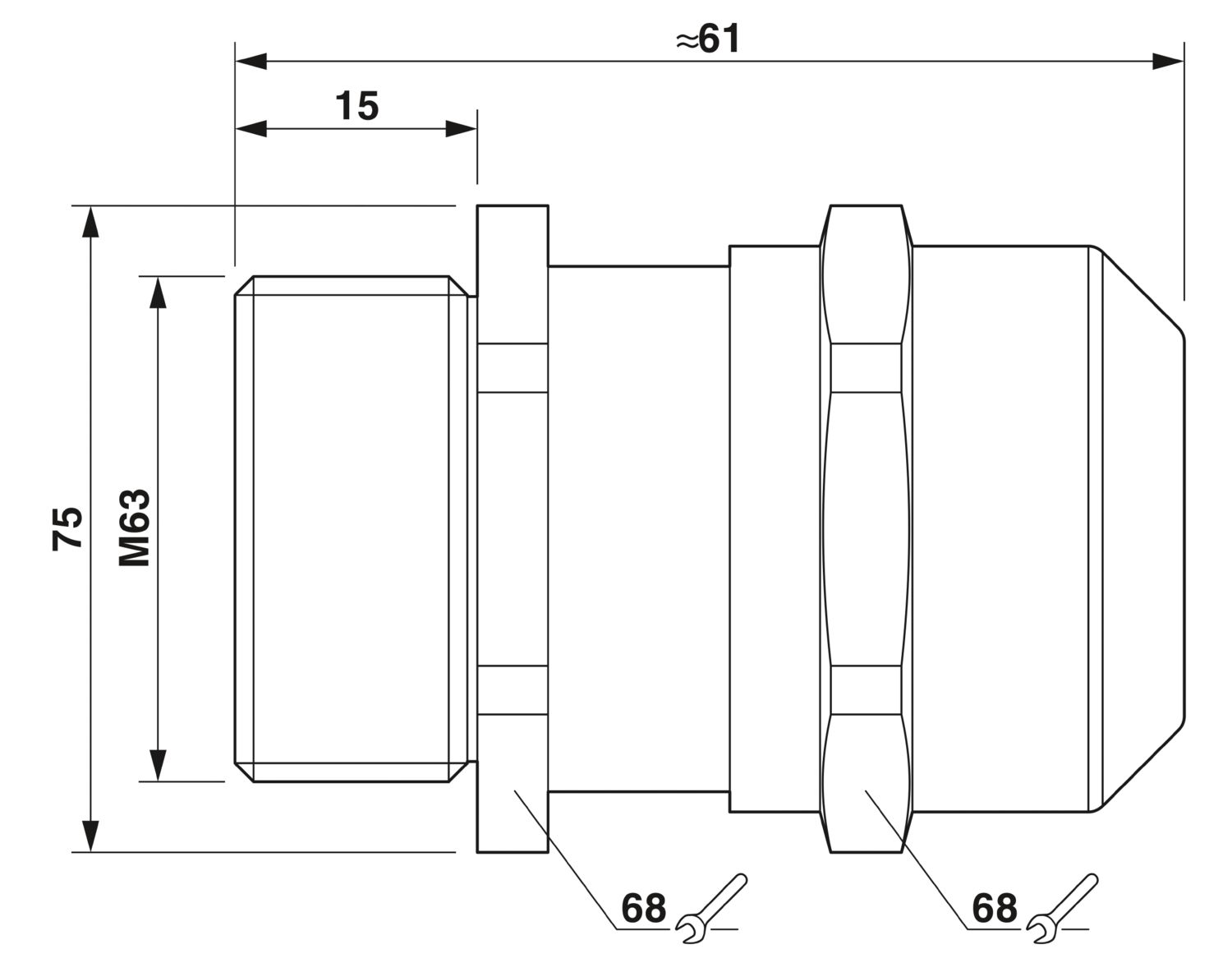

| Dessin coté |
|
| Longueur | 61 mm |
| Longueur filetage de raccordement | 15 mm |
| Diamètre de perçage | 63,1 mm ... 63,3 mm |
| Ouverture écrou-chapeau | 68 mm |
| Ouverture manchon | 68 mm |
| Cote d'encoignure six-pans | 75 mm |
| Type de filetage côté raccordement | M63 x 1,5 |
| Pas de vis | 1,5 mm |
| Couple de serrage | 40 Nm (Manchon) |
| Couleur | couleur laiton |
| Matériau Cage de serrage | PA |
| Matériau du joint Joint d'étanchéité de câble | EPDM |
| Matériau du raccordement vissé | Laiton, nickelé |
| Diamètre extérieur du câble | 34 mm ... 48 mm |
| Conditions ambiantes | |
| Indice de protection | IP66 |
| IP68 (5 bar / 0,5 h) | |
| Température ambiante (fonctionnement) | -40 °C ... 75 °C (statique) |
| ATEX | II 2 G/D EEx e II IP68 |
| IECEx | Ex e IIC Gb, Ex tb IIIC Db |
Avantages
Disque anti-poussière pour la protection anti-poussière durant le stockage et le transport.
Matériau d'étanchéité résistant aux intempéries
Exempt d'halogène
