PLC-BPT- 5DC/21 - Socle pour relais

2900443

Module de base PLC de 6,2 mm avec raccordement Push-in, sans relais ni relais à semi-conducteurs, pour montage sur profilé NS 35/7,5, 1 contact inverseur, tension d'entrée : 5 V DC

Pour fonctionner, ce produit a besoin d'autres produits. Accessoires nécessaires

Informations détaillées concernant le produit

Information pour le fonctionnement	Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonction de même type de modules voisins, il faut utiliser le séparateur PLC-ATP. On effectuera alors un pontage avec FBST 8-PLC... ou FBST 500....
Restriction d'utilisation
Remarque CEM	CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Type de produit	Support de relais
Gamme de produits	PLC-INTERFACE
Application	Universal
Mode de fonctionnement	100 % ED

Circuit de protection	Diode de roue libre, diode contre inversions de polarité

Tension nominale d'entrée U_N	5 V DC
	La tension nominale du relais électromécanique enfichable ou du relais statique (voir les accessoires nécessaires) diffère de la tension d'entrée nominale du socle à précâblage intégré
Circuit de protection	Diode de roue libre
Tension nominale d'entrée U_N	5 V DC
	La tension nominale du relais électromécanique enfichable ou du relais statique (voir les accessoires nécessaires) diffère de la tension d'entrée nominale du socle à précâblage intégré

Type de raccordement	Raccordement Push-in
Longueur à dénuder	10 mm
Section de conducteur rigide	0,14 mm² ... 2,5 mm²
Section de conducteur souple	0,14 mm² ... 2,5 mm²
	0,2 mm² ... 2,5 mm² (Embout simple)
	2x 0,5 mm² ... 1 mm² (Embout TWIN)
Section conduct. AWG	26 ... 14

Affichage d'état	LED

Largeur	6,2 mm
Hauteur	80 mm
Profondeur	94 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0 (Boîtiers)

CE
Certificat	Conformité CE
UKCA
Certificat	Conformité UKCA
Homologation construction navale
Certificat	TAE0000196
Test aux gaz nocifs
Repérage	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60
Données de construction navale
Temperature	D
Humidity	A
Vibration	B/C
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Compatibilité électromagnétique	Conformité à la directive CEM
Directive basse tension	Conformité à la directive NS

Type de montage	Montage sur rail DIN
Emplacement pour le montage	indifférent

Données commerciales

Référence	2900443
Conditionnement	10 Unité(s)
Commande minimum	10 Unité(s)
Clé de vente	DK62A1
Product key	DK62A1
GTIN	4046356507585
Poids par pièce (emballage compris)	29,83 g
Poids par pièce (hors emballage)	27 g
Numéro du tarif douanier	85366990
Pays d'origine	DE

Classifications

Homologations

Conformité environnementale

Produits compatibles

Accessoires nécessaires

Accessoires

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Hexahydromethylphthalic anhydride (n° CAS: Non applicable)
		Lead (n° CAS: 7439-92-1)
SCIP	f57ad25d-526c-4c21-b3f0-df27fe2eac8c

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

PLC-BPT- 5DC/21 - Socle pour relais

2900443

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

cUL Recognized

UL Recognized

EAC

DNV GL

Produits compatibles

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

PLC-BPT- 5DC/21 - Socle pour relais 2900443

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

Produits compatibles

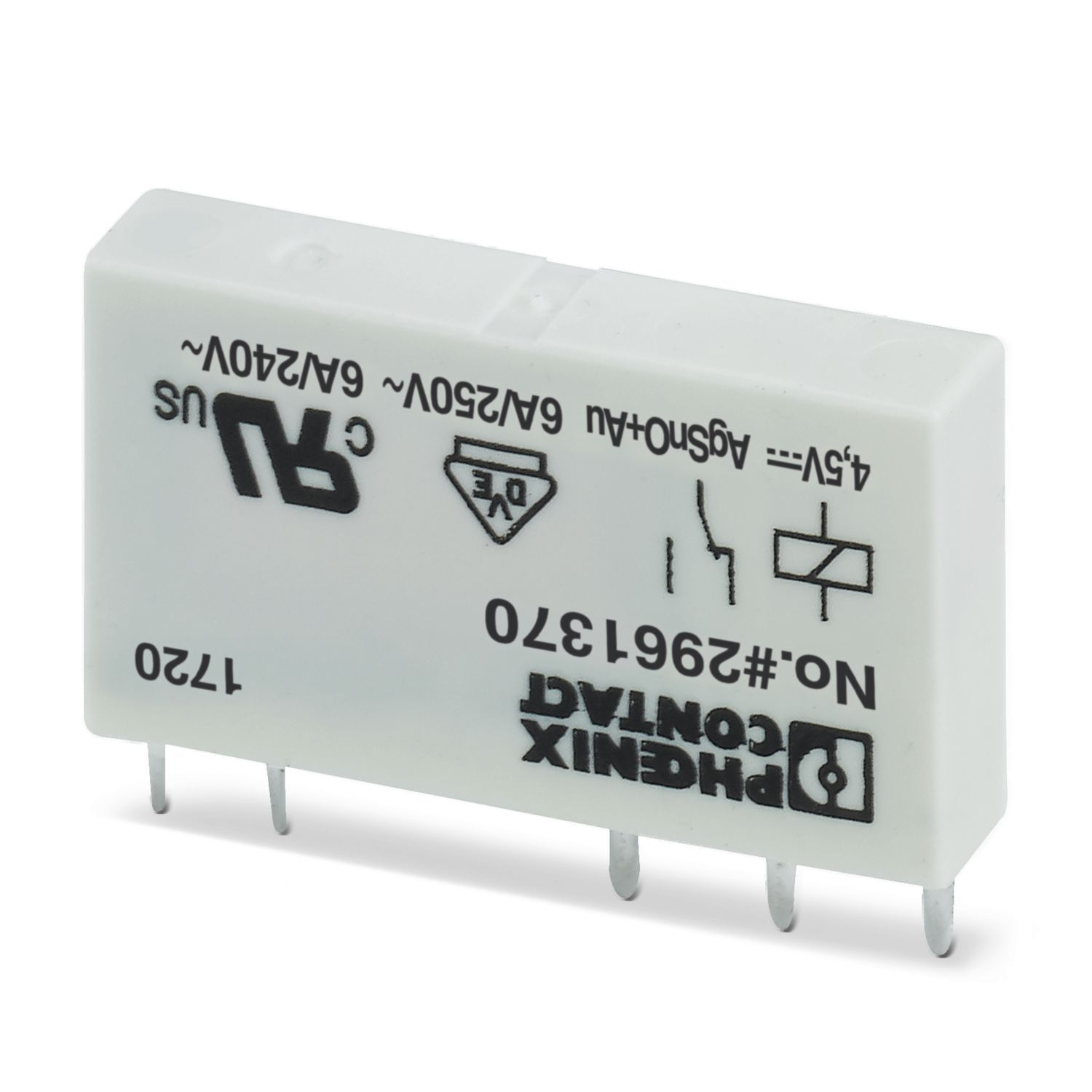

REL-MR- 4,5DC/21AU - Relais individuels 2961370
