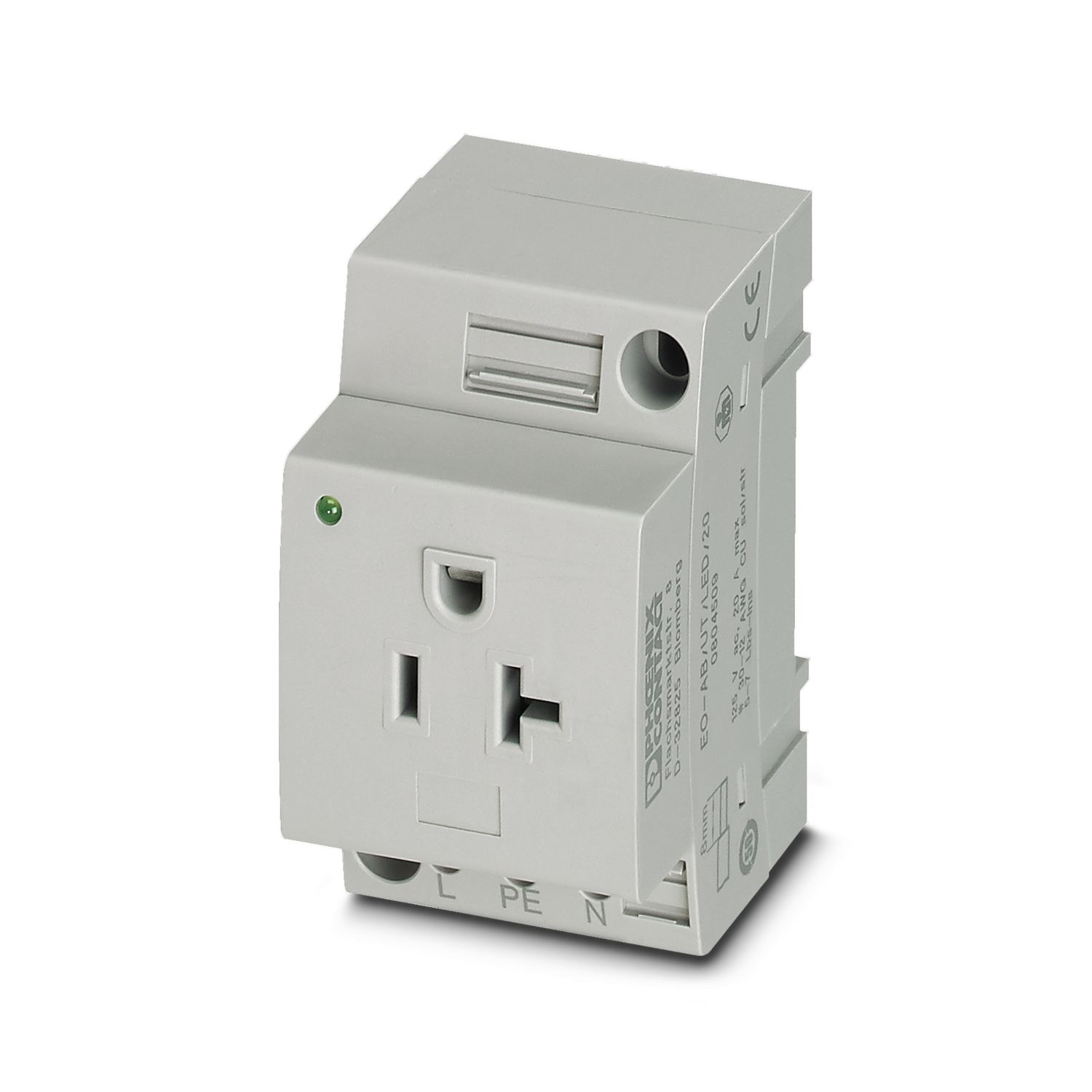

EO-AB/UT/LED/20 - Prise de courant

0804509

Prise de courant, avec voyant, Type : AB 20A, type de raccordement: Raccordement vissé, coloris: gris, tension nominale: 125 V AC (60 Hz), intensité nominale: 20 A, pour montage sur profilé dans une interface de service ou pour montage direct, normes/prescriptions: UL 508, IEC 60884-1, Code du pays: Etats-Unis, Canada

Informations détaillées concernant le produit

Généralités
Remarque	L'intensité nominale indiquée ne s'applique pas aux variantes de fusibles. Pour ces dernières, le courant est déterminé par le fusible utilisé.

Identifiant pays	Etats-Unis
	Canada

Puissance dissipée maximale en condition nominale	1,8 W

Type de raccordement	Raccordement vissé
Filetage vis	M3
Couple de serrage	0,5 ... 0,6 Nm
Longueur à dénuder	8 mm
Gabarit	A3
	B3
Section de conducteur rigide	0,2 mm² ... 4 mm²
Section du conducteur AWG	24 ... 12 (conversion selon CEI)
Section de conducteur souple	0,25 mm² ... 2,5 mm²
Section de conducteur souple [AWG]	24 ... 14 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,25 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,25 mm² ... 2,5 mm²
Section de conducteur souple (2 conducteurs de même section avec embout TWIN et douille en plastique)	0,2 mm² ... 4 mm²
Int. nom.	20 A
Tension nominale	125 V AC (60 Hz)

Affichage d'état	oui

Largeur	45 mm
Hauteur	75 mm
Profondeur	58,9 mm
Profondeur sur NS 35/7,5	60 mm
Profondeur sur NS 35/15	67,5 mm
Diamètre de perçage	4,4 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94	V0
Matériau isolant	PA
Matériau de contact	CuZn38
Utilisation d'un isolant statique au froid	-60 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Type de connecteur	Type : AB 20A

Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2022-06
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2022-06
Forme de choc	Semi-sinusoïdal
Accélération	30g
Durée des chocs	18 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	-5 °C ... 40 °C (conformément à la norme CEI 60884-1, la valeur moyenne sur 24 heures ne doit pas dépasser +35 °C)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Normes
Normes/Prescriptions	UL 508
	IEC 60884-1

Type de montage	pour montage sur profilé dans une interface de service ou pour montage direct

Données commerciales

Référence	0804509
Conditionnement	5 Unité(s)
Commande minimum	5 Unité(s)
Clé de vente	BE7613
Product key	BE7613
GTIN	4055626396477
Poids par pièce (emballage compris)	82,07 g
Poids par pièce (hors emballage)	82,07 g
Numéro du tarif douanier	85366990
Pays d'origine	PL

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
keine
	125 V	20 A

Conformité environnementale

Produits compatibles

Accessoires

ECLASS-13.0	27142305
ECLASS-15.0	27142305

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	56a32314-2065-462b-89a9-417ec1fb4256
EF3.1 Changement climatique
CO2e kg	0,66 kg CO2e
