TTC-6P-3-APL-EX-24DC-UT-I
-
Parafoudre
1635587

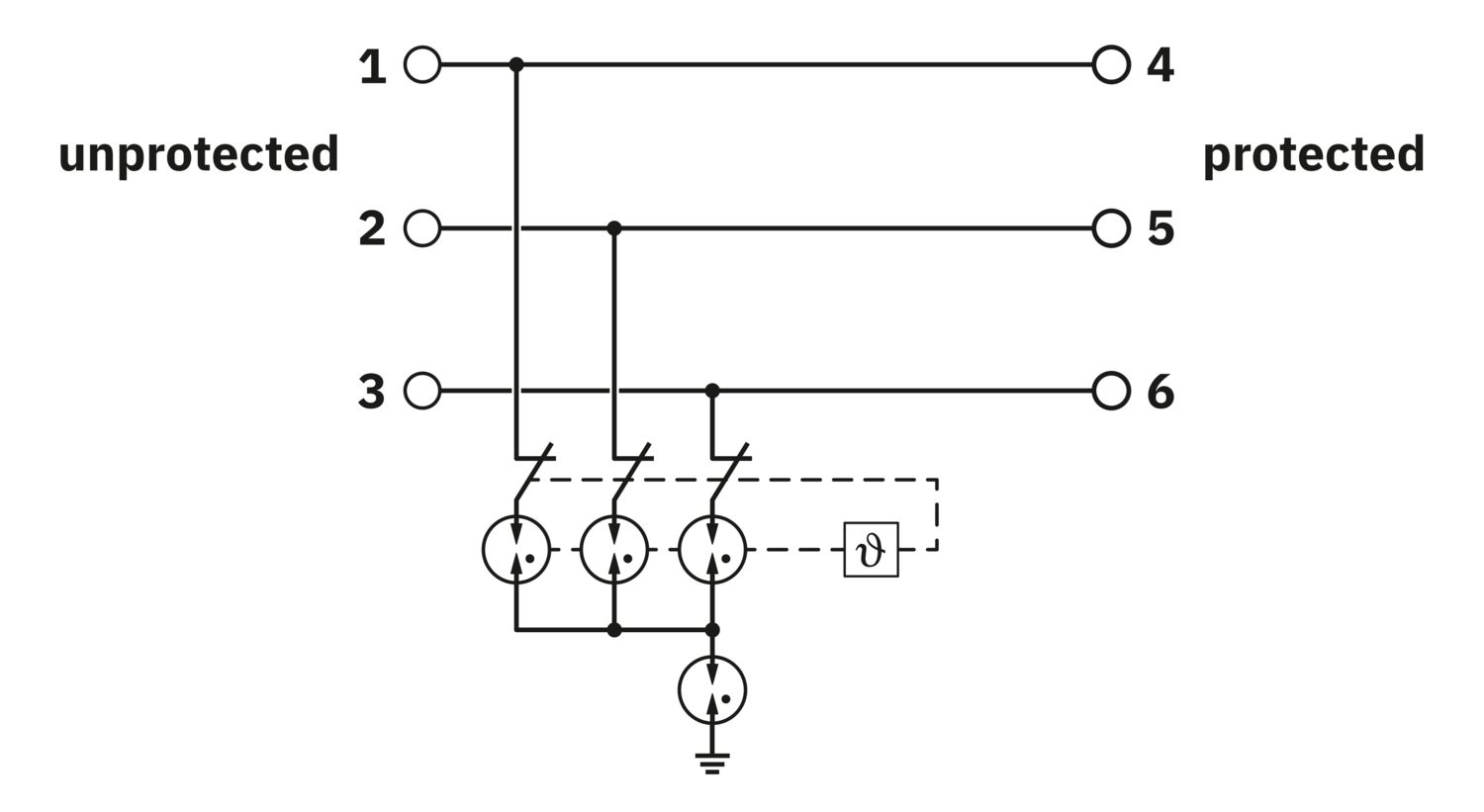

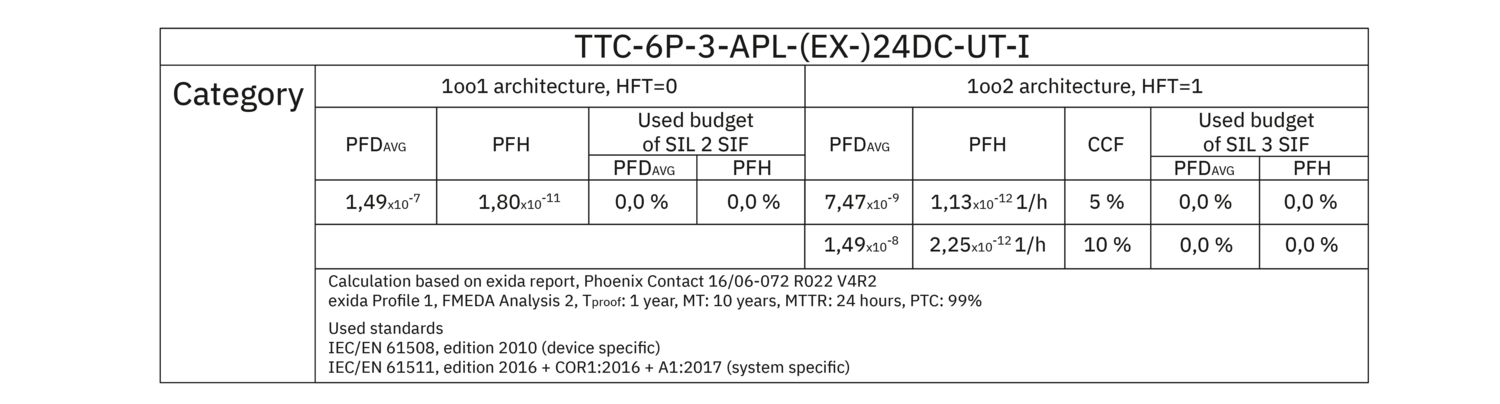

Parafoudre basse tension, comprenant une fiche de protection et un élément de base, avec indicateur d'état intégré pour circuit de signalisation Ex i à 3 fils. Destiné aux applications HF. Circuit de protection uniquement avec des éclateurs à gaz. Pour une utilisation dans des systèmes Ethernet à deux fils, avec blindage du câble (APL, 2-WISE), et dans le système de bus de terrain (par ex. PROFIBUS PA) selon le concept FISCO. Utilisable dans des circuits sécurisés jusqu'au niveau d'intégrité de sécurité 3.
Informations détaillées concernant le produit
| Type de produit | Protection antisurtension pour la technique MCR |
| Gamme de produits | CLIXTRAB |
| Classe d'essai CEI | C1 |
| C2 | |
| C3 | |
| D1 | |
| Type | Module pour profilés enfichables en deux parties |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension nominale UN | 24 V DC |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Repérage | Dispositif auxiliaire 2-WISE |
| Capacité interne maximale Ci | négligeable |
| Inductance interne max. Li | négligeable |
| Courant d’entrée max. Ii | 1 A (T4 / -40 °C ... +85 °C) |
| 1 A (T6 / -40 °C ... +70 °C) | |
| Tension d'entrée max. Ui | 30 V DC |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (T4) |
| -40 °C ... 70 °C (T6) |
| Dessin coté |
|
| Largeur | 6,2 mm +0,1 mm |
| Hauteur | 105,8 mm |
| Profondeur | 100 mm (avec profilé 7,5 mm) |
| Couleur | bleu (RAL 5015) |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau isolant | PBT |
| Matériau du boîtier | PBT |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Tension permanente maximale UC | 30 V DC |
| Courant utile de service IC pour UC | ≤ 1 µA |
| Courant résidual IPE | ≤ 1 µA |
| Courant nominal de décharge In (8/20) µs (fil-terre) | 5 kA |
| Courant de décharge d'impulsion Iimp (10/350) µs (fil-terre) | 0,5 kA |
| Corriente de descarga total ITotal (8/20) µs | 10 kA |
| Niveau de protection Up (fil-terre) | < 1000 V (C1 - 1 kV / 500 A) |
| < 1300 V (C2 - 10 kV / 5 kA) | |
| < 1300 V (C3 - 100 A) | |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | < 0,1 dB (≤ 20 MHz / 100 Ω) |
| < 1 dB (≤ 220 MHz / 100 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ω | > 250 MHz |
| Capacité (fil-terre) | < 13 pF |
| Résistance par circuit | < 0,1 Ω ±20 % |
| Message protection antisurtension défectueuse | optique |
| Protection max. en amont nécessaire | 3,15 A (FF) |
| Courant de choc admissible (fil-terre) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Heure de réinitialisation d'impulsion (fil-terre) | ≤ 500 ms |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Conformité/homologations | |
| UL, USA / Canada | Class I, Div. 2 |
| Normes/prescriptions | EN/CEI 60079-0 |
| Remarque | 2018 |
| Normes/prescriptions | EN 60079-11 |
| Remarque | 2012 |
| Normes/prescriptions | CLC TS 60079-47 |
| Remarque | 2021 |
| Normes/prescriptions | EN 61643-21 |
| Remarque | 2001 + A1:2009 + A2:2013 |
| Normes/prescriptions | CEI 60079-0 |
| Remarque | 2017 |
| Normes/prescriptions | CEI 60079-11 |
| Remarque | 2011 |
| Normes/prescriptions | IEC/TS 60079-47 |
| Remarque | 2021 |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
| Type de montage | Profilé : TH 35 - 7,5 mm |
Avantages
Peu encombrant et économique grâce à une petite largeur de 6 mm seulement
Conformité aux spécifications de l'application APL grâce à un circuit de protection optimisé
Intégration facile du blindage grâce à un troisième niveau du bloc de jonction sur le produit
Surveillance permanente des parafoudres et indicateur d'état mécanique avec signalisation à distance en option
Aucune influence du signal en cas de travaux d'entretien grâce à une insertion et retrait exempts d'impédance des fiches de protection
