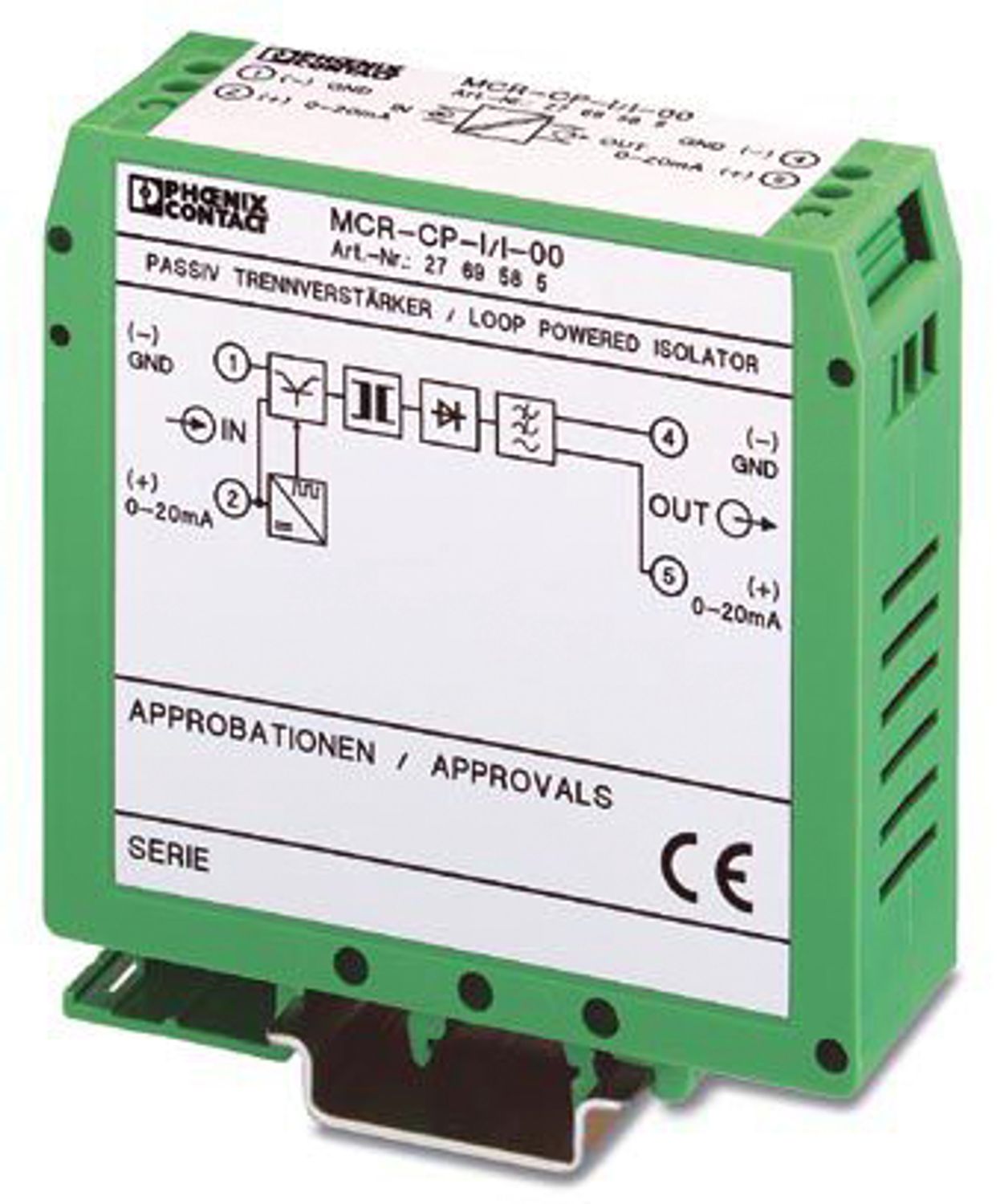

MCR-CP-I/I-00
-
Modules d'isolation/alimentation
2769585
Module séparateurs MCR passif pour la séparation galvanique de signaux courant sans alimentation extérieure, signal d'entrée : 0(4)..20 mA, signal de sortie 0(4)..20 mA
Informations détaillées concernant le produit
| Type de produit | Amplificateur-séparateur |
| Nombre de voies | 1 |
| Fréquence limite (3 dB) | 35 Hz |
| Coefficient de température max. | ≤ 0,01 % |
| Coefficient de température typ. | ≤ 0,003 % |
| Erreur de transmission max. | < 0,3 % (de la déviation maximale) |
| Erreur de transmission typ. | ± 0,1 % (à 1 kΩ) |
| Signal: Sortie courant | |
| Configurable/programmable | non |
| Signal de sortie courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Charge/charge de sortie Sortie courant | ≤ 1000 Ω |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Communication des données (dérivation) | |
| Fréquence limite (3 dB) | 35 Hz |

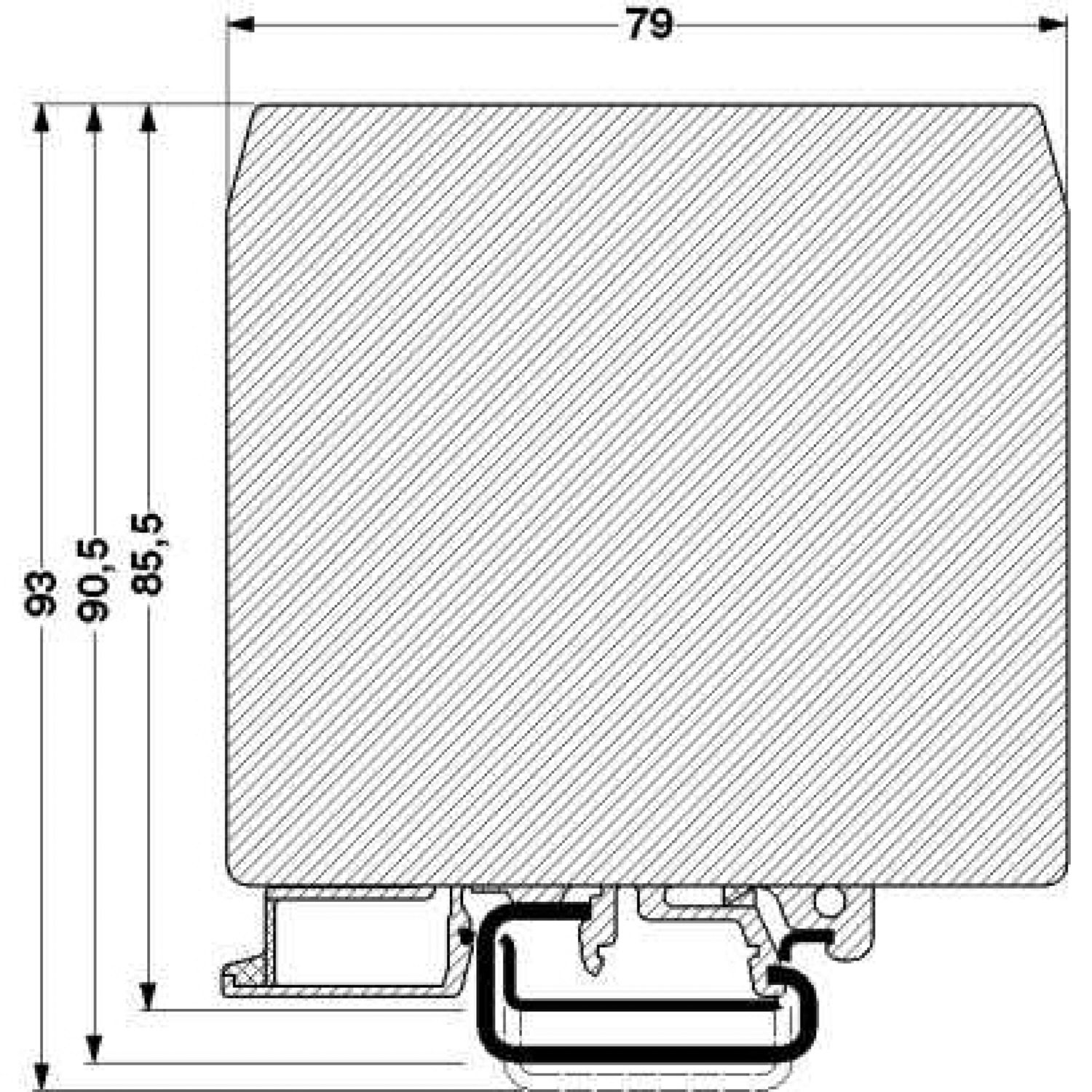

| Dessin coté |
|
| Largeur | 25 mm |
| Hauteur | 79 mm |
| Profondeur | 93 mm |
| Couleur | vert (RAL 6021) |
| Matériau du boîtier | Polyamide PA non renforcé |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | 0 °C ... 55 °C |
| Type de montage | Montage sur rail DIN |
