QUINT-ORING/24DC/2X20/1X40 - Module redondant, protégé par vernis

2320186

Module de redondance QUINT actif pour montage sur rail DIN avec ACB Technology (Auto Current Balancing) et fonctions de contrôle, entrée : 24 V DC / 2 x 20 A, sortie : 24 V DC / 1 x 40 A, avec adaptateur pour profilé universel UTA 107/30 monté

Informations détaillées concernant le produit

Description du produit

Fonctionnement DC
Plage de tension nominale d'entrée	24 V DC
Plage de tension d'entrée	18 V DC ... 28 V DC (SELV)
Plage de tension d'entrée DC	18 V DC ... 28 V DC (SELV)
Type de tension de la tension d'alimentation	DC
Protection contre l'inversion de polarité	< oui60 V
Courant d'entrée nominal (I_N)	2x 20 A (-25 °C ... 60 °C)
	1x 40 A (-25 °C ... 60 °C)
Courant maximal I_max	2x 26 A (-25 °C ... 40 °C)
	1x 52 A (-25 °C ... 40 °C)
	120 A (12 ms, Technologie SFB)
Protection contre les transitoires	Varistance
Chute de tension entrée / sortie	0,2 V (I_OUT = 40 A)

Rendement	> 98 %
Tension de sortie nominale	U_In - 0,2 V
Courant nominal de sortie (I_N)	40 A (Augmentation de puissance)
	20 A (Redondance)
Déclassement	60 °C ... 70 °C (2,5 %/K)
Protection contre la surtension à la sortie (OVP)	< 32 V DC
Puissance dissipée charge nominale max.	8 W (I_OUT = 40 A)
Connectabilité en série	non

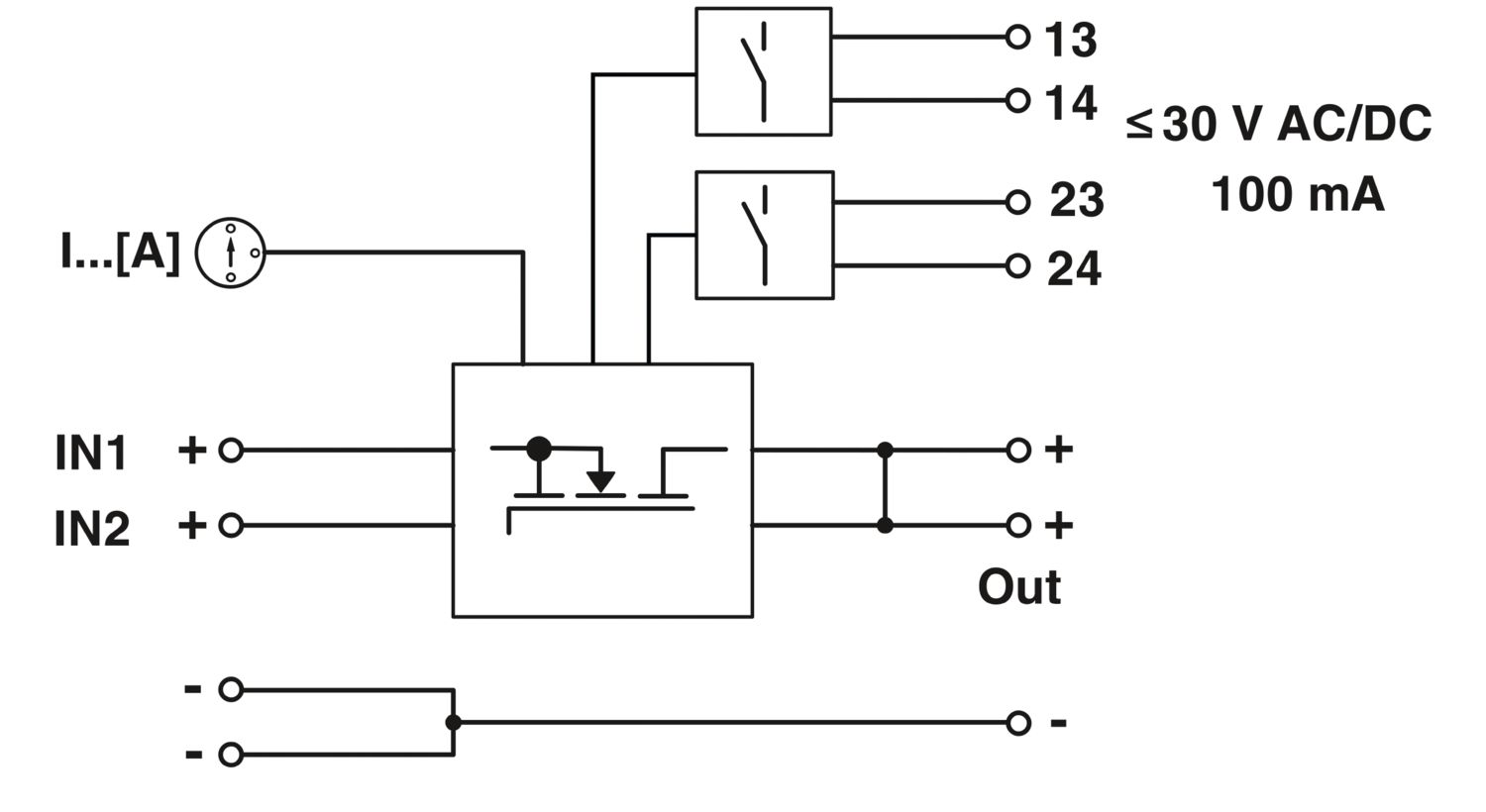

Signal: Redundancy OK, 13/14
Description de la sortie	Contact collectif
Tension de commutation maximale	max. 30 V AC/DC
Courant d'appel maximum	≤ 100 mA (protection contre les courts-circuits)
Signal: ACB (Auto Current Balance) OK, 23/24
Description de la sortie	Contact fermé : Δ U_IN ≤ 300 mV
Tension de commutation maximale	max. 30 V AC/DC
Courant d'appel maximum	≤ 100 mA (protection contre les courts-circuits)

Entrée
Type de raccordement	Raccordement vissé
Section de conducteur rigide min.	0,2 mm²
Section de conducteur rigide max.	6 mm²
Section de conducteur souple min.	0,2 mm²
Section de conducteur souple max.	4 mm²
Section du conducteur AWG min.	10
Longueur à dénuder	8 mm
Filetage vis	M3
Couple de serrage min.	0,5 Nm
Couple de serrage max.	0,6 Nm
Sortie
Type de raccordement	Raccordement vissé
Section de conducteur rigide min.	0,5 mm²
Section de conducteur rigide max.	16 mm²
Section de conducteur souple min.	0,5 mm²
Section de conducteur souple max.	16 mm²
Section du conducteur AWG min.	6
Longueur à dénuder	10 mm
Filetage vis	M4
Couple de serrage min.	1,2 Nm
Couple de serrage max.	1,5 Nm
Signal
Type de raccordement	Raccordement vissé
Section de conducteur rigide min.	0,2 mm²
Section de conducteur rigide max.	6 mm²
Section de conducteur souple min.	0,2 mm²
Section de conducteur souple max.	4 mm²
Section du conducteur AWG min.	16
Section du conducteur AWG max.	10
Longueur à dénuder	10 mm
Filetage vis	M3
Couple de serrage min.	0,5 Nm
Couple de serrage max.	0,6 Nm

Modes de signalisation	Contact de relais, libre de potentiel, à limitation de courant
Sortie de signal: Redundancy OK, 13/14
Affichage d'état	LED « Redundancy OK »
Informations sur l'affichage d'état	vert
Coloris	vert
Sortie de signal: ACB (Auto Current Balance) OK, 23/24
Affichage d'état	LED ACB OK
Informations sur l'affichage d'état	Affichage LED à barres vert
Coloris	vert
Informations sur l'affichage d'état	Affichage LED à barres vert

Tension d'isolement entrée, sortie/boîtier	500 V

Type de produit	Module de redondance
Gamme de produits	QUINT ORING
MTBF (IEC 61709, SN 29500)	> 720000 h (40 °C)
LED	oui
Propriétés d'isolation
Classe de protection	III
Degré de pollution	2

Largeur	38 mm
Hauteur	130 mm
Profondeur	125 mm
Graduation	2,1 UL
Dimensions de montage
Distance de montage à droite/à gauche	5 mm / 5 mm
Distance de montage en haut/en bas	50 mm / 50 mm
Autre montage possible
Largeur	122 mm
Hauteur	130 mm
Profondeur	41 mm

Type de montage	Montage sur rail DIN
Instructions de montage	juxtaposable : P_N ≥50 %, horizontale 5 mm, près des composants actifs 15 mm, verticale 50 mm juxtaposable : P_N <50 %, horizontale 0 mm, en haut verticale 40 mm, en bas verticale 20 mm
Emplacement pour le montage	Profilé horizontal NS 35, EN 60715

Classe d’inflammabilité selon UL 94 (boîtier / blocs de jonction)	V0
Matériau du boîtier	Métallique
Version du boîtier	Aluminium (AlMg3)
Modèle de capot	Tôle d'acier galvanisée, exempte de chrome (VI)

Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Hauteur d'utilisation	2000 m
Classe climatique	3K3 (selon EN 60721)
Humidité de l'air max. admissible (service)	≤ 100 % (à 25 °C, sans condensation)
Choc	18 ms, 30g, dans chaque direction (selon CEI 60068-2-27)
Vibrations (service)	< 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6)
	15 Hz ... 150 Hz, 2,3g, 90 min.
Temp Code	T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

Norme – Equipement électronique des installations à courant fort	EN 50178/VDE 0160 (PELV)
Norme – sécurité électrique	EN 60950-1/VDE 0805 (SELV)
Norme – Faible tension de protection	CEI 60950-1 (SELV) et EN 60204-1 (PELV)
Test aux gaz nocifs	ISA-S71.04-1985 G3 Harsh Group A

Homologations UL	UL/C-UL Listed UL 508
	UL/C-UL Recognized UL 60950-1
	UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T3C ... T4 (Hazardous Location)
Conformité/homologations
ATEX	 II 3 G Ex ec nC IIC T4 Gc
	DEKRA 20ATEX0136 X
IECEx	Ex ec nC IIC T4 Gc
	DEK 20.0082X

Compatibilité électromagnétique	Conformité à la directive CEM 2014/30/UE
Directive basse tension	Conformité à la directive NSR 2014/35/UE
Règles CEM Perturbations radioélectriques	EN 61000-6-3
	EN 61000-6-4
Règles CEM - Immunité électromagnétique	EN 61000-6-1
	EN 61000-6-2
Décharge électrostatique
Normes/Prescriptions	EN 61000-4-2
Décharge électrostatique
Décharge par contact	8 kV (Sévérité de contrôle 4)
Décharge dans l'air	15 kV (Sévérité de contrôle 4)
Remarque	Critère B
Champ électromagnétique HF
Normes/Prescriptions	EN 61000-4-3
Champ électromagnétique HF
Plage de fréquence	80 MHz ... 1 GHz
Intensité de champ	20 V/m (Sévérité de contrôle 3)
Plage de fréquence	1 GHz ... 2 GHz
Intensité de champ	10 V/m (Sévérité de contrôle 3)
Plage de fréquence	2 GHz ... 3 GHz
Intensité de champ	10 V/m (Sévérité de contrôle 3)
Remarque	Critère A
Transitoires électriques rapides (en salves)
Normes/Prescriptions	EN 61000-4-4
Transitoires électriques rapides (en salves)
Entrée	2 kV (Sévérité de contrôle 3 - asymétrique)
Sortie	2 kV (Sévérité de contrôle 3 - asymétrique)
Signal	2 kV (Sévérité de contrôle 4 - asymétrique)
Remarque	Critère B
Contrainte de surtension transitoire (Surge)
Normes/Prescriptions	EN 61000-4-5
Contrainte de surtension transitoire (Surge)
Entrée	1 kV (Sévérité de contrôle 2 - symétrique)
	2 kV (Sévérité de contrôle 3 - asymétrique)
Sortie	1 kV (Sévérité de contrôle 2 - symétrique)
	2 kV (Sévérité de contrôle 3 - asymétrique)
Signal	1 kV (Sévérité de contrôle 2 - asymétrique)
Remarque	Critère B
Perturbations conduites
Normes/Prescriptions	EN 61000-4-6
Perturbations conduites
Entrée/sortie/signal	asymétrique
Plage de fréquence	0,15 MHz ... 80 MHz
Remarque	Critère A
Tension	10 V (Sévérité de contrôle 3)
Émissions
Normes/Prescriptions	EN 61000-6-3
Tension perturbatrice selon à EN 55011	EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles
Perturbations radioélectriques selon EN 55011	EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles
Critères
Critère A	Fonctionnement normal dans le cadre des limites fixées.
Critère B	Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même.

Données commerciales

Référence	2320186
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	CMRQ43
Product key	CMRQ43
Page catalogue	Page 303 (C-4-2019)
GTIN	4046356524919
Poids par pièce (emballage compris)	764,9 g
Poids par pièce (hors emballage)	557 g
Numéro du tarif douanier	85371091
Pays d'origine	CN

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	500 V	63 A		- 10

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Autonomie de la solution redondante jusqu'à deux fois plus élevée grâce à la répartition équilibrée de la charge

Economie d'énergie

Surveillance permanente de la redondance

Redondance constante jusqu'à la charge

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	fc92cb83-5260-4d5d-9851-36140ad6449a
