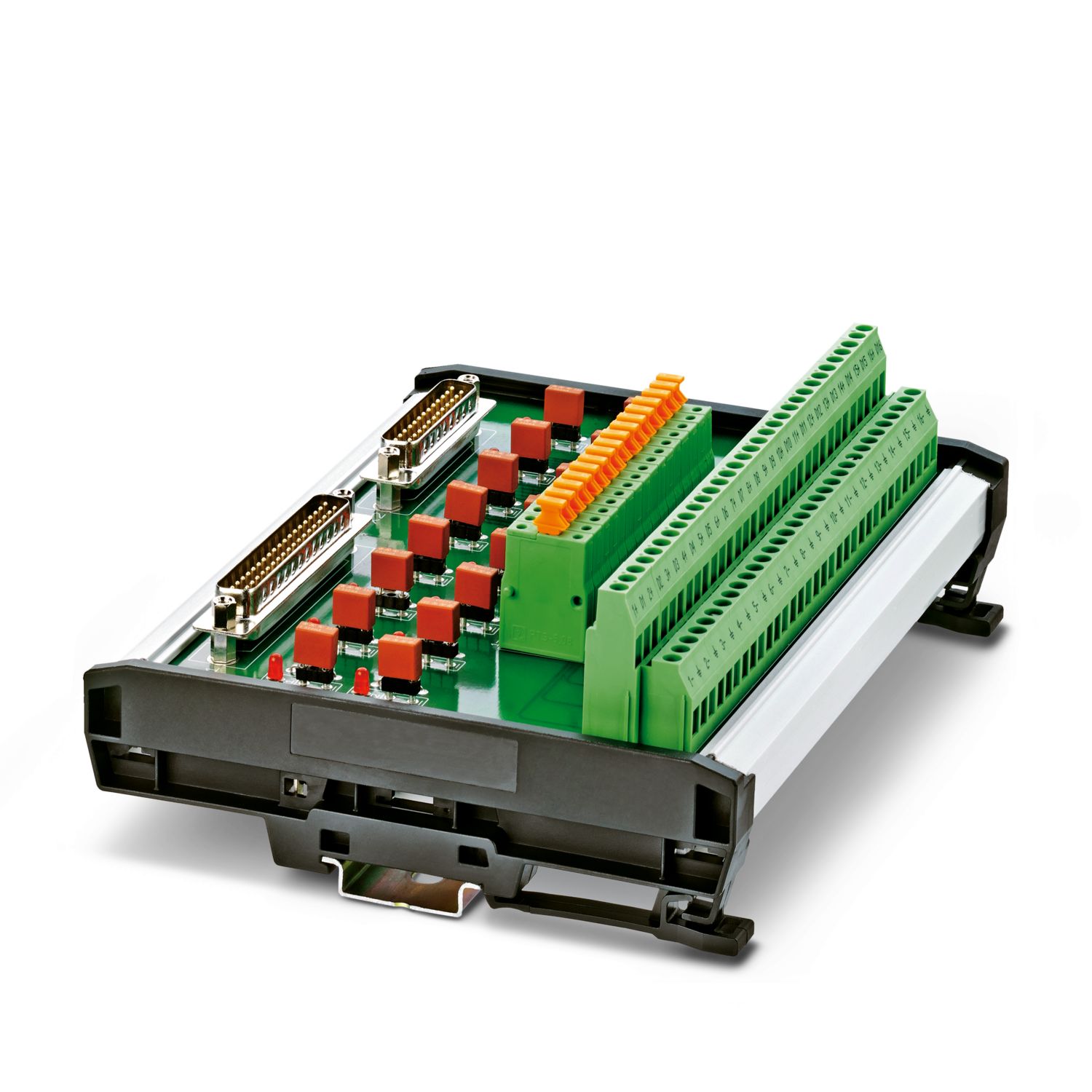

UM-D37M/DS/FU/LED/AID16/C300/R - Module interface

2905197

Module VARIOFACE conçu pour être utilisé avec les cartes d'entrées analogiques 16 canaux Experion C300 de Honeywell. Canaux 1 à 16 avec entrées différentielles.

Pour fonctionner, ce produit a besoin d'autres produits. Accessoires nécessaires

Type de produit	Module de transmission
Gamme de produits	VARIOFACE
Nombre de pôles	37
Nombre de voies	16

Tension nominale U_N	24 V DC
Intensité admissible max. par branche	500 mA (Fusible limité)
Automate pris en charge HONEYWELL Experion PKS C300/C-Series
Carte E/S adaptée	TAID01 (non-redundant)
	TAID11 (redundant)
Automate pris en charge HONEYWELL Experion LX Series 8
Carte E/S adaptée	8X-TAIDA1
	8X-TAIDB1

Niveau terrain
Type de raccordement	Connexion vissée, avec couteau de sectionnement
Longueur à dénuder	8 mm
Filetage vis	M 3
Section de conducteur rigide	0,2 mm² ... 4 mm²
Section de conducteur souple	0,2 mm² ... 2,5 mm²
Section conduct. AWG	24 ... 12
Niveau des automates
Type de raccordement	Connecteur mâle D-SUB
Nombre de connexions	1
Nombre de pôles	37
Type de raccordement	Connecteur mâle D-SUB
Nombre de connexions	1
Nombre de pôles	25

Présence d'un affichage d'état	oui, en cas de défaillance de fusible

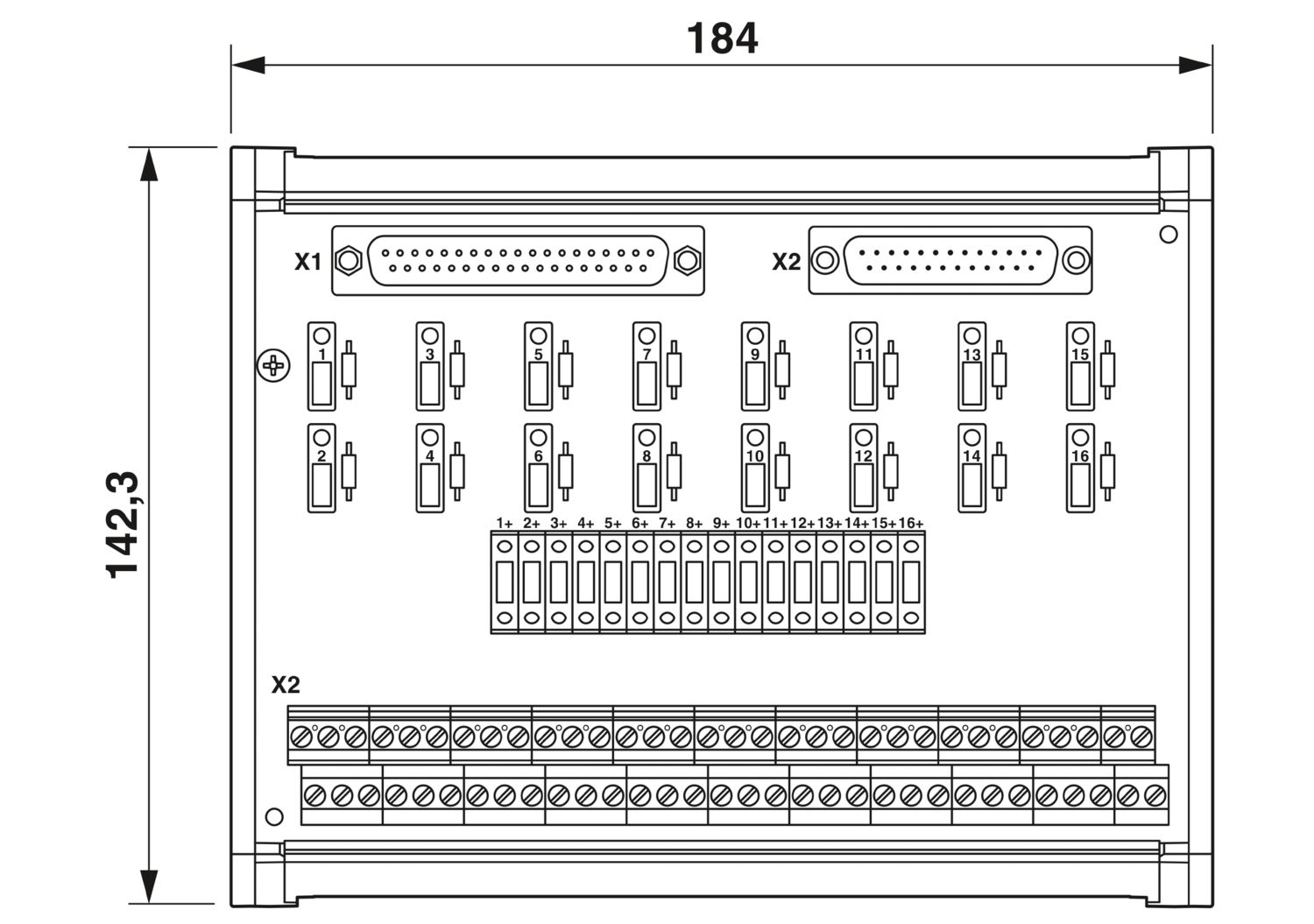

Dimensions de l'article
Largeur	184 mm
Hauteur	142,3 mm
Profondeur	65,6 mm

Conditions ambiantes
Température ambiante (fonctionnement)	-40 °C ... 60 °C
Température ambiante (stockage/transport)	-40 °C ... 75 °C

Normes/Prescriptions	DIN EN 50178

Type de montage	Montage sur rail DIN
Instructions de montage	Juxtaposables
Position de montage	indifférent

Information pour le fonctionnement	Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.

Référence	2905197
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Clé de vente	DK218H
Product key	DK218H
GTIN	4055626002958
Poids par pièce (emballage compris)	620 g
Poids par pièce (hors emballage)	617 g
Numéro du tarif douanier	85371098
Pays d'origine	US

Produits compatibles

Accessoires nécessaires

Accessoires

Avantages

Ces modules VARIOFACE s'utilisent en combinaison avec les adaptateurs correspondants

Boîtier UM-PRO

Montage sur profilé, comprend pied de mise à la terre

Voyant LED fusible défectueux

Par canal, raccordement de blindage

Par canal, activer avec points de contrôle

Par canal, fusible 500 mA enfichable

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	88eb25ce-2967-4af9-9305-bb2b07c83a4a

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

UM-D37M/DS/FU/LED/AID16/C300/R - Module interface

2905197

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

cUL Recognized

UL Recognized

Produits compatibles

Avantages

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

UM-D37M/DS/FU/LED/AID16/C300/R - Module interface 2905197

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

Produits compatibles

FLKM-PA-D37/HW/DIO/C300 - Adaptateur frontal 2901423

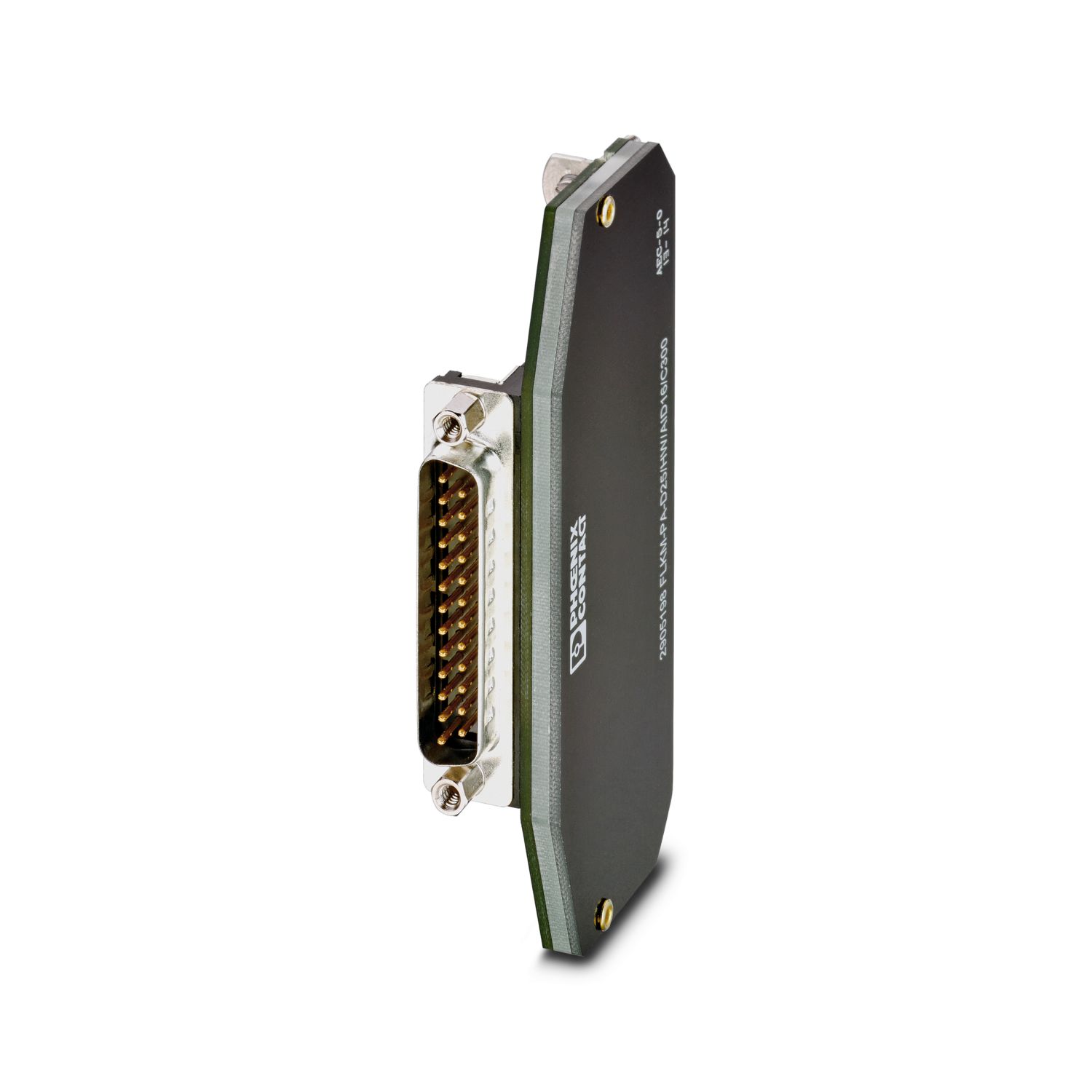

FLKM-PA-D25/HW/AID16/C300 - Adaptateur frontal 2905198
