PLC-RSC-120UC/21-21/EX - Module à relais

2909511

PLC-INTERFACE, composé d'un module de base de 14 mm à raccordement vissé pour montage sur profilé et d'un relais enfichable à contact de puissance, 2 contacts inverseurs, ‍tension d'entrée 120 V AC/110 V DC. Homologué selon ATEX/IECEx (zone 2) et zone Ex classe I, div. 2.

Informations détaillées concernant le produit

Restriction d'utilisation
Remarque CEM	CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Type de produit	Module à relais
Gamme de produits	PLC-INTERFACE
Application	Classe I, division 2
	zones ATEX
Mode de fonctionnement	100 % ED
Durée de vie mécanique	3x 10⁷ cycles
Propriétés d'isolation: Normes / Spécifications
Isolant	Isolement sécurisé, isolation renforcée
Catégorie de surtension	III
Degré de pollution	3
État de la gestion des données
Date de la dernière maintenance des données	20.03.2025

Puissance dissipée maximale en condition nominale	0,54 W
Tension d'essai (Bobine/contact)	4 kV AC (50 Hz, 1 min., bobine/contact)
Tension d'essai (Contact inverseur/contact inverseur)	2,5 kV AC (50 Hz, 1 min., contact inverseur/contact inverseur)
Normes / Spécifications
Tension d'isolement assignée	250 V AC
Tension de tenue aux chocs assignée	6 kV

Côté excitation
Tension nominale d'entrée U_N	120 V AC
	110 V DC
Plage de tension d'entrée	102 V AC ... 168 V AC (20 °C)
	85,8 V DC ... 154 V DC (20 °C)
Tension nominale (relais électromécanique enfiché)	110 V DC
Sortie de couplage de l'entraînement	monostable
Entraînement (polarité)	polarisé
Courant d'entrée typique pour U_N	4,5 mA (U_N = 120 V AC)
	4,2 mA (U_N = 110 V DC)
Temps d'amorçage typique	7 ms
Temps de retombée typique	10 ms
Circuit de protection	Pont redresseur; Pont redresseur
Témoin de présence de la tension de service	LED jaune

Commutation
Type de contact	2 inverseurs
Type du contact de commutation	Contact simple
Matériau des contacts	AgNi
Tension de commutation maximale	250 V AC/DC (Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP. Un pontage du potentiel a alors lieu avec FBST 8-PLC...ou...FBST 500...)
Tension de commutation minimale	5 V AC/DC (10 mA)
Intensité permanente limite	6 A
Courant d'appel maximum	15 A (300 ms)
Courant de commutation minimal	10 mA (5 V)
Puissance de coupure (charge ohmique) max.	140 W (pour 24 V DC)
	85 W (à 48 V DC)
	60 W (à 60 V DC)
	44 W (à 110 V DC)
	60 W (à 220 V DC)
	1500 VA (pour 250 V AC)
Pouvoir de coupure	2 A (à 24 V, DC13)
	0,2 A (à 250 V, DC13)
	3 A (à 24 V, AC15)
	3 A (à 120 V, AC15)
	3 A (à 250 V, AC15)

Type de raccordement	Raccordement vissé
Longueur à dénuder	8 mm
Filetage vis	M3
Section de conducteur rigide	0,14 mm² ... 2,5 mm²
Section de conducteur souple	0,14 mm² ... 2,5 mm²
	0,2 mm² ... 2,5 mm² (Embout simple)
	2x 0,5 mm² ... 1,5 mm² (Embout TWIN)
Section conduct. AWG	26 ... 14
Couple de serrage	0,6 Nm ... 0,8 Nm

Largeur	14 mm
Hauteur	80 mm
Profondeur	94 mm

Couleur	gris (RAL 7042)
Classe d'inflammabilité selon UL 94 (Boîtier)	V0 (Boîtiers)

Conditions ambiantes
Indice de protection (Relais)	RT III (Relais)
Indice de protection (Socle pour relais)	IP20 (Socle pour relais)
Température ambiante (fonctionnement)	-20 °C ... 60 °C (UL)
	-40 °C ... 60 °C (ATEX / IECEx)
Température ambiante (stockage/transport)	-40 °C ... 85 °C

CE
Certificat	Conformité CE
ATEX
Repérage	 II 3G Ex ec nC IIC T4 Gc
Certificat	IBExU16ATEXB015 X
IECEx
Repérage	Ex ec nC IIC T4 Gc
Certificat	IECEx IBE 16.0029X
UKCA Ex (UKEX)
Repérage	 II 3 G Ex ec nC IIC T4 Gc
Certificat	PxCIF21UKEX2909514X
UL, USA
Repérage	Class I, Zone 2, AEx nA nC IIC T6
UL, USA / Canada
Repérage	Class I, Div. 2, Groups A, B, C, D
UL, Canada
Repérage	Class I, Zone 2, Ex nA nC IIC Gc T6 X
Homologation construction navale
Certificat	TAE0000196
Test aux gaz nocifs
Repérage	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60
Données de construction navale
Temperature	D
Humidity	A
Vibration	B/C
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Compatibilité électromagnétique	Conformité à la directive CEM
Directive basse tension	Conformité à la directive NS

Normes / Spécifications
Normes/Prescriptions	CEI 60947-5-1
	EN 60079-0
	EN 60079-7
	EN 60079-15

Type de montage	Montage sur rail DIN
Instructions de montage	Juxtaposables
Position de montage	indifférent

Données commerciales

Référence	2909511
Conditionnement	10 Unité(s)
Commande minimum	10 Unité(s)
Clé de vente	DK623K
Product key	DK623K
GTIN	4055626363141
Poids par pièce (emballage compris)	78,6 g
Poids par pièce (hors emballage)	70,63 g
Numéro du tarif douanier	85364900
Pays d'origine	DE

Classifications

Homologations

Conformité environnementale

Produits compatibles

Accessoires

ECLASS-13.0	27371601
ECLASS-15.0	27371601

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Hexahydromethylphthalic anhydride (n° CAS: Non applicable)
		Lead (n° CAS: 7439-92-1)
SCIP	7f4b34d1-512a-4fa1-9c47-6e67de26e576

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

PLC-RSC-120UC/21-21/EX - Module à relais

2909511

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

DNV GL

CCC

cULus Listed

IECEx

ATEX

EAC Ex

IECEx

cUL Listed

UL Listed

ATEX

cULus Listed

Produits compatibles

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

PLC-RSC-120UC/21-21/EX - Module à relais 2909511

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

Produits compatibles

FBST 500-PLC RD - Pont sans fin 2966786

FBST 500-PLC BU - Pont sans fin 2966692

FBST 500-PLC GY - Pont sans fin 2966838

FBST 6-PLC RD - Pont enfichable unique 2966236

FBST 6-PLC BU - Pont enfichable unique 2966812

FBST 6-PLC GY - Pont enfichable unique 2966825

FBST 8-PLC GY - Pont enfichable unique 2967688

FBST 14-PLC BK - Pont enfichable unique 2967691

ZB 10:UNBEDRUCKT - Ruban de repérage ZB 1053001

ZB 10 CUS - Ruban de repérage ZB 0824941

ZB10,LGS:L1-N,PE - Repères pour blocs de jonction 1053412

ZB10,LGS:U-N - Repères pour blocs de jonction 1053438

UC-TM 10 - Repères pour blocs de jonction 0818069

UC-TM 10 CUS - Repères pour blocs de jonction 0824605

UCT-TM 10 - Repères pour blocs de jonction 0829142

UCT-TM 10 CUS - Repères pour blocs de jonction 0829623

ZB 12:UNPRINTED - Ruban de repérage ZB 0812120

ZB 12 CUS - Ruban de repérage ZB 0824942

ZB 12,LGS:L1-N,PE - Ruban de repérage ZB 0812146

UC-TM 12 - Repères pour blocs de jonction 0819194

UC-TM 12 CUS - Repères pour blocs de jonction 0824613

UCT-TM 12 - Repères pour blocs de jonction 0829144

UCT-TM 12 CUS - Repères pour blocs de jonction 0829630

NS 35/ 7,5 PERF 2000MM - Profilé percé 0801733

NS 35/ 7,5 UNPERF 2000MM - Profilé plein 0801681

NS 35/ 7,5 WH PERF 2000MM - Profilé percé 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Profilé plein 1204122

NS 35/ 7,5 AL UNPERF 2000MM - Profilé plein 0801704

NS 35/ 7,5 ZN PERF 2000MM - Profilé percé 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - Profilé plein 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Profilé plein 0801762

NS 35/ 7,5 CAP - Bouchon d'extrémité 1206560

NS 35/15 PERF 2000MM - Profilé percé 1201730

NS 35/15 UNPERF 2000MM - Profilé plein 1201714

NS 35/15 WH PERF 2000MM - Profilé percé 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - Profilé plein 1204135

NS 35/15 AL UNPERF 2000MM - Profilé plein 1201756

NS 35/15 ZN PERF 2000MM - Profilé percé 1206599

NS 35/15 ZN UNPERF 2000MM - Profilé plein 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - Profilé plein 1201895

NS 35/15 CAP - Bouchon d'extrémité 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Profilé plein 1201798

PLC-ATP BK - Séparateur 2966841

PLC-ESK GY - Bloc de jonction d'alimentation 2966508

SZF 1-0,6X3,5 - Tournevis 1204517

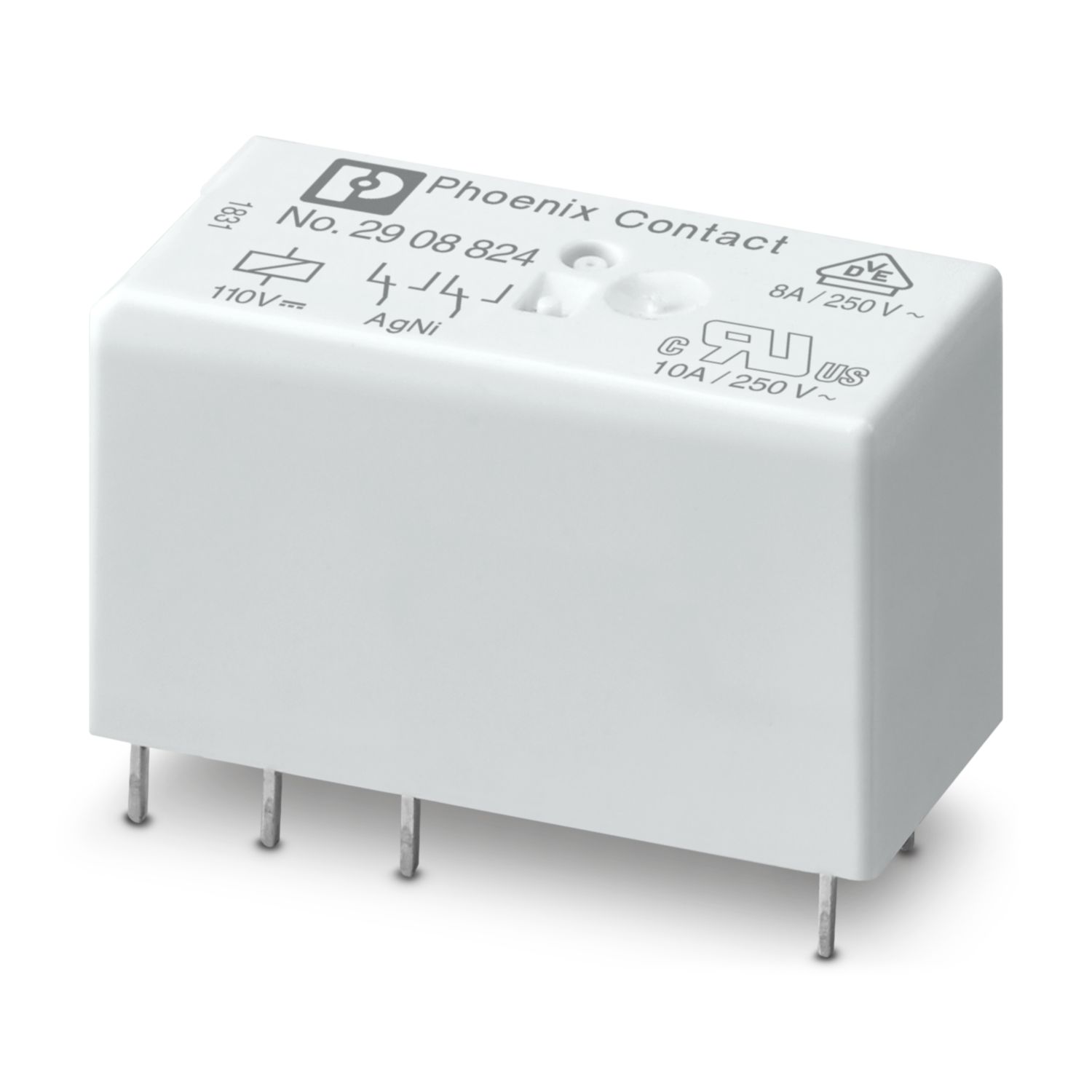

REL-MR-110DC/21-21/EX - Relais individuels 2908824
