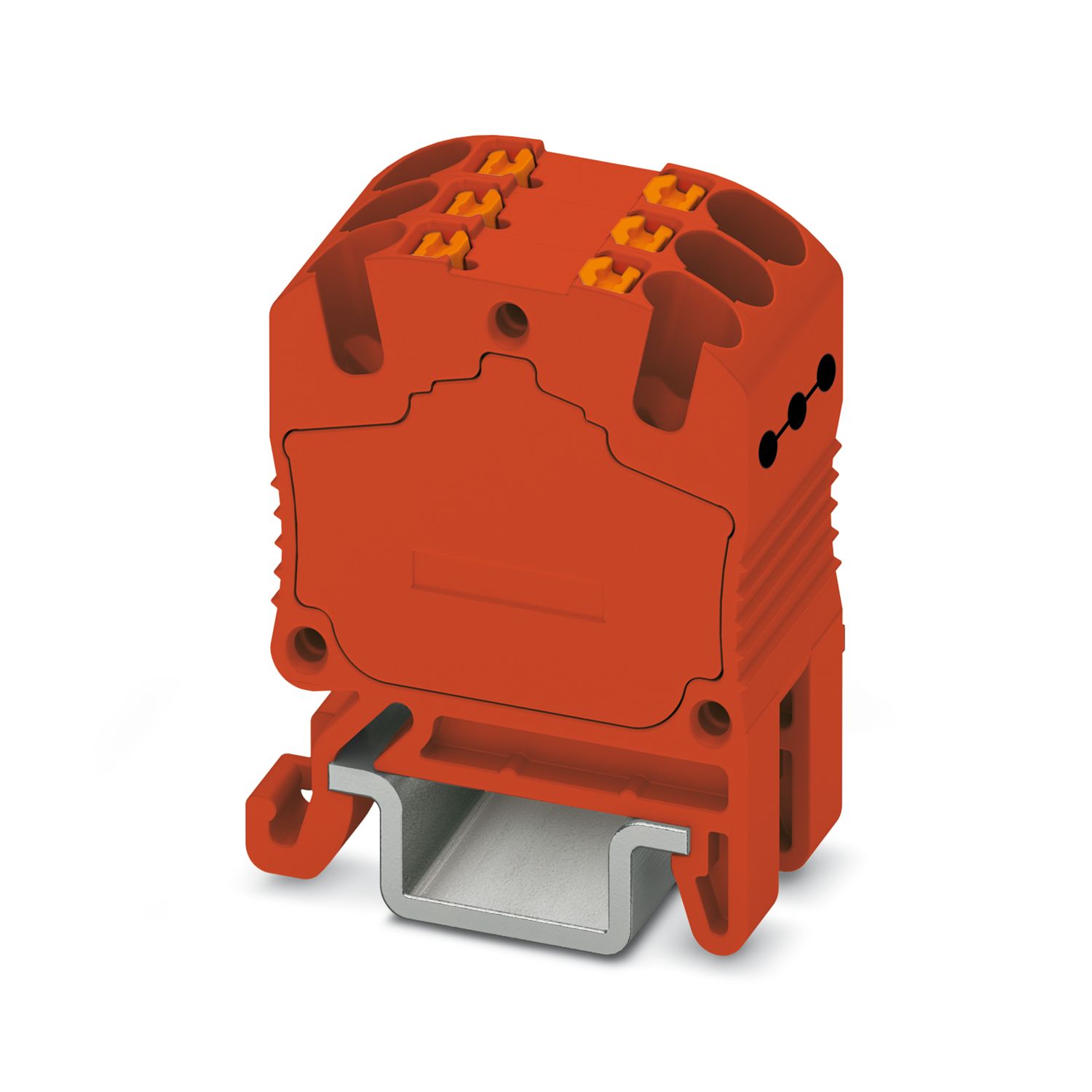

MP 6X1,5 RD - Micro-bloc de jonction de traversée - 3248196

Propriétés du produit

Nombre de connexions	6
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Propriétés électriques

Tension de tenue aux chocs assignée	6 kV

Caractéristiques de raccordement

Nombre de raccordements par étage	6
Section nominale	1,5 mm²
Section assignée AWG	14
Longueur à dénuder	8 mm ... 10 mm
Gabarit	A1 / B1
Connexion selon la norme	CEI 60947-7-1/CEI 60947-7-2
Section de conducteur rigide	0,14 mm² ... 1,5 mm²
Section du conducteur AWG	26 ... 16 (conversion selon CEI)
Section de conducteur souple	0,14 mm² ... 1,5 mm²
Section de conducteur souple [AWG]	26 ... 16 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,25 mm² ... 1,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,25 mm² ... 1,5 mm²
Int. nom.	17,5 A
Courant de charge maximal	17,5 A
Tension nominale	500 V
Section de raccordement par enfichage direct
Section de conducteur rigide	0,34 mm² ... 1,5 mm²
Section de conducteur rigide [AWG]	24 ... 16 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,5 mm² ... 1,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,5 mm² ... 1,5 mm²

Dimensions

Largeur	12,6 mm

Indications sur les matériaux

Coloris	rouge
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))	125 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	125 °C

Contrôles électriques

Essai de tension de choc
Tension témoin valeur de consigne	7,3 kV
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
Résistance aux courants de courte durée 1,5 mm²	0,18 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	1,89 kV
Résultat	Essai réussi

Propriétés mécaniques

Caractéristiques mécaniques
Paroi latérale ouverte	non

Contrôles mécaniques

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 15
Force d'essai, valeur de consigne	1 N
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	10 tr./min
Tours	135
Section de conducteur/poids	0,14 mm²/0,2 kg
	1,5 mm²/0,4 kg
Résultat	Essai réussi

Conditions environnementales et de durée de vie

Vieillissement
Cycles de température	192
Résultat	Essai réussi
Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Forme de choc	Semi-sinusoïdal
Accélération	30g
Durée des chocs	18 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi

Normes et spécifications

Connexion selon la norme	CEI 60947-7-1/CEI 60947-7-2

Montage

Référence	3248196
Conditionnement	20 Unité(s)
Commande minimum	20 Unité(s)
Product key	BE2269
GTIN	4055626252278
Poids par pièce (emballage compris)	5,88 g
Poids par pièce (hors emballage)	5,88 g
Pays d'origine	PL

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
