Protection fine avec filtre secteur
SFP 1-20/120AC
-
Dispositif de protection antisurtension filtre CEM
2856702
Protection d'appareil, selon type 3 / classe III, avec filtre anti-parasite contre les perturbations haute fréquence, pour réseaux d'alimentation monophasés avec N et PE distincts (système à 3 conducteurs : L1, N, PE), avec contact de signalisation à distance.
Informations détaillées concernant le produit
| Généralités | |
| Remarque | Pour les systèmes IT : installez l'appareil uniquement dans des systèmes IT 120 V équipés d'une installation de mise à la terre commune HT/BT. |
| Type de produit | Filtre secteur |
| Gamme de produits | SFP |
| Type | Module pour profilés monobloc |
| Nombre de pôles | 2 |
| S'utilise dans les pays | USA, CN, BR |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Classe d'essai CEI | III |
| T3 | |
| Types EN | T3 |
| Nombre de ports | Two |
| Affichage/signalisation à distance | |
| Dénomination connexion | Contact de signalisation à distance de défaut |
| Fonction de commutation | Inverseur |
| Tension de service | 12 V AC ... 250 V AC |
| 250 V DC (250 mA DC) | |
| Courant de service | 100 mA AC ... 1 A AC |
| 1 A DC (48 V DC) | |
| Type de raccordement | Blocs de jonction à vis |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| 4,5 lbf-in. ... 5,5 lbf-in. | |
| Section de conducteur souple | 2,5 mm² ... 4 mm² |
| Section de conducteur rigide | 2,5 mm² ... 6 mm² |
| Section conduct. AWG | 14 ... 10 |

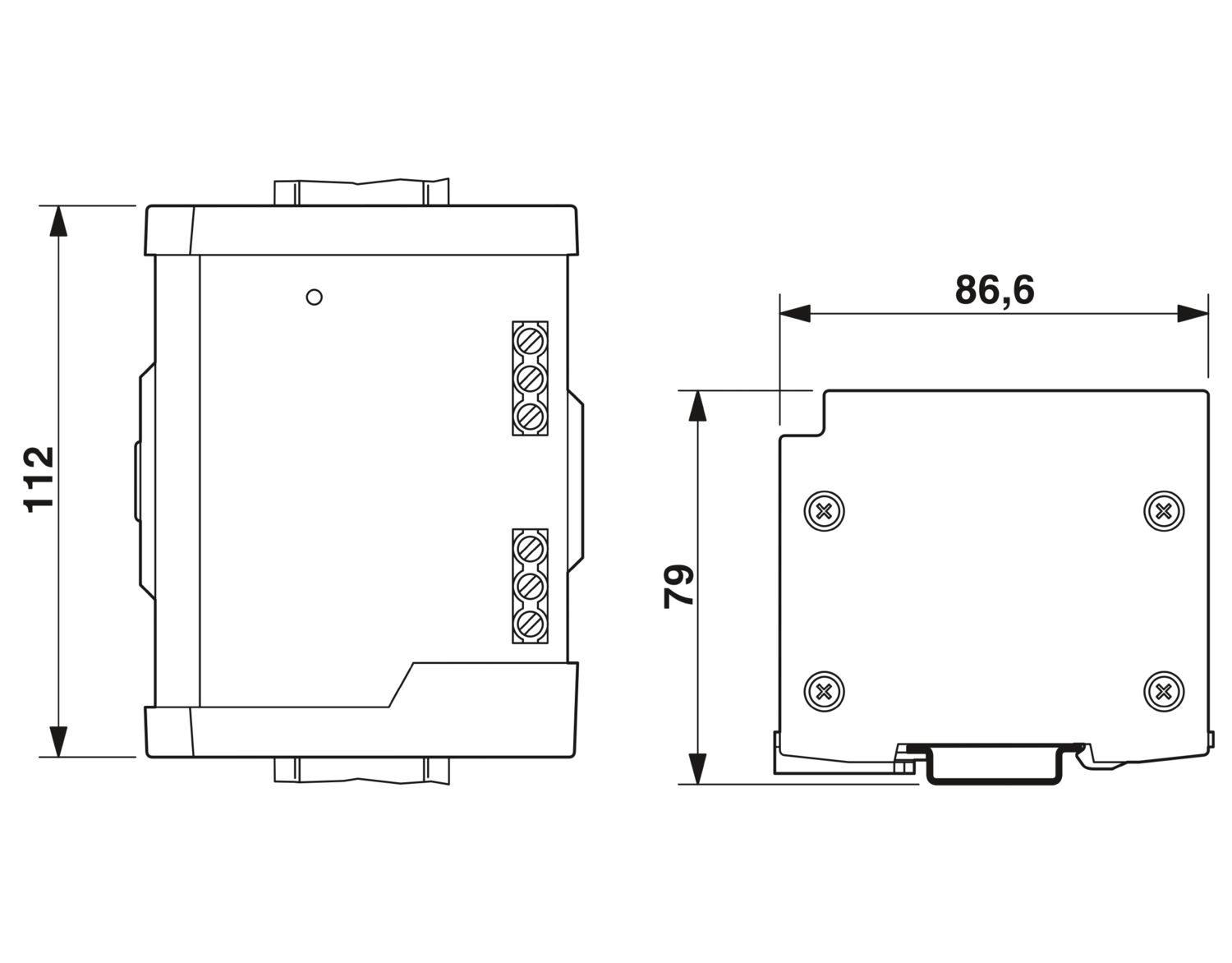

| Dessin coté |
|
| Largeur | 112 mm |
| Hauteur | 86,6 mm |
| Profondeur | 79 mm |
| Couleur | noir (RAL 9005) |
| argenté | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau isolant | ABS |
| Matériau du boîtier | Aluminium |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| Sens de l'action | L-N & L(N)-PE |
| Tension nominale UN | 120 V AC (TN) |
| 120 V AC (TT - uniquement avec un disjoncteur différentiel) | |
| 120 V AC (IT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 150 V AC |

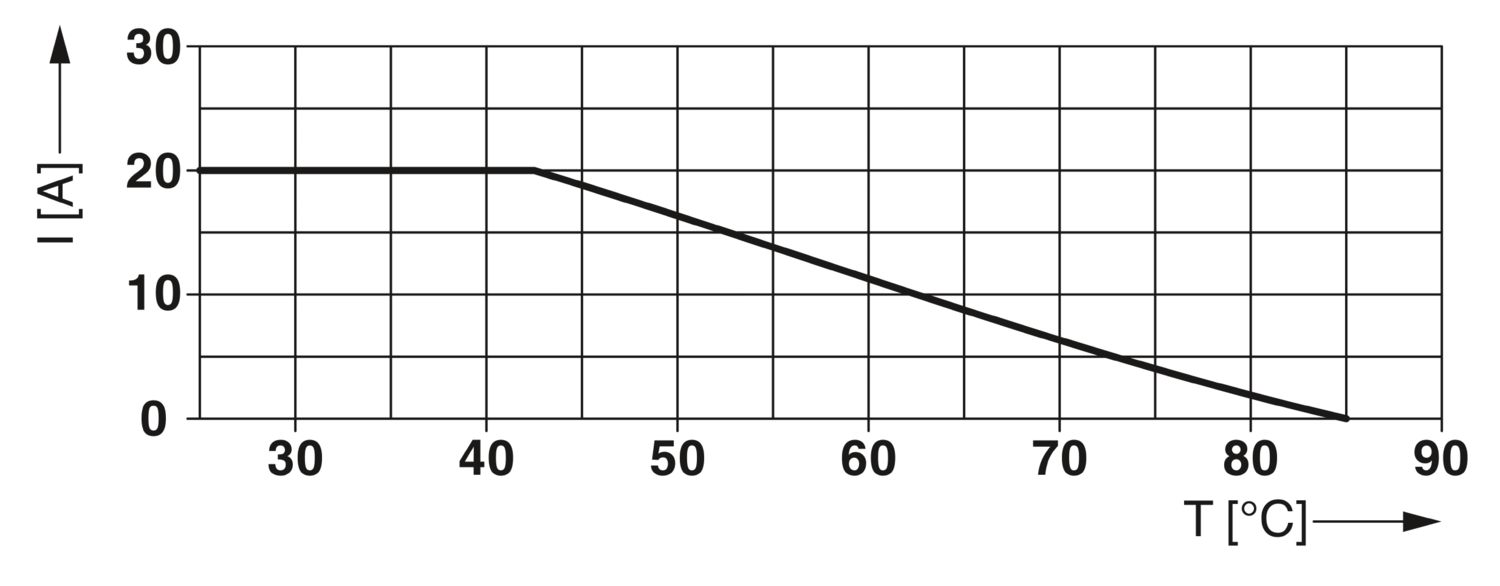

| Courant de charge nominal IL | 20 A (40 °C) |
| Courant résidual IPE | ≤ 0,6 mA |
| Consommation de puissance en veille PC | ≤ 7,5 VA (pour UREF) |
| ≤ 10 VA (pour UC) | |
| Tension d'essai de référence UREF | 132 V AC |
| Courant nom. de décharge In (8/20)µs. | 3 kA |
| Choc combiné UOC | 6 kV (3 kA) |
| Niveau de protection en tension Up | ≤ 0,45 kV |
| Réponse au TOV pour UT (L-N) | 175 V AC (5 s / mode résistance) |
| 240 V AC (5 s / mode défaillance sécurisée) | |
| 208 V AC (120 min / mode défaillance sécurisée) | |
| Réponse au TOV pour UT (L-PE) | 208 V AC (5 s / mode résistance) |
| 175 V AC (120 min / mode résistance) | |
| 1332 V AC (200 ms / mode défaillance sécurisée) | |
| Réponse au TOV pour UT (N-PE) | 1200 V AC (200 ms / mode défaillance sécurisée) |
| Temps de réponse tA | ≤ 25 ns |
| Capacité (L-N) | 1 µF ±10 % |
| 10 nF ±10 % (X2-275 V) | |
| Capacité (L-PE) | 2,2 nF ±20 % (Y2-250 V) |
| Capacité (N-PE) | 2,2 nF ±20 % (Y2-250 V) |
| Protection max. en amont nécessaire | 20 A (MCB B / usage général) |
| 16 A (IT - MCB B / usage général) | |
| Perte d'insertion aE, sym. | 20 dB (≥ 100 kHz / 50 Ω) |
| Perte d'insertion aE, asym. | 30 dB (≥ 1 MHz / 50 Ω) |
| Courant de court-circuit assigné ISCCR | 5 kA AC (TN/TT) |
| 1 kA AC (IT) | |
| Données de filtre | |
| Résistance de décharge | 820 kΩ |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Spécifications UL | |
| Tension maximale permanente (MCOV L-N) | 150 V AC |
| Tension permanente maximale MCOV (L-G) | 150 V AC |
| Tension maximale permanente MCOV (N-G) | 150 V AC |
| Capacité de charge en court-circuit (SCCR) | 5 kA |
| Protection de tension nominale (VPR L-N) | 500 V |
| Protection de tension nominale VPR (L-G) | 500 V |
| Protection de tension nominale VPR (N-G) | 500 V |
| Courant nominal de décharge In | 3 kA |
| Circuits de protection | L-N |
| L-G | |
| N-G | |
| Système de distribution d'énergie | Single phase |
| Fréquence nominale | 50/60 Hz |
| Type SPD | 2CA |
| Affichage/signalisation à distance UL | |
| Tension de service | 12 V AC ... 250 V AC |
| Tension de service DC | 250 V DC (250 mA DC) |
| Courant de service AC | 100 mA AC ... 1 A AC |
| Courant de service DC | 1 A DC (48 V DC) |
| Caractéristiques de raccordement UL | |
| Couple de serrage | 5 lbf-in. ... 7 lbf-in. |
| Section conduct. AWG | 12 ... 10 |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | DIN VDE 0110-1 / CEI 60664-1 / CEI 61643-1 |
| Normes/prescriptions | CEI 61643-11 |
| Remarque | 2011 |
| Normes/prescriptions | EN 61643-11 |
| Remarque | 2012 |
| Type de montage | Profilé : 35 mm |
UL Recognized
Identifiant de lhomologation: FILE E 330181EAC
Identifiant de lhomologation: RU C-DE.*09.B.00169CSA
Identifiant de lhomologation: 13631CSAus
Identifiant de lhomologation: 13631UAE-RoHS
Identifiant de lhomologation: 23-10-88892
Avantages
Effet de protection optimisé par un circuit de protection combiné pour absorber les surtensions transitoires et atténuer les perturbations à haute fréquence

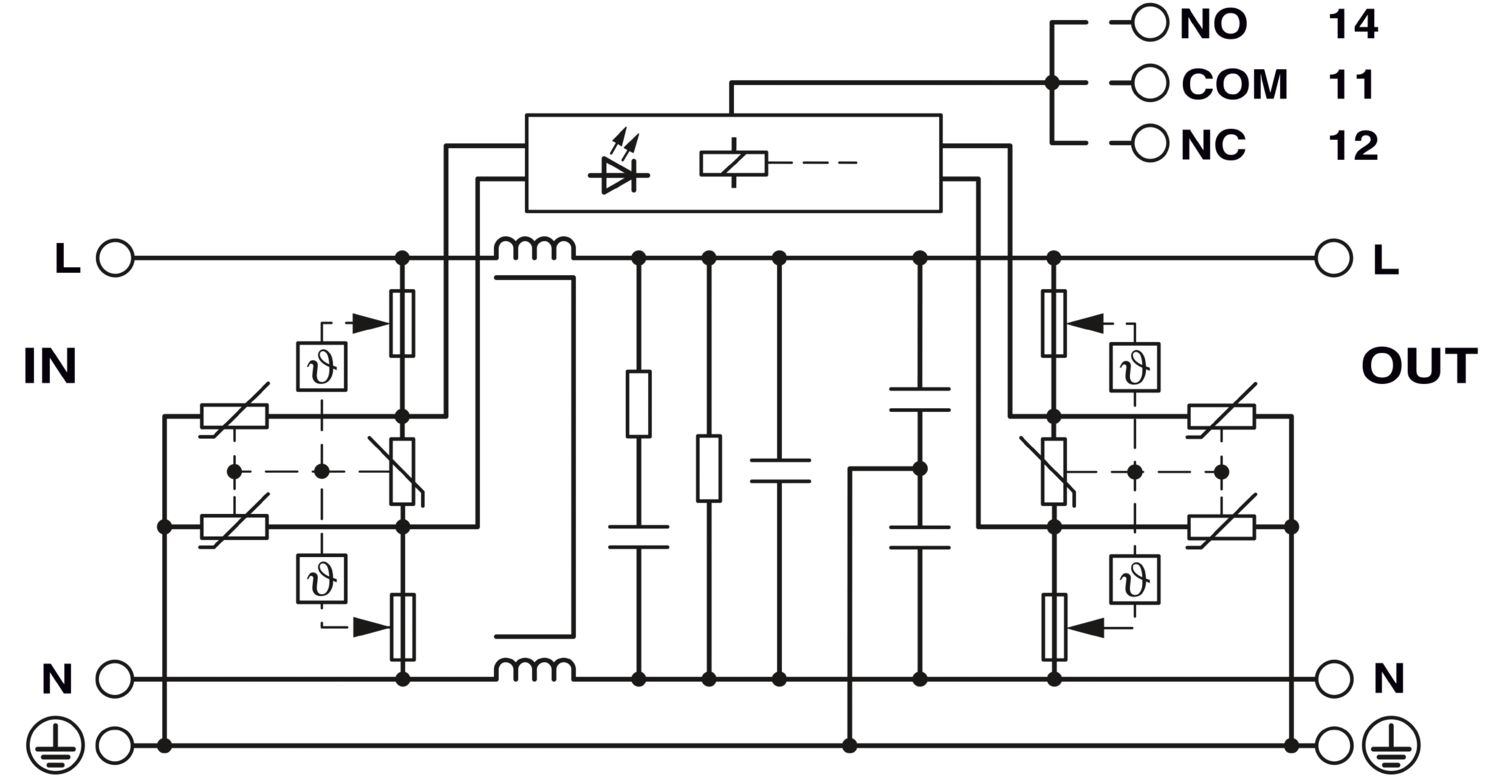

Structure symétrique du circuit de protection avec composants de parafoudre basse tension côtés entrée et sortie du filtre
Protection contre la chaleur excessive par la surveillance thermique du circuit de protection
Utilisation polyvalente grâce à une conception universelle du circuit
