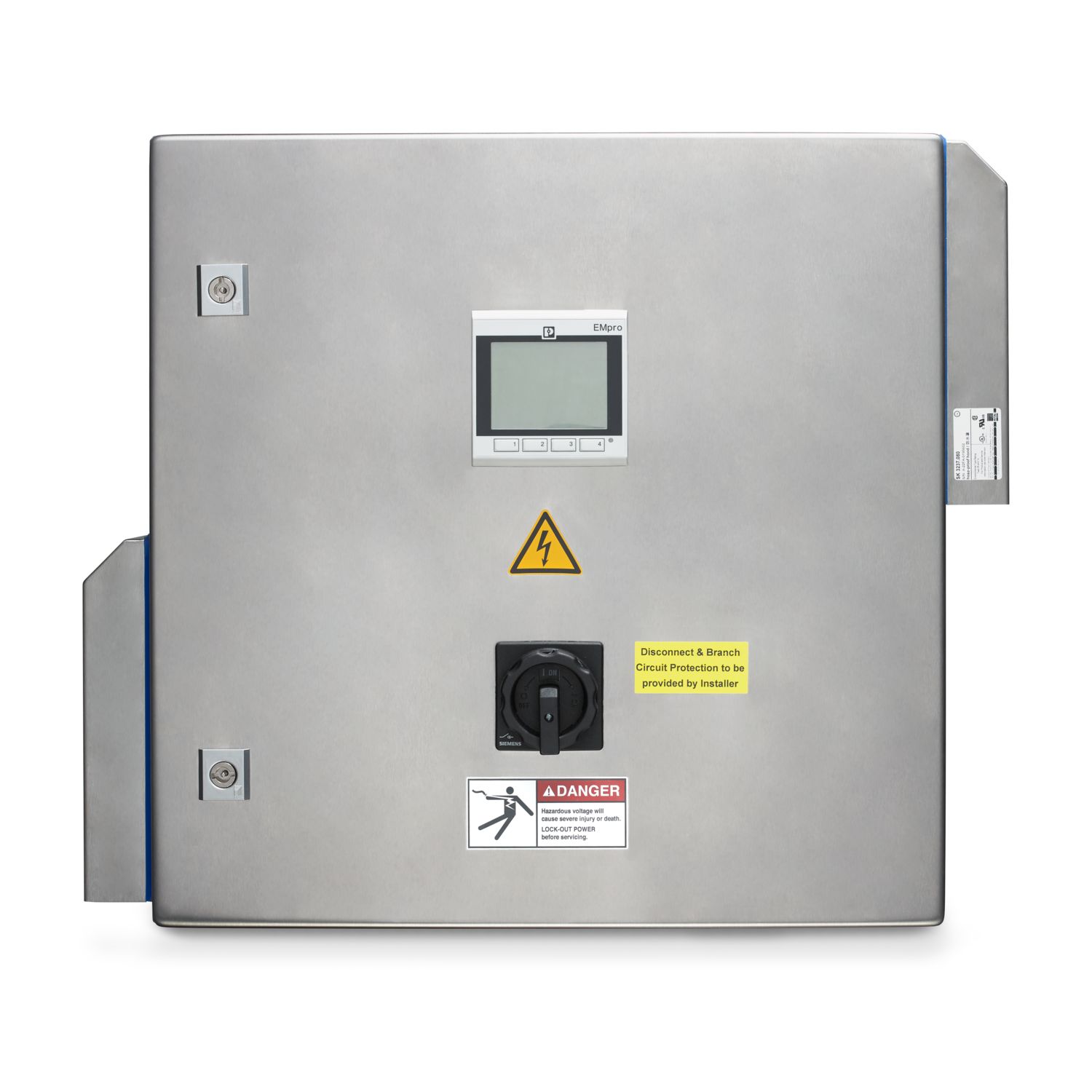

L'ensemble de commutateurs Data Collection Box (DCB) enregistre les valeurs de signaux et de mesure dans les réseaux de production au moyen de capteurs connectés. Des signaux TOR et analogiques et des signaux de température peuvent être enregistrés.
La Data Collection Box peut être utilisée dans les installations greenfield et brownfield. Elle s'intègre facilement dans un environnement de production existant. Les données sont collectées en parallèle de sorte à préserver le marquage CE des machines.

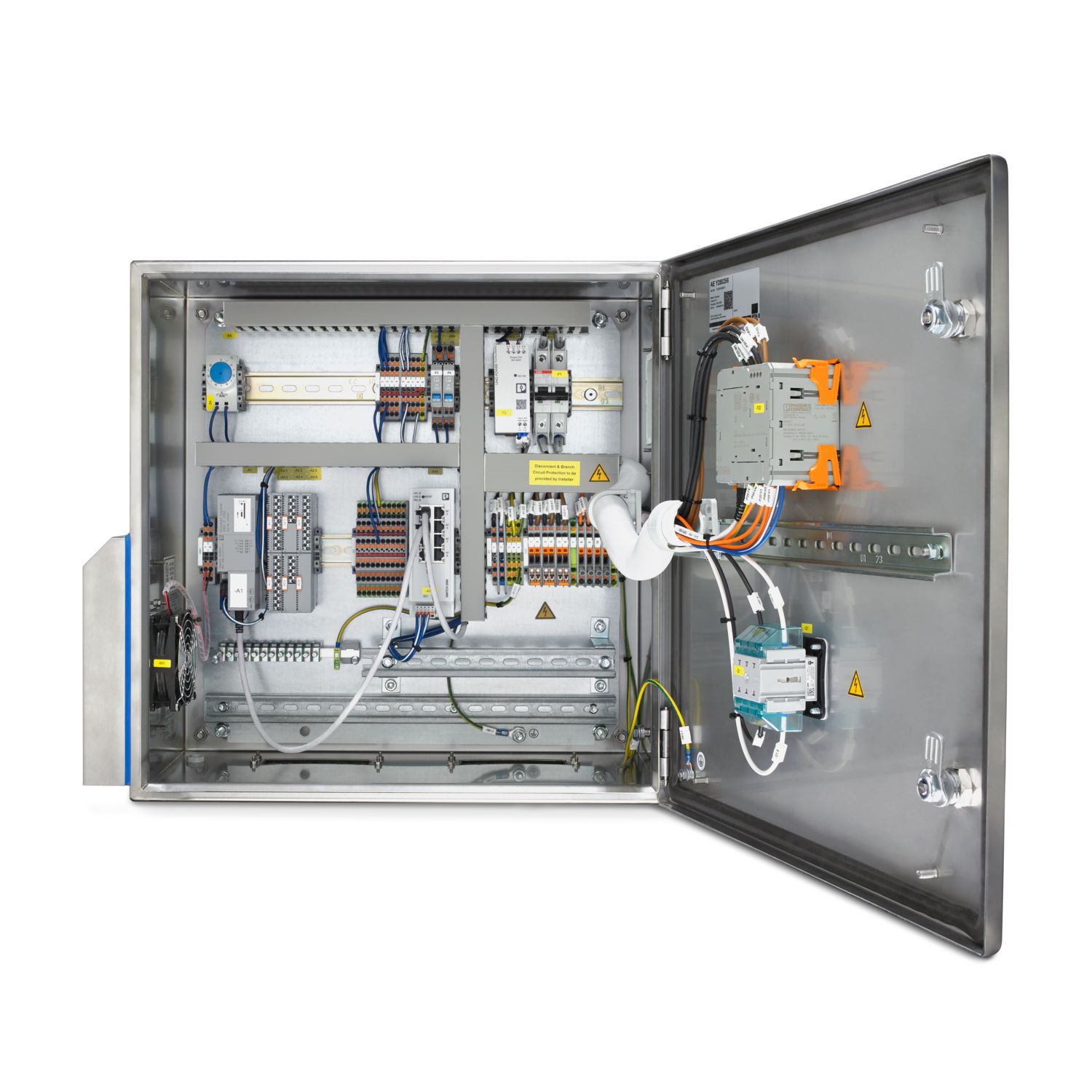

Le composant principal d'une Data Collection Box est une PLCnext Control avec framework Internet industriel des objets. Le framework Internet industriel des objets permet une collecte simple de données énergétiques et de process. La Data Collection Box prend en charge les protocoles de communication tels que Modbus et PROFINET.
La configuration des signaux entrants et sortants ainsi que leur modulation s'effectue via la gestion basée sur le web de la PLCnext Control. Aucune connaissance en programmation n'est requise. Les données collectées sont dotées d'un horodatage, normalisées, stockées temporairement et si nécessaire, transmises à un système de niveau supérieur.
La Data Collection Box est optimisée pour l'utilisation avec l'ensemble de commutateurs Secure Edge Box (voir « Accessoires »). En tant que passerelle, la Secure Edge Box réachemine les données des Data Collection Box connectées à des systèmes de niveau supérieur et le cas échéant à des systèmes cloud établis.
REMARQUE IMPORTANTE :
L'extension de fonction de la Data Collection Box nécessite des logiciels d'application supplémentaires. Vous pouvez acheter et télécharger la licence correspondante dans le PLCnext Store (https://www.plcnextstore.com).
Présentation des licences :
• IIoT Framework
• InfluxDB for PLCnext x86
• Grafana for PLCnext x86
• NodeRED for PLCnext x86
• MLnext Execution
