M23, Embases paroi avant, série: CA, droit, blindé: oui, Pour verrouillage standard et SPEEDCON, Nombre de pôles: 16, Sens de rotation: standard, type de contact: Mâle, Raccordement soudé, Joint plat, cote de bride: 25 mm x 25 mm, codage: N, L'article est sans plomb, conformément à la directive RoHS II, sans exception 6c (Pb < 0,1 %)
| Type de produit | Connecteurs circulaires (côté appareil) |

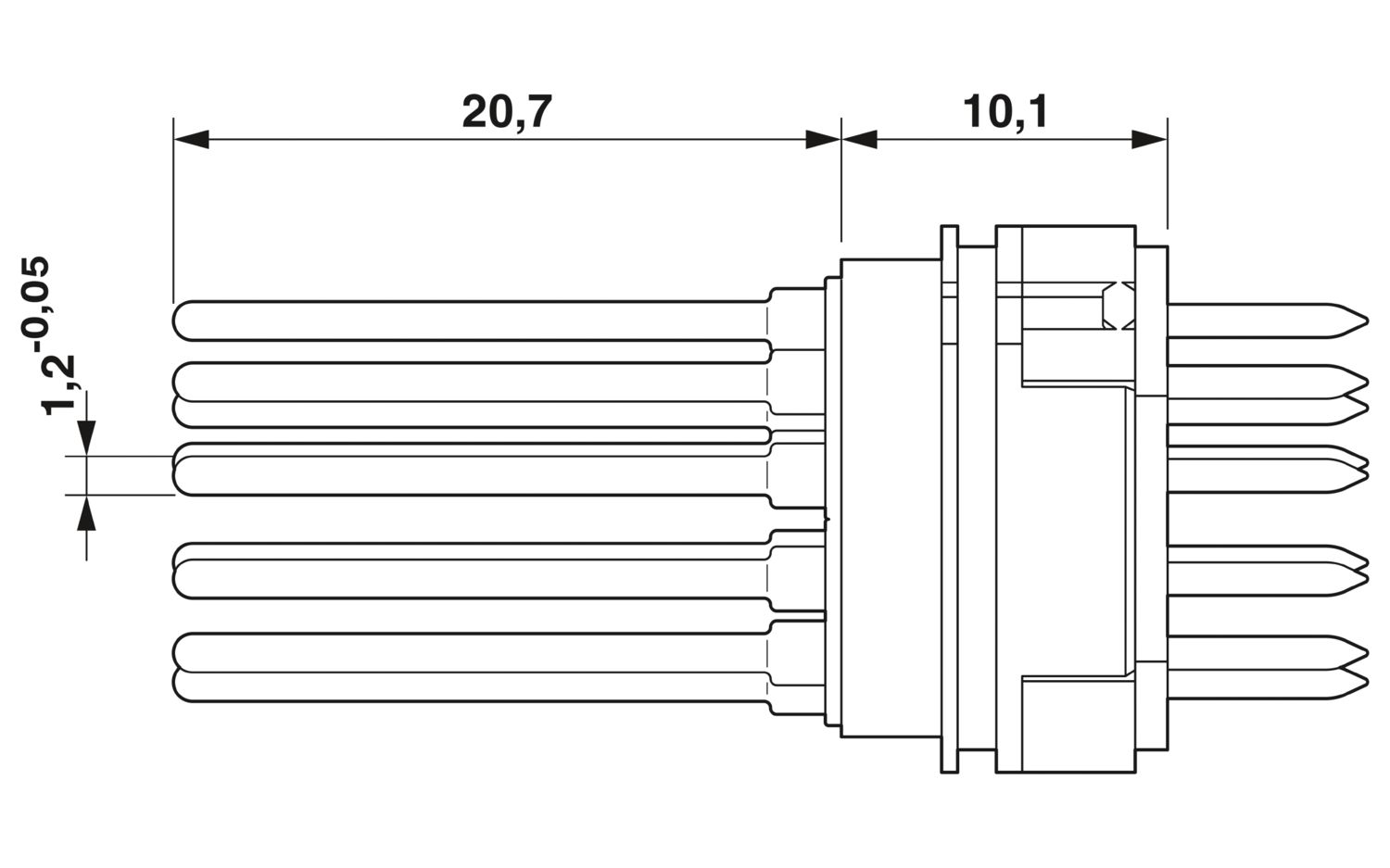

| Dessin coté |
|
| Longueur du picot | 17,5 mm |
| 17,5 mm |
| Corps isolant | |
| Détrompage | N |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Type de raccordement | Raccordement soudé |
| Type de contact | Mâle |
| Application | Signal |
| Nombre de pôles | 16 |
| Sens de rotation | standard |
| Enfichable | 16 |
| Nombre Contact (Groupe de contacts 1) | 16 |
| Diamètre Contact (Groupe de contacts 1) | 1 mm |
| Courant de référence Contact (Groupe de contacts 1) | 8 A (avec section de raccordement max.) |
| Tension de référence Contact (Groupe de contacts 1) | 48 V AC |
| 74 V DC | |
| Tension de tenue aux chocs assignée | 1,5 kV |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Boîtier | |
| Type de filetage | M23 |
| Mode de verrouillage | Pour verrouillage standard et SPEEDCON |
| Raccordement à filetage Pg | sans |
| Cote de bride | 25 mm x 25 mm |
| Matériau du boîtier | GD-Zn |
| Indice de protection (enfiché) | IP67 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 48 V | 5 A | 18 |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 48 V | 8 A | 18 |
