Élément de contact, nombre de pôles: 24+PE, taille: B24, Mâle, Raccordement vissé, 500 V, 16 A, 0,5 mm2 ... 2,5 mm2

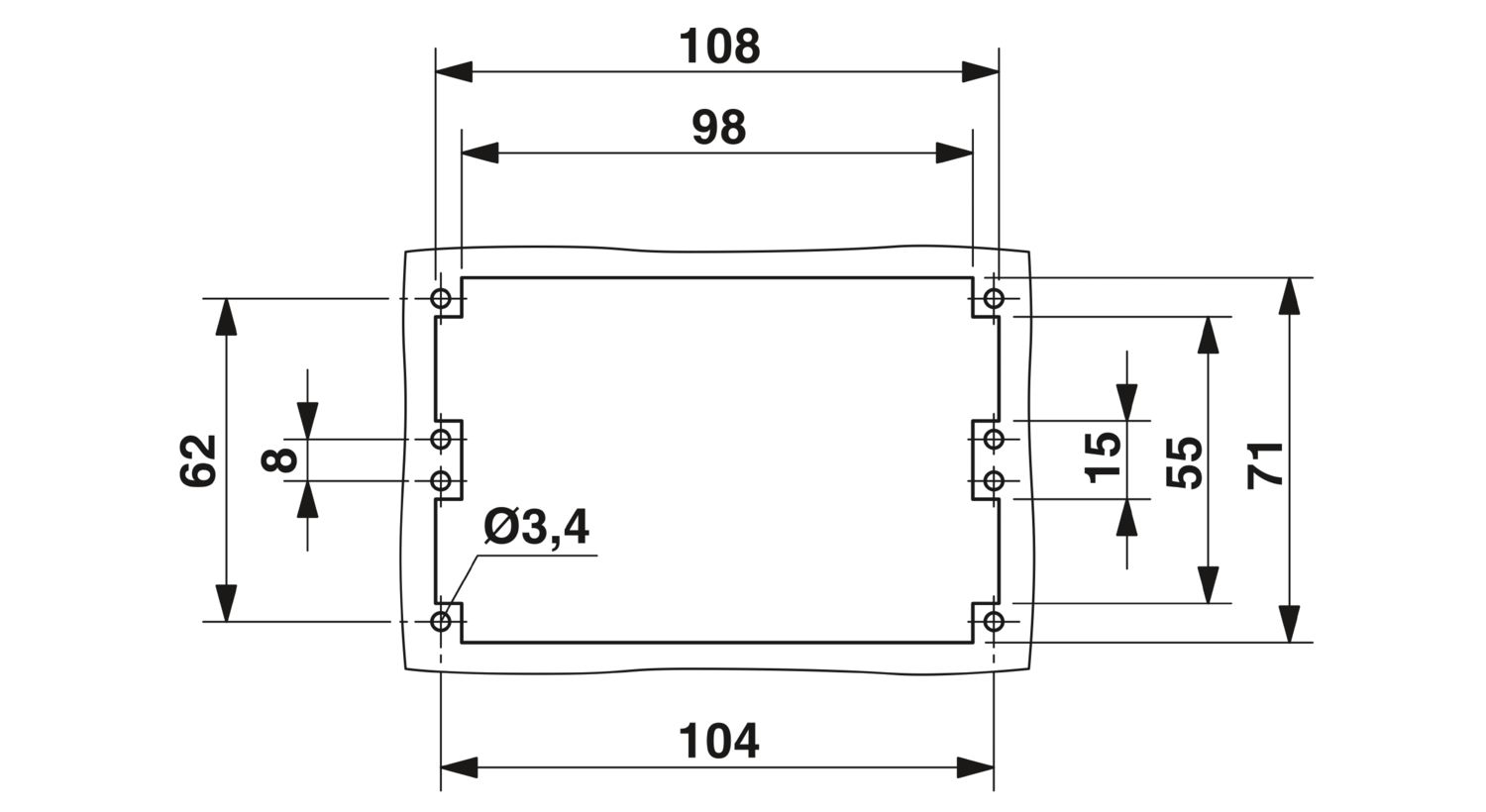

| Généralités | pour conducteurs souples avec ou sans embouts |
| Généralités | Les connecteurs ne doivent être manipulés que hors charge/tension. |
| Instructions de montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Type de produit | Élément de contact à polarité fixe |
| Série | HC-B |
| Type | B24 |
| B48 | |
| Nombre de pôles | 24 |
| Enfichable | 24+PE |
| Numérotation des contacts | 25 - 48 |
| Type de matériau du contact | tourné |
| Lame de tournevis | 0,5 x 3,5 mm |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Dessin coté |
|
| Largeur | 34 mm |
| Hauteur | 32 mm |
| Longueur | 111 mm |
| Distance horizontale entre les trous de perçage | 104 mm |
| Distance verticale entre les trous de perçage | 27 mm |
| Caractéristiques mécaniques | |
| Diamètre de contact | 2,5 mm |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement vissé |
| Connexion selon la norme | CEI / EN |
| Raccordement du conducteur | |
| Section raccordable | 0,5 mm² ... 2,5 mm² |
| Section raccordable AWG | 20 ... 14 |
| Couple de serrage | 0,8 Nm ... 1,2 Nm (Raccordement PE) |
| 0,5 Nm ... 0,8 Nm (Vis de fixation pour le montage dans le boîtier HEAVYCONNEC) | |
| 0,5 Nm ... 0,8 Nm | |
| Longueur de gaine à dénuder de chaque fil | 8 mm |
| Tension de référence (III/3) | 500 V |
| Tension de tenue aux chocs assignée | 6 kV |
| Courant de référence | 16 A |
| SCCR | 5 kA (UL 2237) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
| Normes / Spécifications | PC |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
| Spécifications concernant l'exécution et les essais | DIN EN 61984 |
| DIN EN 60664 | |
| CEI 60352 | |
| Essais | DIN EN 61984 |
| DIN EN 60664 | |
| CEI 60352 | |
| Essai | |
| Normes/prescriptions | PC: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 600 V | 13 A | 22 - 14 |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 600 V | 16 A | - 14 |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 600 V | 14 A | - 14 |
