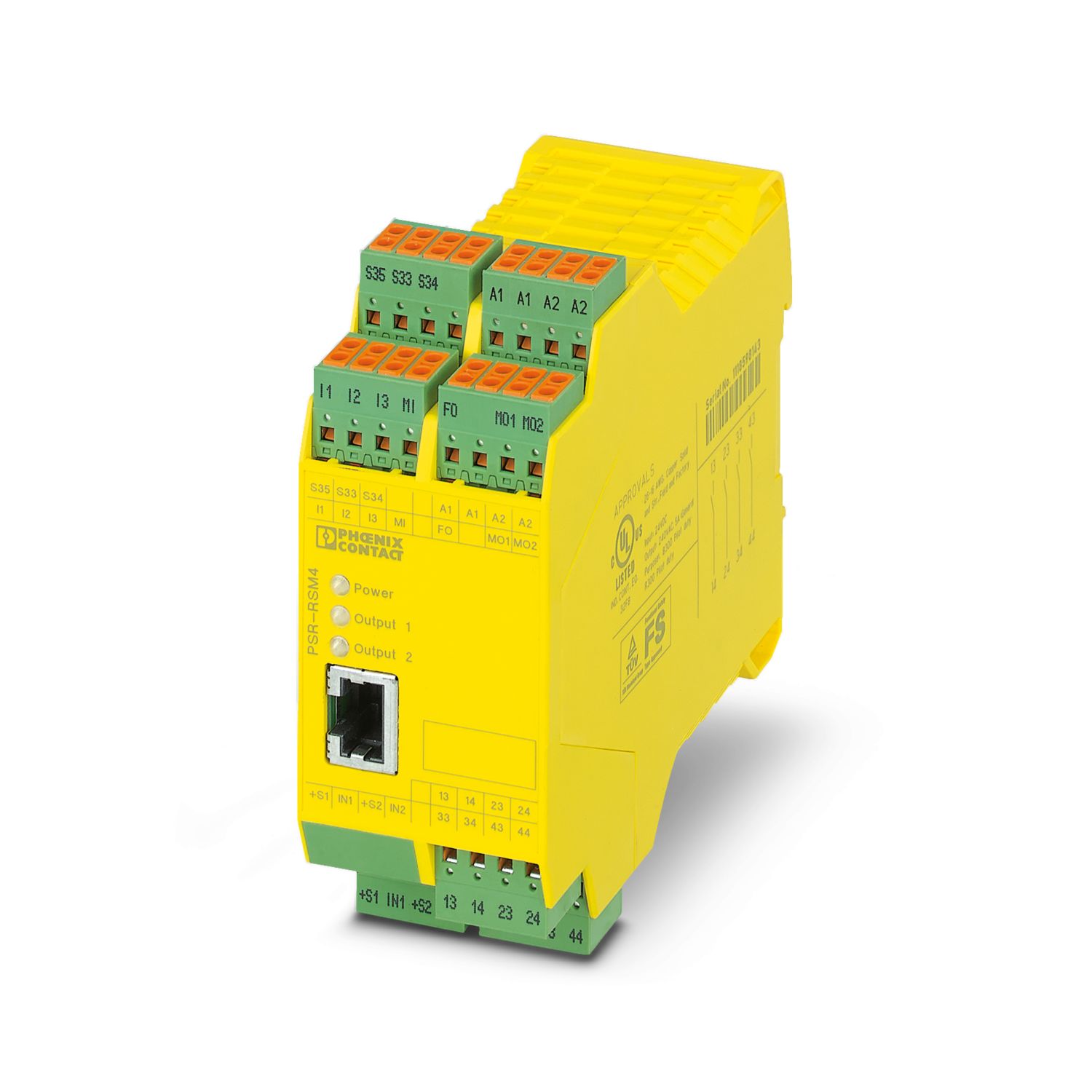

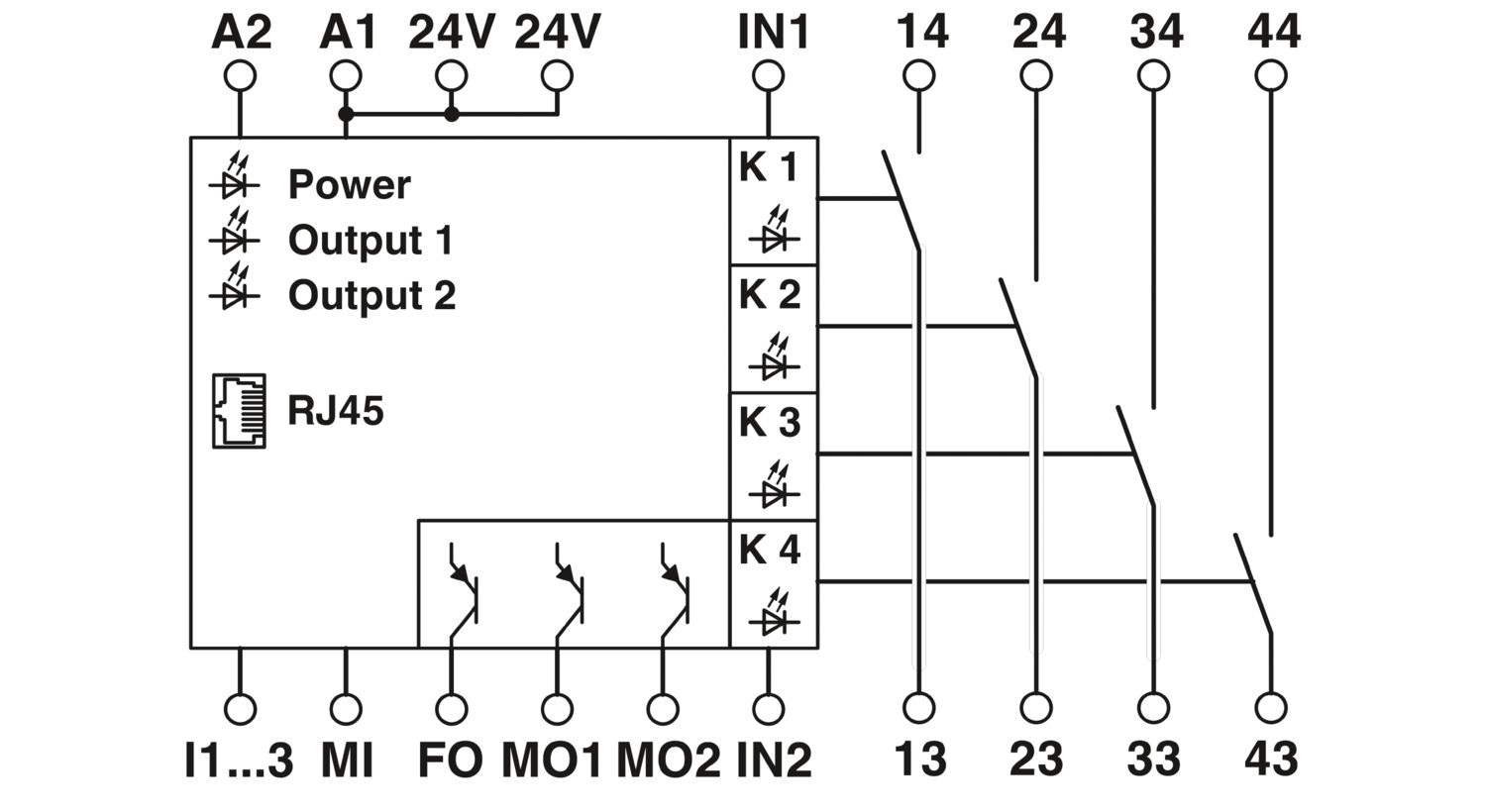

PSR-SPP- 24DC/RSM4/4X1 - Dispositif de commutation de sécurité - 2981541

Propriétés du produit

Type de produit	Dispositif de commutation de sécurité

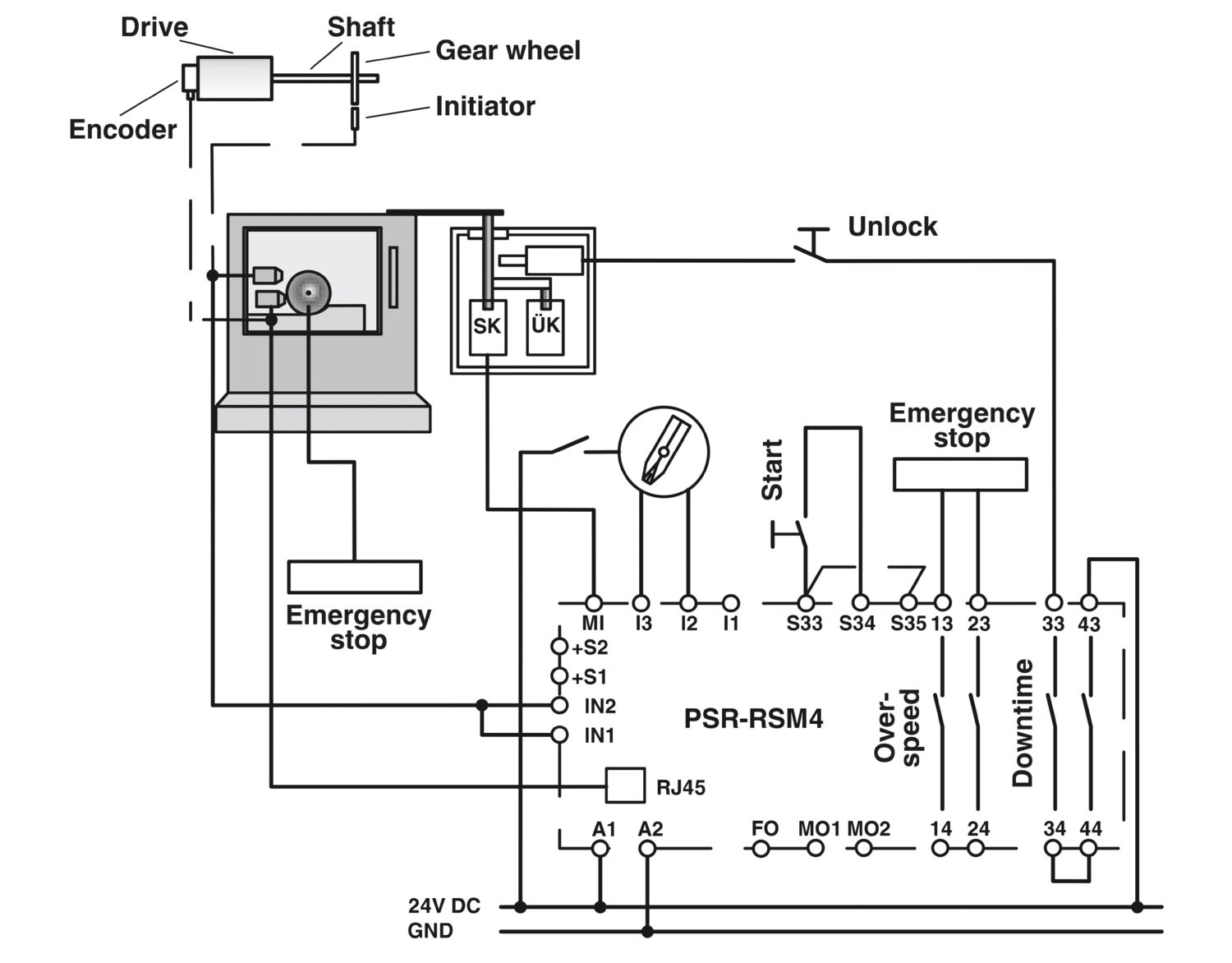

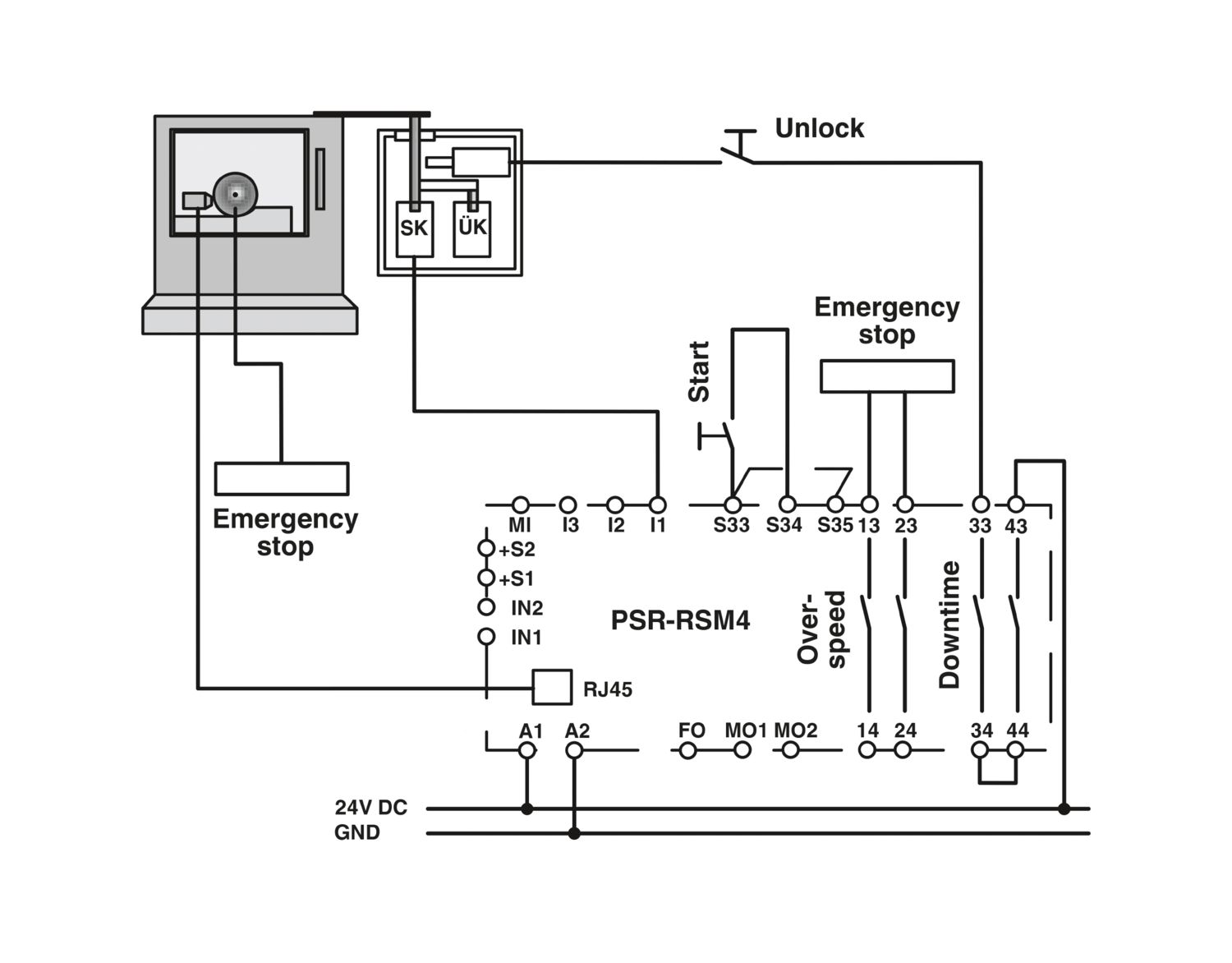

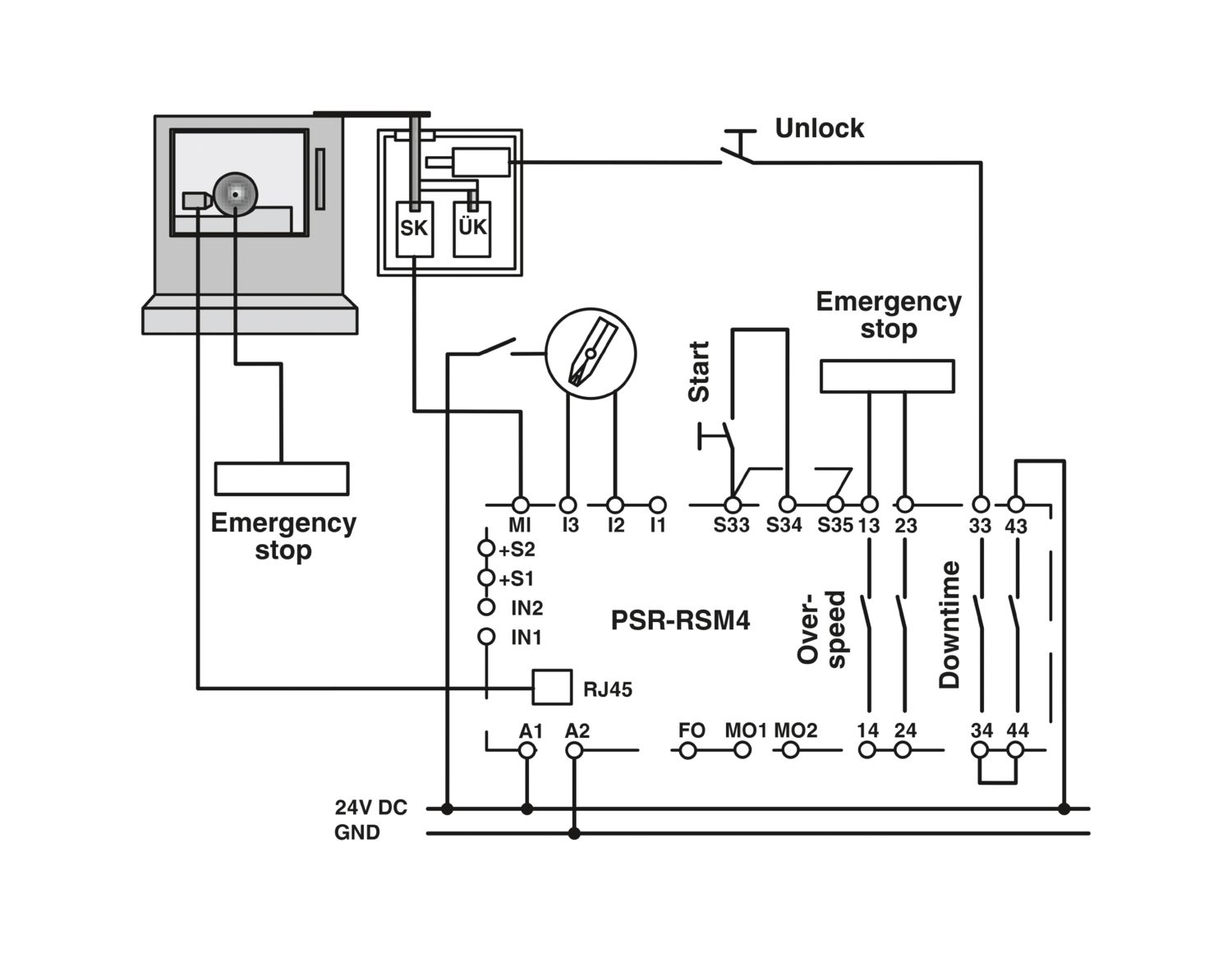

Application	Relais tachymétrique

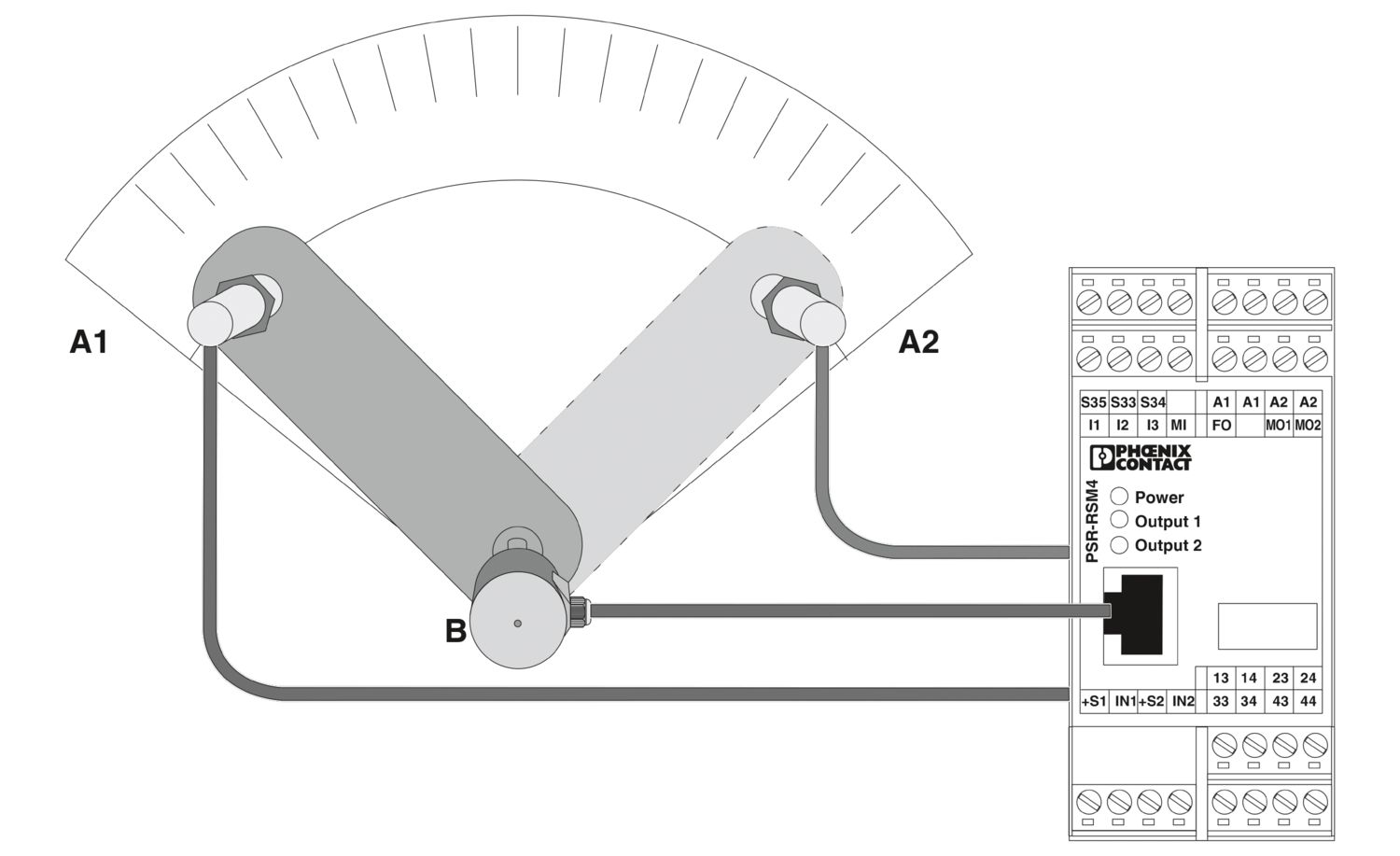

	Contrôleur d'arrêt
Commande	à 2 canaux
Durée de vie mécanique	> 50x 10⁶ cycles
Type de relais	Relais électromécanique avec contacts forcés selon CEI/EN 61810-3
Propriétés d'isolation: Distances dans l'air et lignes de fuite entre les circuits électriques
Catégorie de surtension	II
Degré de pollution	2

Propriétés électriques

Puissance dissipée maximale en condition nominale	2,4 W
Durée d'enclenchement	100 % ED

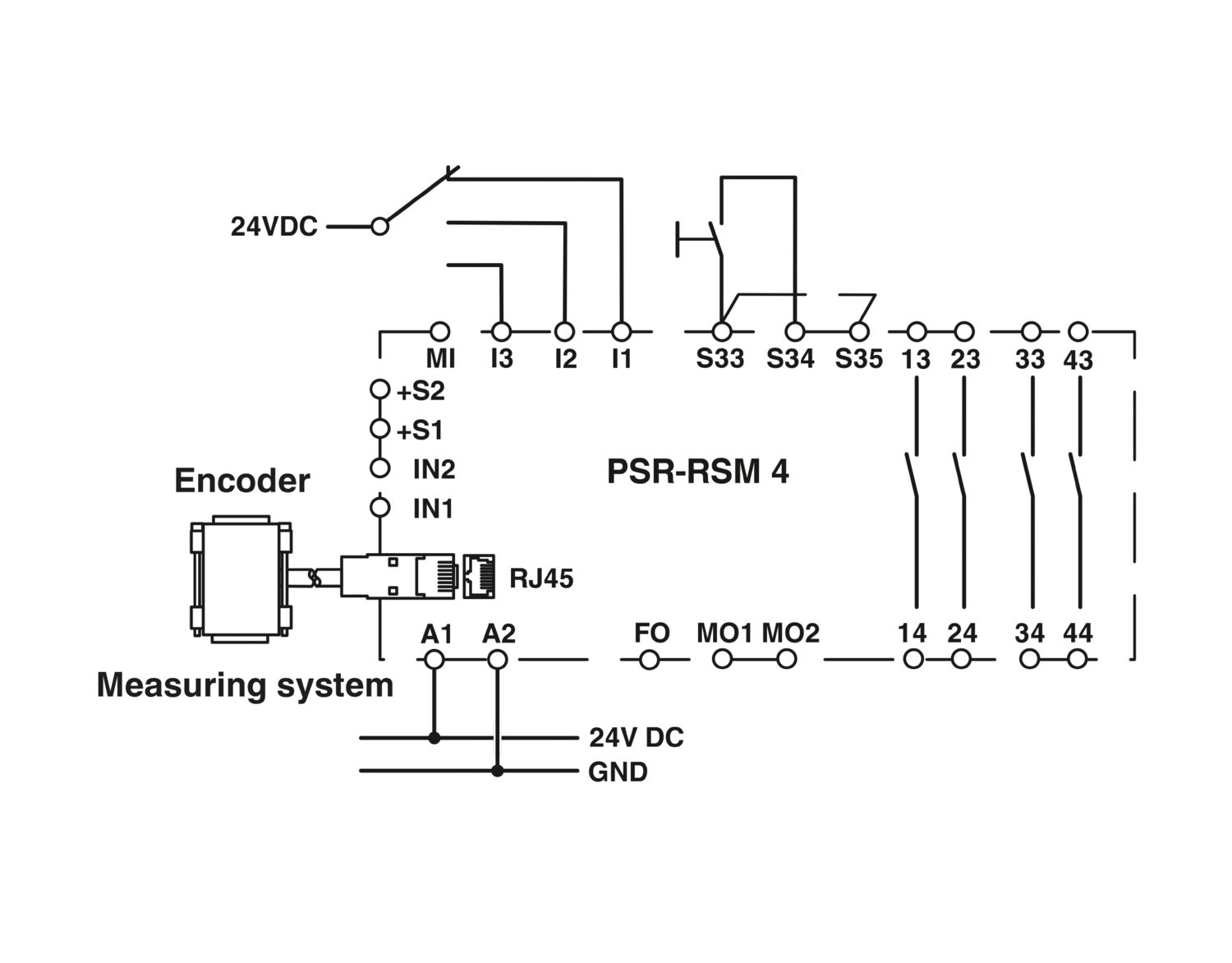

Interfaces	Encodeur

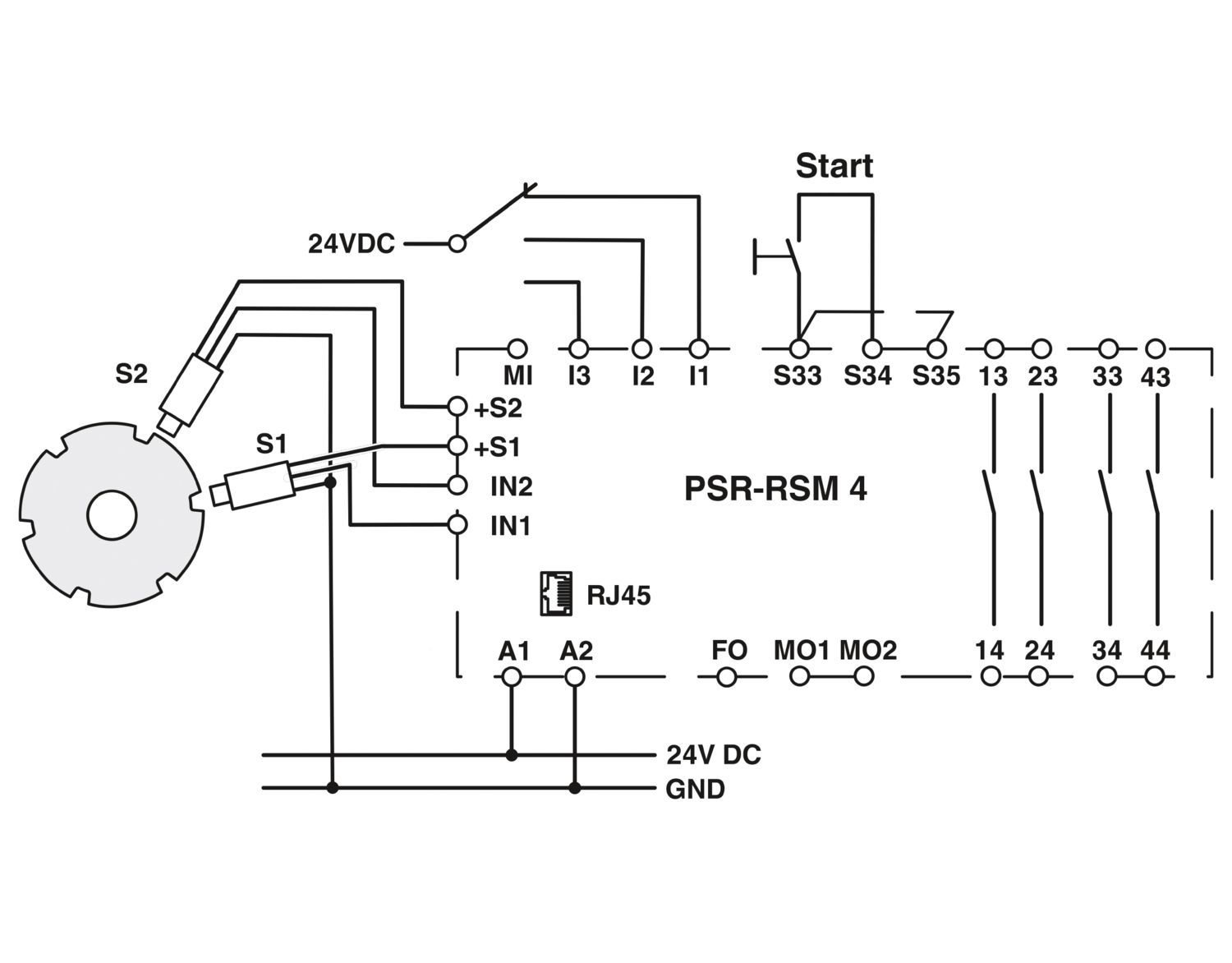

	Connexion de détecteur
Distances dans l'air et lignes de fuite entre les circuits électriques
Tension d'isolement assignée	250 V
Tension de tenue aux chocs assignée / isolation	4 kV / isolation de base (séparation sûre, isolation renforcée et 6 kV entre le circuit électrique d'entrée et les circuits à fermeture.)

Données d'entrée

Généralités
Tension nominale d'entrée U_N	24 V DC
Plage de tension d'entrée rapportée à U_N	0,85 ... 1,1
Courant d'entrée typique pour U_N	100 mA
Tension sur les circuits d'entrée, de démarrage et de retour	env. 24 V DC
Temps d'amorçage typique	15 ms
Temps de retombée typique	12 ms
Temps de réarmement	1 s
Circuit de protection	Parafoudre basse tension; Diode zéner bidirectionnelle
Fréquence de coupure	2 kHz (IN1, IN2)
	400 kHz (RJ45)
Affichage d'état	LED (verte)

Données de sortie

Type de contact	4 circuits de fermeture
Matériau des contacts	AgNi10, + 5 µm Au
Tension de commutation maximale	250 V AC/DC (pour couche d'or endommagée)
Tension de commutation maximale		60 V AC/DC (en présence de la couche d'or)
Tension de commutation minimale	100 mV AC/DC
Intensité permanente limite	5 A
Intensité permanente limite		100 mA (Sorties de signalisation)
Courant d'appel maximum	6 A
Courant d'appel minimum	1 mA
Quadr. Courant cumulé	42,25 A² (I_TH² = I₁² + I₂² + I₃² + I₄²)
Puissance de coupure (charge ohmique) max.	67 W (24 V DC, t = 0 ms)
		36 W (48 V DC, t = 0 ms)
		43 MW (110 V DC, t = 0 ms)
		68 MW (220 V DC, t = 0 ms)
Puissance de commutation minimale	1 mW
Pouvoir de coupure (3600/h cycles)	2 A (24 V (DC13))
Pouvoir de coupure (3600/h cycles)		3 A (230 V (AC15))
Fusible de sortie	6 A gL
Cycle/Signaler
Nombre de sorties	4

Caractéristiques de raccordement

Technologie de raccordement
enfichable	oui
Raccordement du conducteur
Type de raccordement	Raccordement Push-in
Section de conducteur rigide	0,2 mm² ... 1,5 mm²
Section de conducteur souple	0,2 mm² ... 1,5 mm²
Section de conducteur souple avec embout et douille en plastique	0,25 mm² ... 1,5 mm² (uniquement en relation avec CRIMPFOX 6)
Section de conducteur souple avec embout, sans douille en plastique	0,25 mm² ... 1,5 mm² (uniquement en relation avec CRIMPFOX 6)
Section de conducteur AWG	24 ... 16
Longueur à dénuder	8 mm

Dimensions

Largeur	45 mm
Hauteur	112 mm
Profondeur	114,5 mm

Indications sur les matériaux

Coloris	jaune
Matériau du boîtier	PA

Valeurs caractéristiques

Données relatives à la technique de sécurité
Catégorie d'arrêt	0
Données relatives à la technique de sécurité: EN ISO 13849
Catégorie	4
Performance Level (PL)	e
Données relatives à la technique de sécurité: CEI 61508 - Demande élevée
Niveau d'intégrité de sécurité (SIL)	3
Données relatives à la technique de sécurité: CEI 61508 - Faible demande
Niveau d'intégrité de sécurité (SIL)	3
Données relatives à la technique de sécurité: EN CEI 62061
Niveau d'intégrité de sécurité (SIL)	3

Conditions environnementales et de durée de vie

Conditions ambiantes
Indice de protection	IP20
Indice de protection min. du lieu de montage	IP54
Température ambiante (fonctionnement)	-20 °C ... 55 °C
Température ambiante (stockage/transport)	-40 °C ... 70 °C
Hauteur d'utilisation	max. 2000 m (au-d. du niveau de la mer)
Humidité max. admise (stockage/transport)	75 % (en moyenne, 85 % occasionnellement, pas de condensation)
Humidité de l'air max. admissible (service)	75 % (en moyenne, 85 % occasionnellement, pas de condensation)

Normes et spécifications

Distances dans l'air et lignes de fuite entre les circuits électriques
Normes/Prescriptions	DIN EN 60664-1

Montage

Type de montage	Montage sur rail DIN
Instructions de montage	Juxtaposables
Emplacement pour le montage	indifférent

Référence	2981541
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	DNA242
Product key	DNA242
GTIN	4017918996833
Poids par pièce (emballage compris)	363,6 g
Poids par pièce (hors emballage)	363,069 g
Numéro du tarif douanier	90328900
Pays d'origine	DE

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
