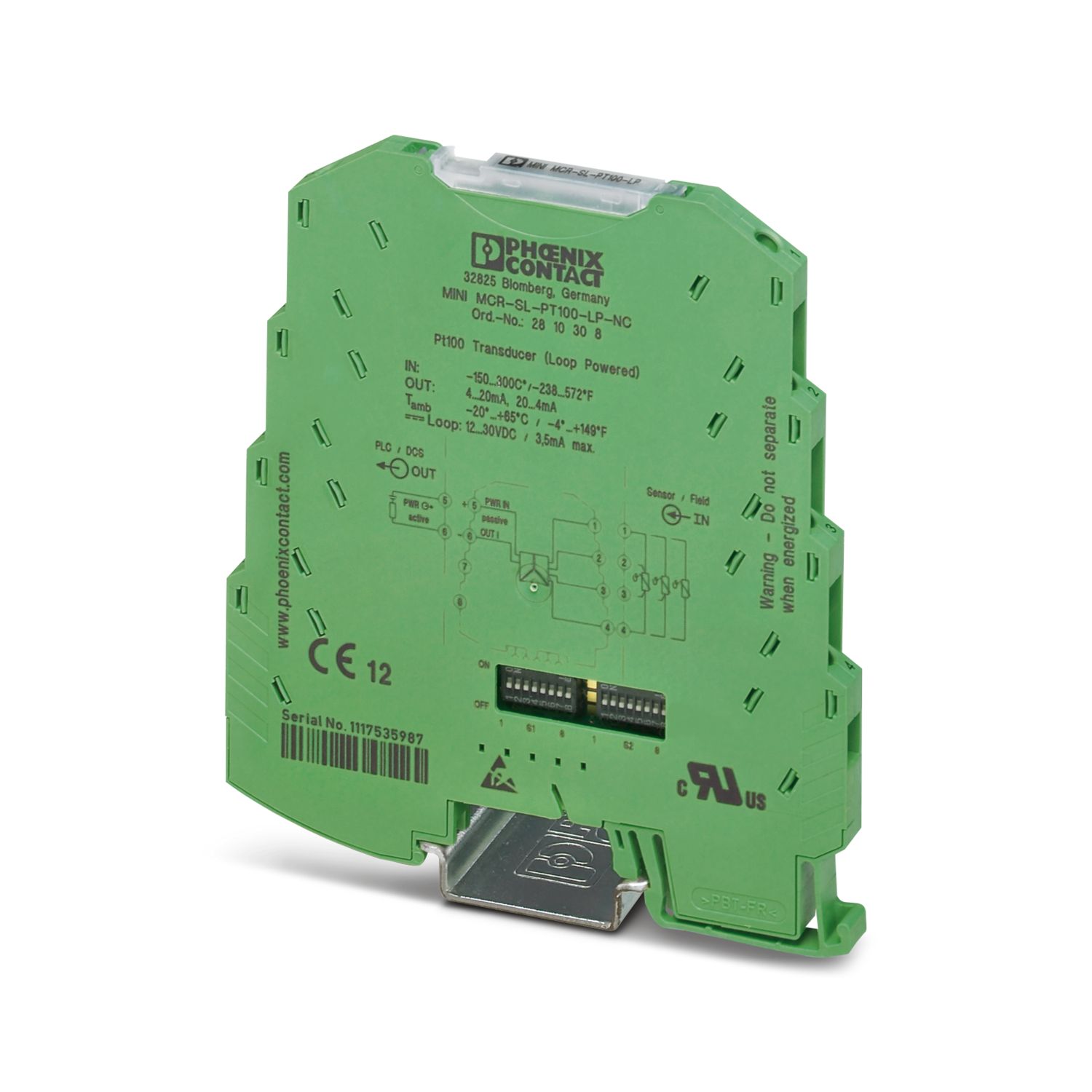

MINI MCR-SL-PT100-LP-NC
-
Les convertisseurs de température
2810308
Convertisseur de température à alimentation automatique, alimenté par boucle, pour sondes de température PT 100, configurable par DIP switch, avec raccordement vissé, non prééquipé
Téléchargement gratuit disponible.
Téléchargements
Informations détaillées concernant le produit
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Type de produit | Temperature transmitter |
| Gamme de produits | MINI Analog |
| Configuration | DIP switch |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Fonctionnalité | |
| Configuration | DIP switch |
| Défaut de linéarité | < 0,05 % (pour étendue de mesure complète) |
| Puissance dissipée maximale en condition nominale | < 42 mW |
| Réponse indicielle (0 - 99 %) | < 200 ms |
| Coefficient de température max. | < 0,02 %/K |
| Défaut de transmission de l'étendue de mesure réglée | ((90 K / étendue de mesure réglée [K]) + 0,05) % |
| Erreur de transmission de l'étendue de mesure intégrale | ≤ 0,25 % |
| Isolation galvanique Entrée/sortie/alimentation | |
| Tension d'isolement assignée | 30 V AC |
| 50 V DC | |
| Tension d'essai | 1,5 kV AC (50 Hz, 60 s) |
| Isolant | Isolation de base selon la norme CEI/EN 61010 |
| Alimentation | |
| Dénomination | auto-alimenté |
| Plage de tension d'alimentation | 12 V DC ... 30 V DC |
| Courant max. absorbé | < 4,5 mA (sans courant de signalisation) |
| Consommation de puissance | < 150 mW (sans courant de signalisation) |
| Signal | |
| Nombre d'entrées | 1 |
| Mesure | |
| Configurable/programmable | oui, non configuré |
| Types de capteurs utilisables (RTD) | Pt 100 (CEI 60751/EN 60751) |
| Étendue de la plage de mesure de la température | min. 50 K |
| Type de capteur: | -150 °C ... 300 °C (configurables) |
| Courant d’alimentation du capteur | 1 mA (constant) |
| Résistance totale de ligne max. autorisée | 10 Ω (par câble) |
| Technologie de raccordement | 2, 3 ou 4 fils |
| Limite détection de défaut (court-circuit) | < 30 Ω |
| Limite détection de défaut (sous-dépassement de zone) | 30 Ω ≤ (début de la plage - plage 2,5 %) |
| Limite détection de défaut (dépassement de zone) | (fin de la plage + plage 2,5 %) ≤ env. 254 Ω |
| Limite détection de défaut (rupture de fil) | > env. 254 Ω |
| Signal: Courant | |
| Nombre de sorties | 1 |
| Configurable/programmable | oui, non configuré |
| Signal de sortie courant | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Signal de sortie courant maximal | 23 mA (limitation en sortie) |
| Charge/charge de sortie Sortie courant | (Ualimentation - 12 V) / 22 mA |
| Ondulation | < 20 mVCC (à 500 Ω) |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 12 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 12 |
| Dessin coté |
|
| Largeur | 6,2 mm |
| Hauteur | 93,1 mm |
| Profondeur | 101,2 mm |
| Couleur | vert (RAL 6021) |
| Matériau du boîtier | PBT |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -20 °C ... 65 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| CE | |
| Certificat | Conformité CE |
| UKCA | |
| Certificat | Conformité UKCA |
| UL, USA / Canada | |
| Repérage | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Immunité | EN 61000-6-2 |
| Remarque | De faibles écarts peuvent survenir lors de perturbations. |
| Émissions parasites | |
| Normes / Spécifications | EN 61000-6-4 |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Remarque | Il faut prendre des mesures de protection contre les décharges électrostatiques. |
| Champ électromagnétique HF | |
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 5 % |
| Transitoires électriques rapides (en salves) | |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 5 % |
| Ondes de choc (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Ondes de choc (Surge) | |
| Remarque | Critère B |
| Perturbations conduites | |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 5 % |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | indifférent |
Avantages
Capteurs Pt 100 à 2, 3 ou 4 fils
Convertisseur de température auto-alimenté pour isolation galvanique, conversion, amplification et filtrage de signaux Pt 100 en signaux normalisés
Ne nécessite pas d'alimentation extérieure
Visualisation de l'état et des erreurs par LED et signal analogique
Isolation 2 voies
Signaux d'entrée configurables via le commutateur DIP
Alimentation par boucle de sortie
Plage de mesure de température : -150 °C ... 300 °C
