Les connecteurs à raccordement rapide SUBCONNEC PLUS avec raccordement M12 assurent une installation parfaite des systèmes de bus, grâce à l'utilisation de composants intégralement contrôlés tels que les câbles et les connecteurs de raccordement. Grâce à un concept de boîtier innovant, au poids léger, vous disposez de la meilleure protection mécanique contre les intempéries. Les connecteurs à raccordement rapide sont ainsi également parfaits pour des applications présentant de fortes vibrations. Le verrouillage rapide SPEEDCONNEC disponible sur les raccordements M12 est unique en son genre et permet un raccordement fiable en un demi-rotation seulement.

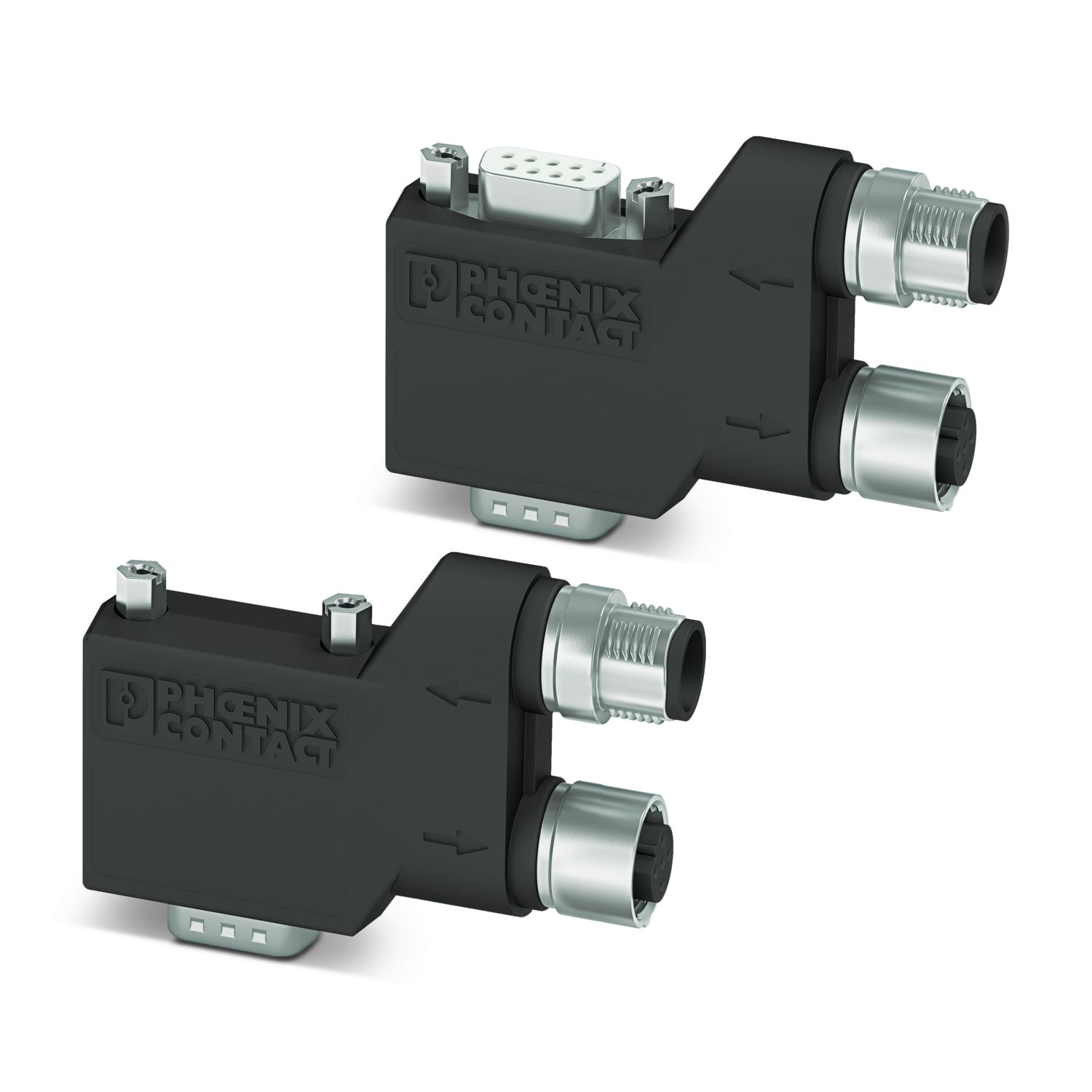

SUBCON-PLUS-PROFIB/90/M12
-
Connecteurs de bus D-SUB
2902318
Connecteur D-SUB, 9 pôles, tige, affectation : 3, 5, 6, 8 ; deux presse-étoupes M12 (détrompage B) à 90°. Système de bus : PROFIBUS DP jusque 12 MBit/s. Résistance de terminaison sur terminateur M12 séparé.
Informations détaillées concernant le produit
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Type de produit | Connecteur pr lignes de données |
| MTTF | 6706 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 1817 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 155 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %) | |
| Brochage | 3, 5, 6, 8 |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Tension nominale UN | 5 V |
| Intensité nominale IN | 100 mA |
| Couple de serrage | ... 0,4 Nm |
| Connecteur SUB-D | |
| Type de raccordement | Connecteur mâle D-SUB |
| Connecteur M12 | |
| Type de raccordement | M12 mâle, détrompage en B |
| Connecteur M12 | |
| Type de raccordement | M12 femelle, détrompage en B |
| Système de bus | PROFIBUS DP |
| Signal | PROFIBUS |
| Dessin coté |
|
| Largeur | 16 mm |
| Hauteur | 40 mm |
| Longueur | 71 mm |
| Matériau (Boîtier) | Polyamide |
| Conditions ambiantes | |
| Indice de protection | IP40 |
| Température ambiante (fonctionnement) | -30 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Température ambiante (montage) | -20 °C ... 80 °C |
| Altitude | ≤ 5000 m (Restriction : voir la déclaration du fabricant concernant le fonctionnement en altitude) |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Exempt de substances néfastes à l'application d'enduits | VDMA 24364:2018-05 |
UL Recognized
Identifiant de lhomologation: E238705cULus Recognized
Avantages
Mise en service simple par Plug & Play
Installation simple et sans erreur, notamment dans la construction de machines en série
Raccordement rapide grâce à au verrouillage rapide M12 SPEEDCONNEC
Faible poids
PROFIBUS
Terminaison à l'aide d'une résistance de terminaison M12
Adaptateur entre des environnements IP20 et IP67
Blindage métallisé de M12 à D-SUB
