PV-DB S20-2,5/0,8-2D
-
Connecteur photovoltaïque
1811239

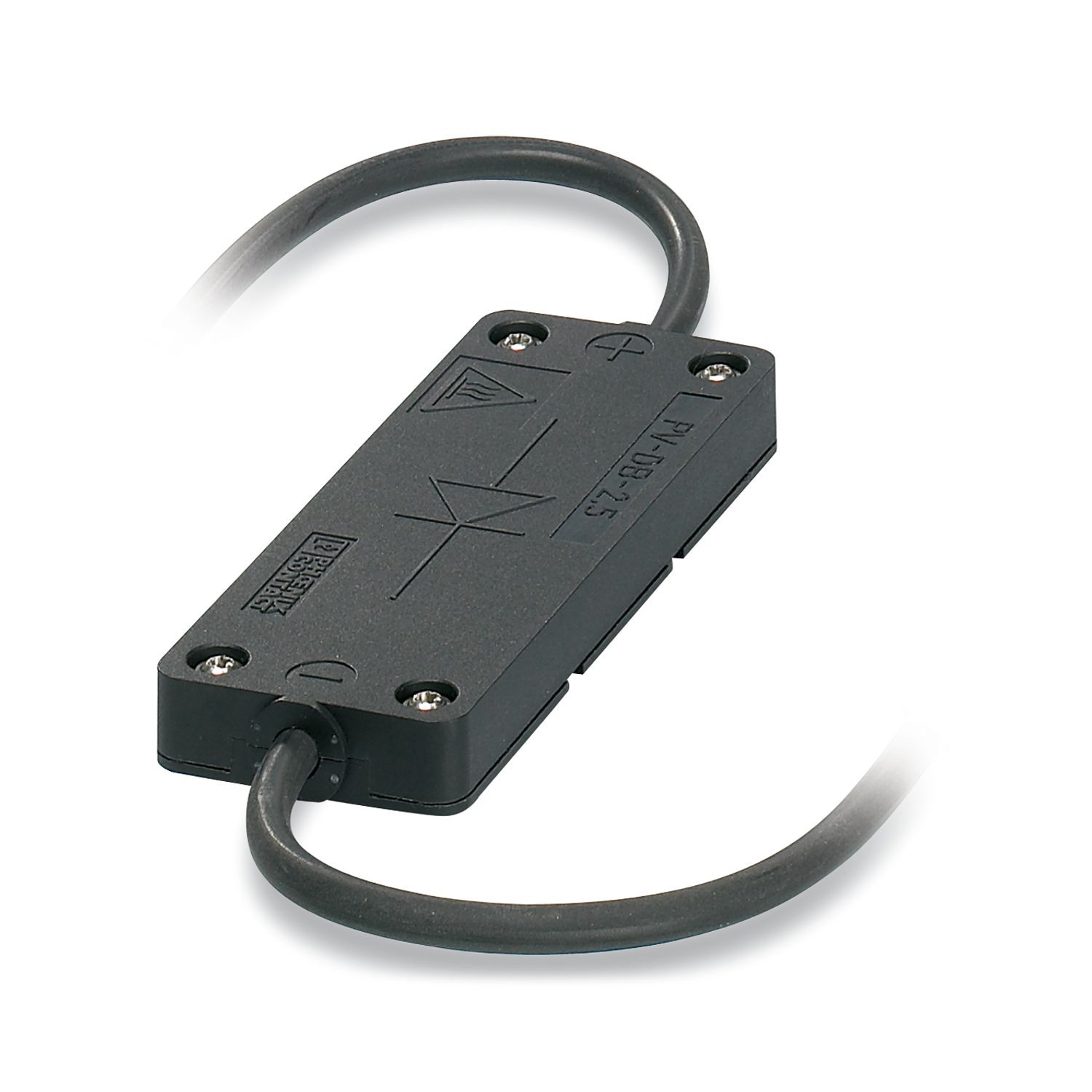

Boîte à diodes photovoltaïques, intensité nominale: 5 A, tension nominale: 1000 V, largeur: 38 mm, type de raccordement: extrémité libre, coloris: noir. Uniquement avec RADOX® Solar (TÜV) - Câble solaire de Huber & Suhner
Informations détaillées concernant le produit
| Type de produit | Connecteur photovoltaïque |
| Gamme de produits | SUNCLIX |
| Propriétés d'isolation | |
| Classe de protection | II |
| Tension assignée (III/2) | 1000 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| Courant de référence | 5 A |
| Diode | |
| Tension nominale d'entrée UN | 1000 V |
| Tension de service maximale Umax | 1000 V |
| Tension inverse de crête par diode | 2200 V |
| Courant à l’état bloqué par diode | 40 µA |
| Tension directe par diode | 1,26 V |
| Courant direct par diode | 30 A |
| Tension dissipée | 0,88 V (à 175 °C) |
| Type de raccordement | extrémité libre |

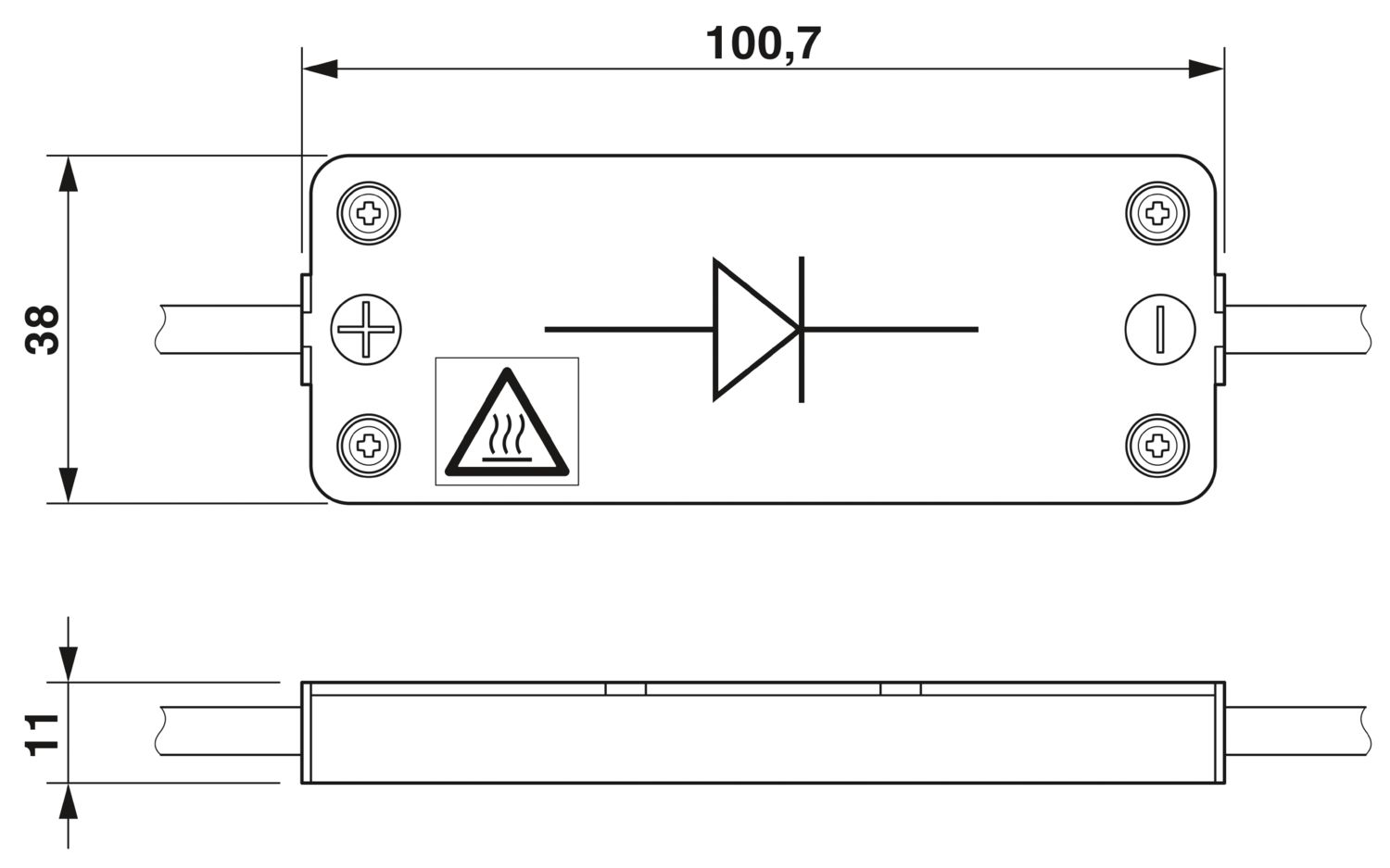

| Dessin coté |
|
| Largeur | 38 mm |
| Hauteur | 11 mm |
| Longueur | 100 mm |
| Coloris | noir |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau isolant | PA |
| Surface des contacts | Argent Ag |
| Matériau de contact | Alliage de Cu |
| Gaine extérieure, matériau | PE-X |
| Longueur du câble | 0,8 m |
| Type | Câbles PV1-F |
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | 48 cordons x 0,25 mm |
| Diamètre extérieur du câble | 5,05 mm ... 5,35 mm |
| Gaine extérieure, matériau | PE-X |
| Gaine extérieure, coloris | noir |
| Fil, section | 2,5 mm² 2,5 mm² |
| Matériau gaine intérieure | PE-X |
| Epaisseur isolement | 20,80 mm |
| Plus petit rayon de flexion, pose fixe | 21 mm |
| Plus petit rayon de flexion, pose souple | 21 mm |
| Force de traction du câble | >= 80 N |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (montage) | -25 °C ... 55 °C |
