EAC
Identifiant de lhomologation: RU C-DE.BL08.B.00682cULus Recognized
Identifiant de lhomologation: E60425| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| Groupe utilisateur F | ||||
| 690 V | 30 A | 24 - 8 | ||

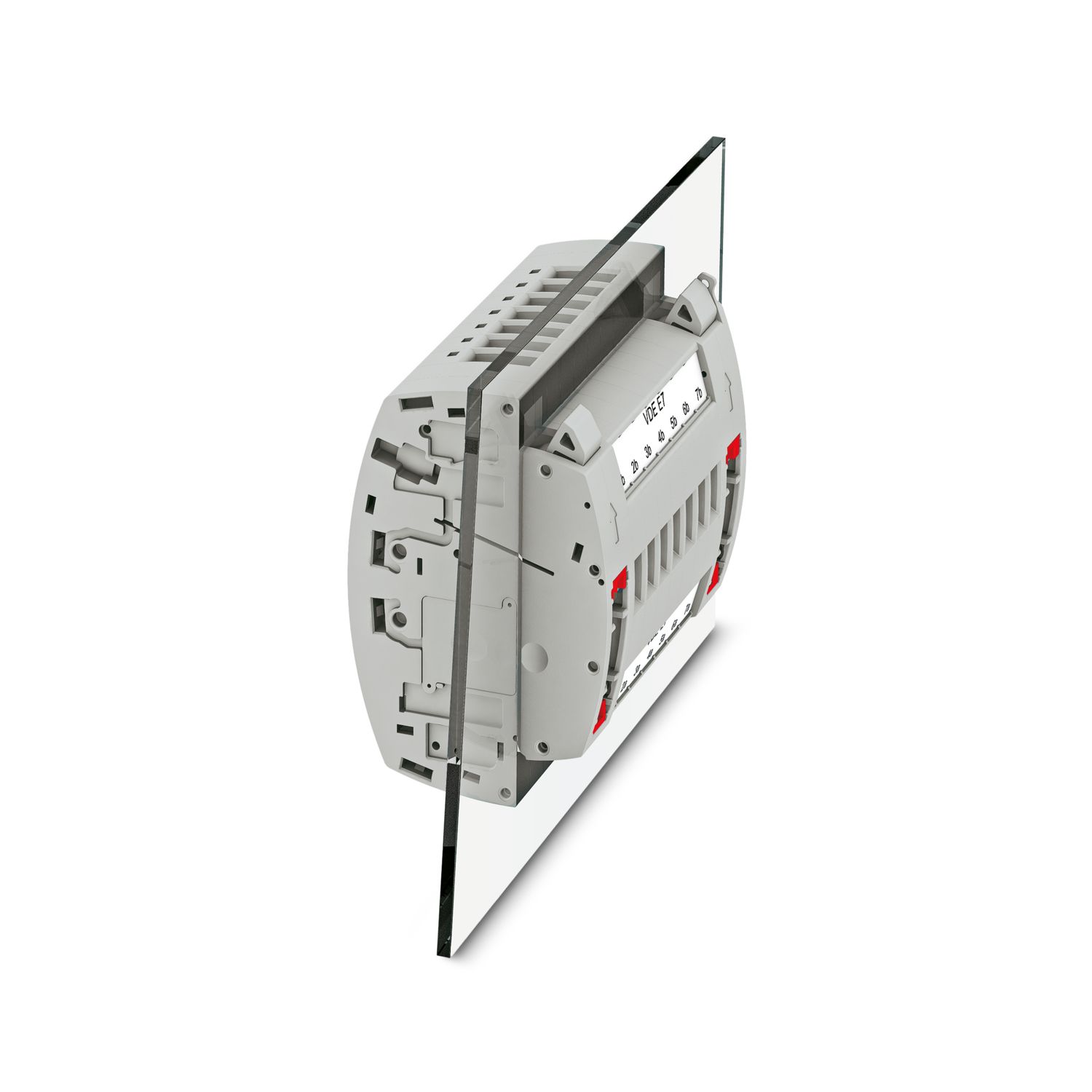

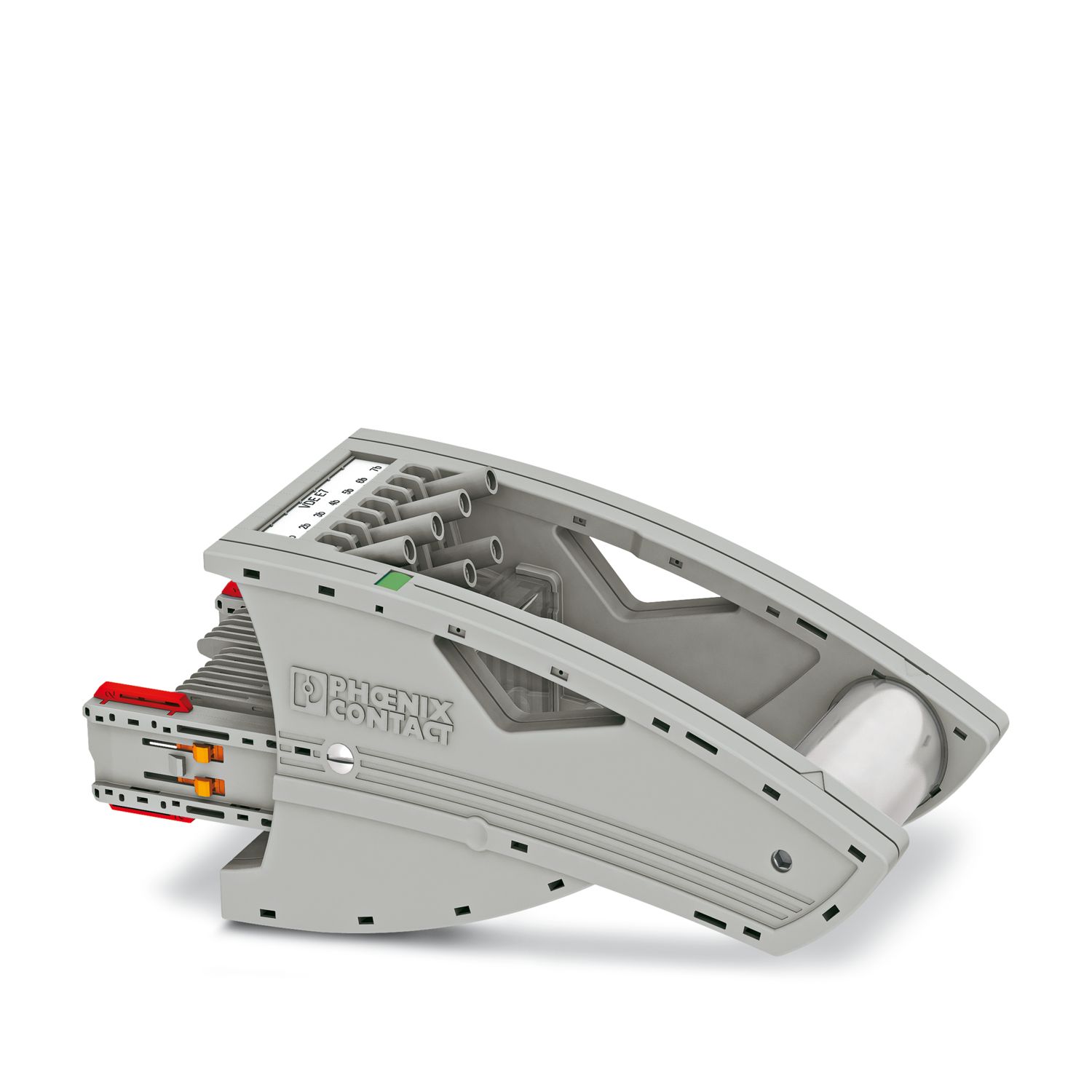

UTWE 6-2/E7
-
Connecteur de test
3069412
Connecteur de test, Détrompage de type E7 selon la norme allemande VDE, tension nominale: 400 V, nombre de connexions: 14, nombre de pôles: 7, type de raccordement: Raccordement vissé, Section de référence: 6 mm2, 1er étage, section : 0,2 mm2 - 10 mm2, type de montage: Montage mural, coloris: gris
Informations détaillées concernant le produit
| Généralités | Un schéma détaillé des connexions est disponible sous Téléchargements Divers |
| Type de produit | Connecteur de test |
| Nombre de pôles | 7 |
| Pas | 8,2 mm |
| Nombre de connexions | 14 |
| Nombre de rangées | 1 |
| Potentiels | 7 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Tension de tenue aux chocs assignée | 4 kV |
| Puissance dissipée maximale en condition nominale | 1,31 W |
| Surtension transitoire d'essai | 5 kV |
| Nombre de raccordements par étage | 14 |
| Section nominale | 6 mm² |
| 1er étage | |
| Filetage vis | M4 |
| Couple de serrage | 1,5 ... 1,8 Nm |
| Longueur à dénuder | 12 mm |
| Gabarit | A5 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,2 mm² ... 10 mm² |
| Section du conducteur AWG | 24 ... 8 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 10 mm² |
| Section de conducteur souple [AWG] | 24 ... 8 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 6 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 6 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 2,5 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 2,5 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 2,5 mm² |
| Courant de charge maximal | 30 A (pour section de conducteur 10 mm²) |
| Tension nominale | 400 V AC/DC |
| Section nominale | 6 mm² |
| Dessin coté |
|
| Largeur | 90,2 mm |
| Hauteur | 100 mm |
| Profondeur | 56,5 mm |
| Pas | 8,2 mm |
| Epaisseur tôle | 1 mm ... 4 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Essai de tension de choc | |
| Tension témoin valeur de consigne | 4,8 kV |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résultat | Essai réussi |
| Résistance aux courants de courte durée 4 mm² | 300 A |
| 500 A | |
| 150 A | |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 1,89 kV |
| Résultat | Essai réussi |
| Généralités | |
| Fixation de bloc de jonction | 0,8 Nm ... 1 Nm |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Résistance mécanique | |
| Résultat | Essai réussi |
| Fixation sur le support | |
| Force d'essai, valeur de consigne | 5 N |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Vitesse de rotation | 10 tr./min |
| Tours | 135 |
| Section de conducteur/poids | 0,2 mm2/0,2 kg |
| 6 mm2/1,4 kg | |
| 10 mm2/2 kg | |
| Résultat | Essai réussi |
| Vieillissement | |
| Cycles de température | 192 |
| Résultat | Essai réussi |
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Essai de durée de vie catégorie 2, sur bâti tournant |
| Fréquence | f1 = 5 Hz à f2 = 250 Hz |
| Niveau ASD | 6,12 (m/s²)²/Hz |
| Accélération | 3,12g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-1 |
| Type de montage | Montage mural |
| Fixation de bloc de jonction | 0,8 Nm ... 1 Nm |
Avantages
Gain de place grâce aux réglettes de fiches test modulaires compactes
Réalisation d'économies grâce à la structure modulaire soigneusement pensée et à l'utilisation des accessoires standardisés CLIPLINE complete
Sécurité maximale avec le court-circuit capacitif et automatique du convertisseur
Le robuste contact de commutation intégré est conçu pour répondre aux exigences les plus élevées, l'utilisation de matériaux de haute qualité assurant un transfert fiable des courants de signaux même après de nombreuses manipulations
