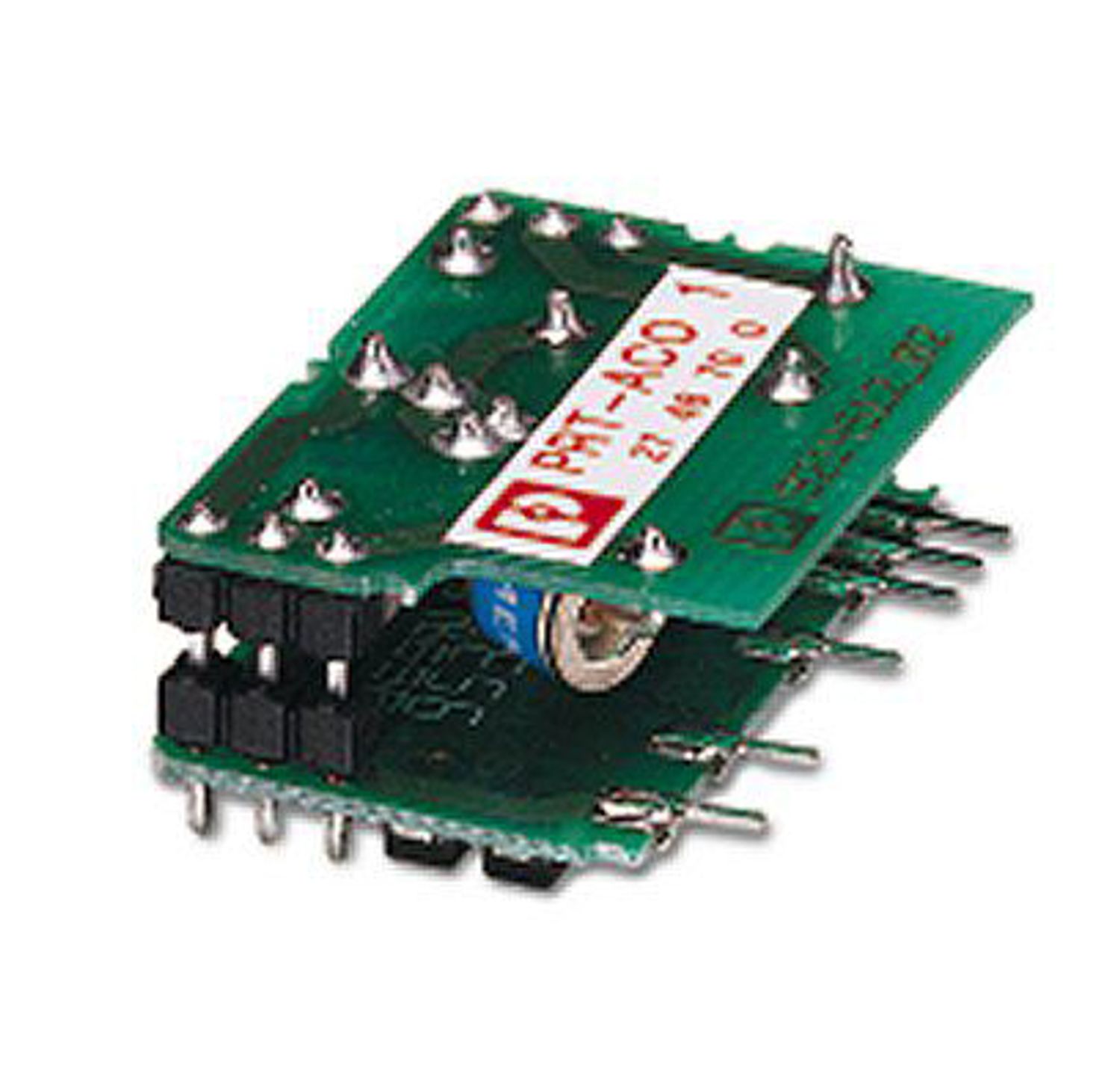

PRT-ACO 1 - Fiche parafoudre - 2748700

Propriétés du produit

Propriétés mécaniques

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Circuit de protection

Sens de l'action	Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground
Tension permanente maximale U_C (brins-terre)	6 V DC
Courant utile de service I_C pour U_C	≤ 1 mA
Courant résidual I_PE	≤ 1 µA
Courant nominal de décharge I_n (8/20) µs (fil-fil)	350 A
Courant nominal de décharge I_n (8/20) µs (fil-masse du signal)	2 kA
Limitation tension de sortie pour 1 kV/µs (fil-fil) spike	≤ 14 V
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike	≤ 1,2 kV
Limitation tension de sortie pour 1 kV/µs (fil-fil) statique	≤ 14 V
Limitation tension de sortie pour 1 kV/µs (fil-terre) statique	≤ 1,2 kV
Tension résiduelle pour I_n (fil-fil)	≤ 44 V
Tension résiduelle pour I_n (fil-terre)	≤ 90 V
Niveau de protection U_p (fil-fil)	≤ 44 V
Niveau de protection U_p (fil-terre)	≤ 1,2 kV
Temps d'amorçage t_A (fil-fil)	≤ 500 ns
Temps d'amorçage tA (fil-terre)	≤ 100 ns
Perte d'insertion aE, asym.	0,8 dB (jusqu'à 100 MHz, système 100 Ω)
Fréquence limite fg (3 dB), sym., dans le système 100 Ω	≥ 100 MHz (typique)
Capacité (fil-fil)	18 pF
Capacité (fil-terre)	1 pF

Conditions environnementales et de durée de vie

Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	-40 °C ... 80 °C

Normes et spécifications

Classe de protection VDE	C2
	C3
Normes Spécification informatique
Normes/Prescriptions	Draft IEC 64644-1
	E VDE 0845-3-1
	EN 50173
	Draft IEC 64644-1
	E VDE 0845-3-1
	EN 50173

Montage

Référence	2748700
Conditionnement	10 Unité(s)
Commande minimum	1 Unité(s)
Product key	CL3111
GTIN	4017918104870
Poids par pièce (emballage compris)	7,36 g
Poids par pièce (hors emballage)	7,36 g
Pays d'origine	DE

PRT-ACO 1 - Fiche parafoudre

2748700

EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
