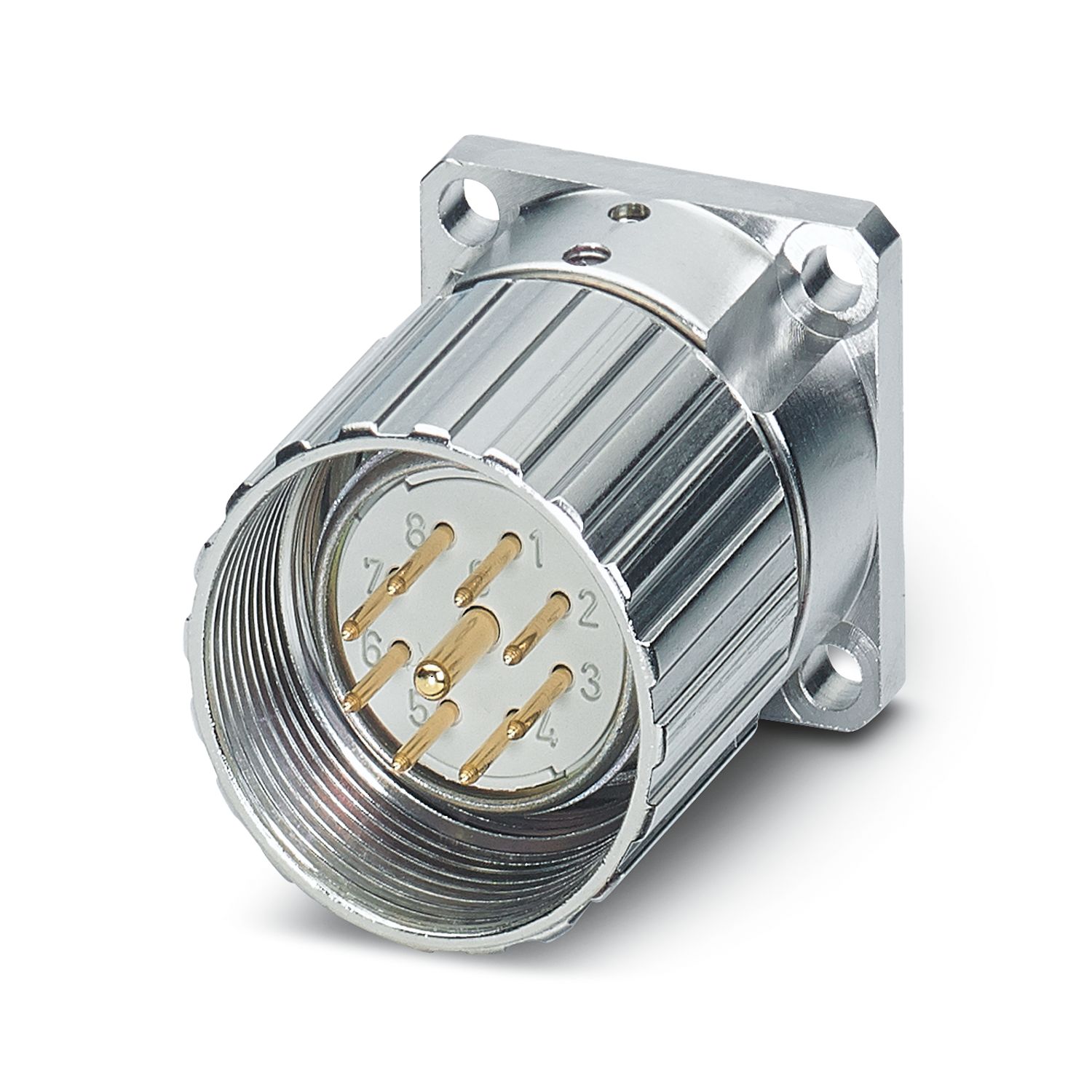

RC-09P1N12YF00 - Connecteur d'appareil face avant avec écrou moleté

1610437

M23, Connecteur d'appareil face avant avec écrou moleté, série: RC, droit, blindé: non, Verrouillage à vis, Nombre de pôles: 8+1, Sens de rotation: standard, type de contact: Mâle, Cône de soudage, Joint torique axial, 4x Ø 3,2, codage: N

Informations détaillées concernant le produit

Caractéristiques techniques

Propriétés du produit

Type de produit	Connecteurs circulaires (côté appareil)

Connecteur

Corps isolant
Détrompage	N
Matériau de contact	CuZn
Matériau de surface du contact	Ni/Au
Cycles d'enfichage	50
Type de raccordement	Cône de soudage
Type de contact	Mâle
Application	Signal
Nombre de pôles	9
Sens de rotation	standard
Enfichable	8+1
Nombre Contact (Groupe de contacts 1)	1
Diamètre Contact (Groupe de contacts 1)	2 mm
Section de cordon min. Contact (Groupe de contacts 1)	0,08 mm²
Section de cordon max. Contact (Groupe de contacts 1)	2,5 mm²
Courant de référence Contact (Groupe de contacts 1)	20 A (avec section de raccordement max.)
Tension de référence Contact (Groupe de contacts 1)	48 V AC
Tension de référence Contact (Groupe de contacts 1)		74 V DC
Tension de tenue aux chocs assignée	1,5 kV
Catégorie de surtension	III
Degré de pollution	3
Nombre Contact (Groupe de contacts 2)	8
Diamètre Contact (Groupe de contacts 2)	1 mm
Section de cordon min. Contact (Groupe de contacts 2)	0,08 mm²
Section de cordon max. Contact (Groupe de contacts 2)	1 mm²
Intensité nominale par contact de signalisation	8 A
Tension de référence Contact (Groupe de contacts 2)	48 V AC
Tension de référence Contact (Groupe de contacts 2)		74 V DC
Boîtier
Conseil pour commander:	Commander séparément les éléments de contact
Type de filetage	M23
Mode de verrouillage	Verrouillage à vis
Raccordement à filetage Pg	sans
Matériau du boîtier	Métal
Indice de protection (enfiché)	IP67

Données commerciales

Référence	1610437
Conditionnement	20 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Product key	ABRAFO
GTIN	4046356263436
Poids par pièce (emballage compris)	56,5 g
Poids par pièce (hors emballage)	49,46 g
Pays d'origine	DE

Classifications

Conformité environnementale

Produits compatibles

Accessoires

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	6(a), 6(a)-I, 6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
