SACC-PO12MS-5CT-CM SH
-
Connecteur
1021815
Connecteur, Universel, 5-pôles, blindé, connecteur mâle droit M12 Verrouillage extérieur Push-Pull, codage: A, Raccordement à sertir, matériau de la molette: PA 6.6, diamètre extérieur du câble 4,5 mm ... 7,5 mm, sans contacts à sertir
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Informations détaillées concernant le produit

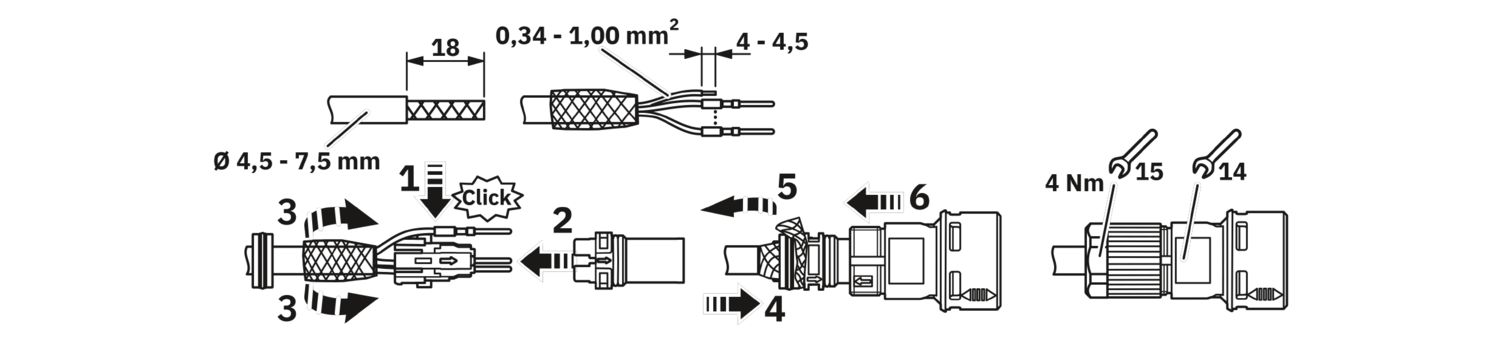

| Instructions de montage | IMPORTANT : Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Instructions de montage | Il est possible de clipser et de déclipser les contacts sans outil |
| Type de produit | Connecteur circulaire (côté câble) |
| Type de capteur | Universel |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Sortie du câble | droit |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Dessin coté |
|
| Longueur | 44 mm |
| Ouverture écrou-chapeau | 15 mm |
| Ouverture contre-écrou | 14 mm |
| Dimensions extérieures | |
| Diamètre extérieur | 4,5 mm ... 7,5 mm |
| Boîtier | |
| Diamètre de boîtier | 22 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | NBR |
| Matériau de surface de prise | Zinc coulé sous pression, nickelé |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | PA 6.6 |
| Normes / Spécifications | PA 6.6 |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à sertir |
| Section raccordable | 0,14 mm² ... 1 mm² (souple) |
| Section raccordable AWG | 26 ... 18 (souple) |
| Longueur de gaine à dénuder de chaque fil | 4 mm +0,5 mm |
| Couple de serrage | 4 Nm (Ecrou de pression avec manchon d'accouplement) |
| Tension de tenue aux chocs assignée | 1,5 kV |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type tête | connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | Verrouillage extérieur Push-Pull |
| Détrompage | A |
| Type de signal/catégorie | Universel |
| Longueur à dénuder des fils uniques | 4 mm +0,5 mm |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
| Température ambiante (fonctionnement) (Connecteur mâle/femelle) | -40 °C ... 85 °C (connecteur mâle / femelle) |
| Essai | |
| Normes/prescriptions | PA 6.6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23, R24 et R26 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| CEI 61076-2-010 | |
| Remarque | d'après |
| Désignation de la norme | Choc, vibration |
| Normes/prescriptions | EN 50155:2001 |
Avantages
Plug-and-Produce : enfichage simple et sûr grâce à un système de verrouillage universel
Format ultra compact grâce à un espace de raccordement restreint et une grande densité de contacts
Feedback clair : le connecteur ressort s'il n'est pas correctement enclenché
Blindage sécurisé : raccordement de blindage fiable même sous contrainte mécanique extrême
Connexion robuste : convient aux applications ferroviaires soumises à de fortes vibrations et à des chocs importants
