CES-B24-10XSRC-BK
-
Cadre d'étanchéité
1411074

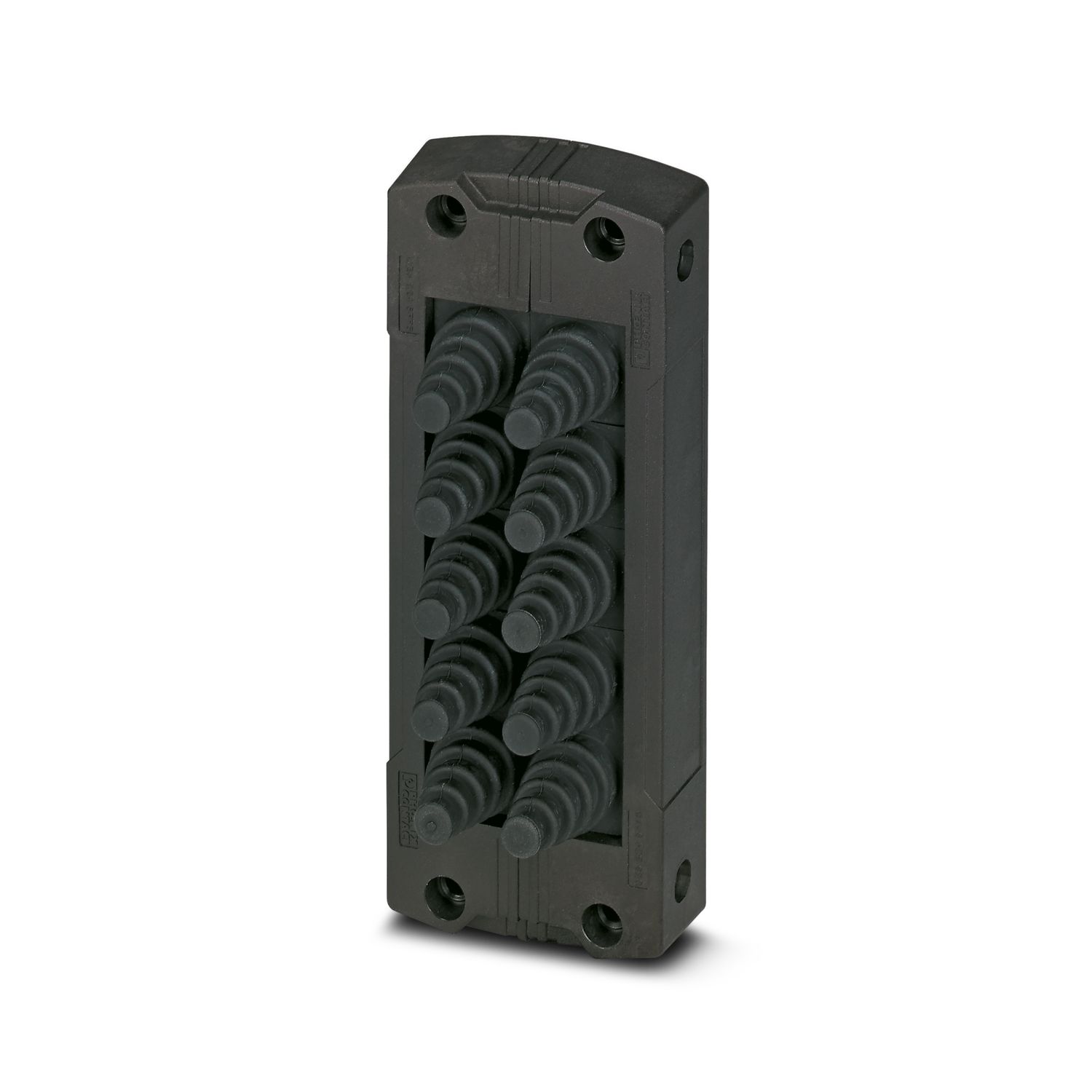

Cadre d'étanchéité avec fermeture à vis, taille : B24, avec 10 capots passe-câble coniques déjà montés pour diamètre de conducteur entre 2 mm et 11 mm
Informations détaillées concernant le produit
| Type de produit | Cadre pour passe-câbles |
| Type | B24 |
| Type de cadre | Cadre d'étanchéité avec passe-fils coniques |
| Couple de serrage | 2 Nm ... 4 Nm (Vis de verrouillage) |

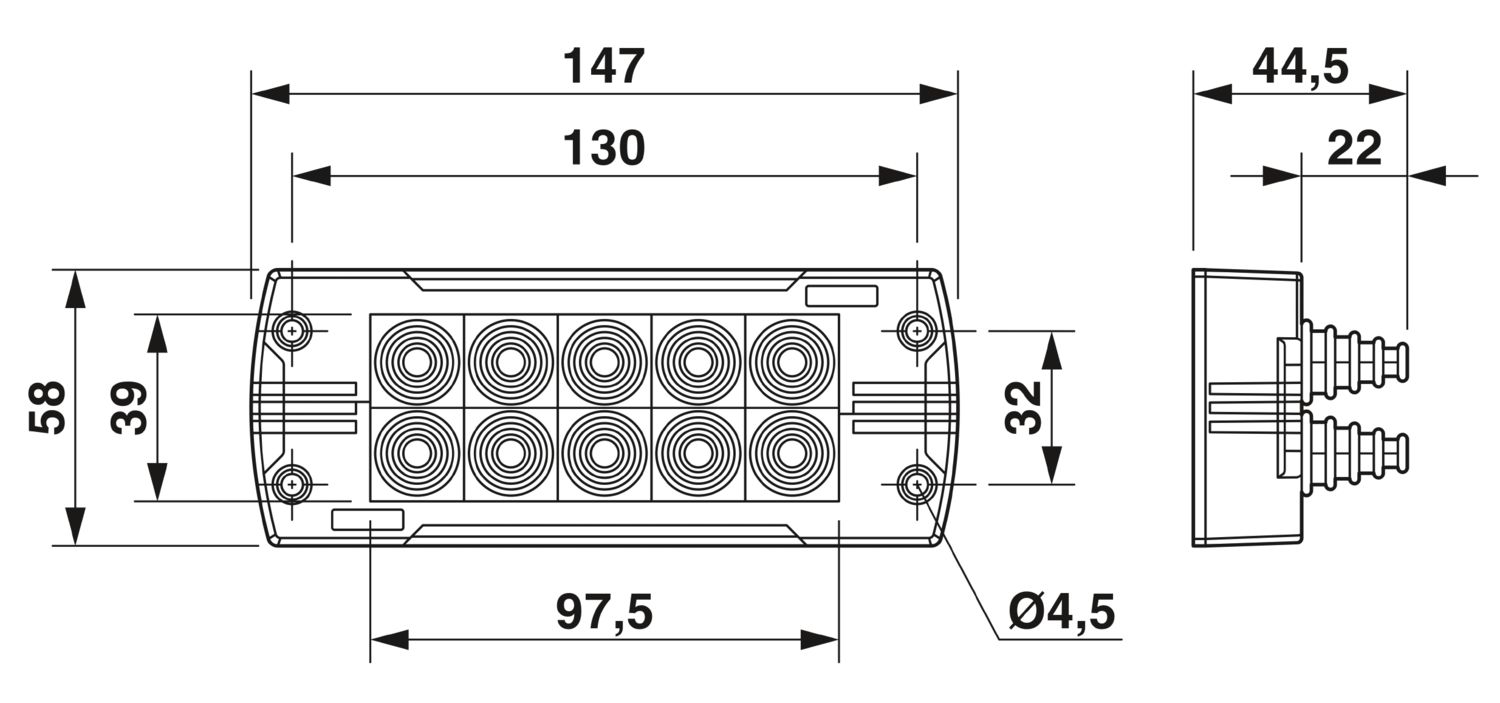

| Dessin coté |
|
| Largeur | 58 mm |
| Hauteur | 20 mm |
| Longueur | 147 mm |
| Distance horizontale entre les trous de perçage | 130 mm |
| Distance verticale entre les trous de perçage | 32 mm |
| Diamètre de perçage | 5,5 mm |
| Dimensions de montage | |
| Largeur découpe de montage | 35 mm |
| Longueur découpe de montage | 113 mm |
| Matériau | PA (Cadre) |
| NBR (Passe-fils coniques) |
| Diamètre extérieur du câble | 10x 2 mm ... 11 mm |
| Nombre de joints pour câbles | 10 |
| Conditions ambiantes | |
| Indice de protection | IP54 |
| IP65 | |
| Température ambiante (fonctionnement) | -40 °C ... 120 °C (statique) |
| Instructions de montage | Vis de verrouillage M4 avec tête à six pans creux de 3 mm, couple de serrage 2 ... 4 Nm |
| Poser le joint plat ci-joint entre le mur et le cadre d'étanchéité dans le cas d'un montage mural. IP54 : montage vertical du cadre d'étanchéité / montage horizontal du cadre d'étanchéité (sens de sortie du câble vers le bas). IP65 : montage vertical / montage horizontal (sens de sortie du câble vers le bas) du cadre d'étanchéité directement sur la paroi du boîtier et utilisation d'un collier serrant large de 3,6 mm (par ex. article 3240744). |
