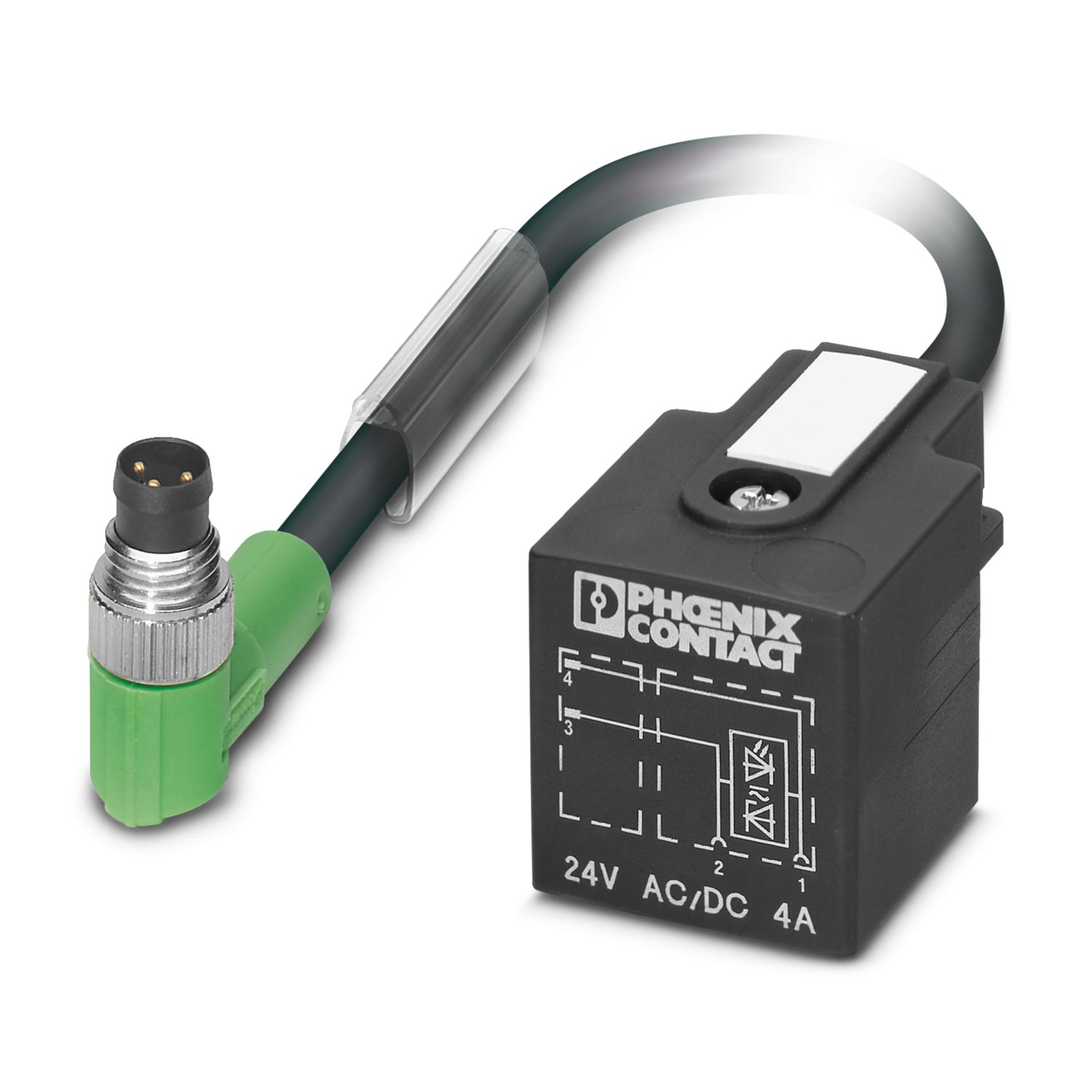

Câble pour capteurs/actionneurs, 3-pôles, PUR exempt d'halogène, gris-noir RAL 7021, connecteur mâle coudé M8, sur Connecteur de vanne A, avec 1 LED, Câblage: Diode zéner, longueur de câble: 0,31 m
| Type de produit | Câble pour capteurs/actionneurs avec connecteurs de vanne |
| Nombre de pôles | 3 |
| Brochage | |
| Contact | Couleur (désignation des signaux) | Contact (en option) | 3 (Connecteur mâle M8) | BU | 2 (Connecteur pour électrovanne) |
| 4 (Connecteur mâle M8) | BN | 1 (Connecteur pour électrovanne) | |
| 1 (Connecteur mâle M8) | N.C. | |
| Tension nominale UN | 24 V AC |
| 24 V DC |
| Raccordement 1 | |
| Type | connecteur mâle coudé M8 |
| Raccordement 2 | |
| Type | Connecteur de vanne A |
| Circuit de protection | Diode zéner |
| Longueur du câble | 0,31 m |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |
|
| Poids de gaine | 23 kg/km |
| Style UL AWM | 20549 |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PUR exempt d'halogène noir [PUR] |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,27 mm ±0,02 mm (Ligne de signal) |
| Diamètre extérieur du câble | 3,85 mm ±0,15 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, bleu, noir |
| Epaisseur isolement | ≥ 0,21 mm (Isolant de fil) |
| env. 0,50 mm (Gaine extérieure) | |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 100 GΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 3000 V |
| Rayon de courbure minimal, pose fixe | 19 mm |
| Rayon de courbure minimal, pose souple | 38 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 10000000, Rayon de courbure: 38 mm, Rayon de courbure: 10 x D, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Capacité de charge dynamique (torsion) | Torsion: ±180 °/m, Cycles de torsion: ≥2000000, Fréquence de torsion: 35 cycles/min. |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| résistant à l'hydrolyse et aux microbes | |
| relativement résistant aux UV (selon DIN EN ISO 4892-2-A) | |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (Câble, pose souple) | |
