SAC-3PQ-M8FR/.../...
-
Câble pour capteurs/actionneurs
1696934
Câble pour capteurs/actionneurs, 3-pôles, extrémité libre, sur Connecteur femelle coudé M8, codage: A, longueur de câble: Longueur au choix (0,2... 40,0 m)
Informations détaillées concernant le produit
| Type de produit | Câble pour capteurs/actionneurs |
| Application | Standard |
| Nombre de pôles | 3 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 60 V |
| Intensité nominale IN | 4 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | non |
| Présence d'un affichage d'état | non |
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Type | Connecteur femelle coudé M8 |
| Nombre de pôles | 3 |
| Type de codage | A |
| Longueur du câble | Longueur au choix (0,2... 40,0 m) |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |
|
| Blindé | non |
| Style UL AWM | 20549 |
| Poids de gaine | 23 kg/km |
| Type | PUR exempt d'halogène noir |
| Type de câble (symbole) | PUR |
| Diamètre extérieur du câble | 3,85 mm ±0,15 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Matériel Isolant du fil | PP |
| Epaisseur isolement | ≥ 0,21 mm (Isolant de fil) |
| Diamètre de fil avec isolant | 1,27 mm ±0,02 mm (Ligne de signal) |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 3000 V |
| Résistance de la ligne | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 100 GΩ*km (à 20 °C) |
| Plus petit rayon de flexion, pose fixe | 19 mm |
| Plus petit rayon de flexion, pose souple | 38 mm |
| Nombre de cycles de flexion | 10000000 |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
| Rayon de courbure | 38 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Contraintes de torsion | ± 180 °/m |
| Cycles de torsion | ≥ 2000000 |
| Fréquence de torsion | 35 (cycles/min.) |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| résistant à l'hydrolyse et aux microbes | |
| relativement résistant aux UV (selon DIN EN ISO 4892-2-A) | |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (Câble, pose souple) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| PVC noir [PVC] | |
| Dessin coté |
|
| Blindé | non |
| Style UL AWM | 2464 / 1729 (80 °C / 300 V) |
| Poids de gaine | 40 kg/km |
| Type | PVC noir |
| Type de câble (symbole) | PVC |
| Diamètre extérieur du câble | 5,20 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | noir RAL 9005 |
| Epaisseur gaine extérieure | ≥ 0,76 mm |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Matériel Isolant du fil | PVC |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| Diamètre de fil avec isolant | 1,45 mm ±0,02 mm |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 2500 V |
| Résistance de la ligne | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 100 MΩ*km (à 20 °C) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Résistance à l'huile | selon DIN EN 60811-2-1, 168 h à 90 °C |
| Résistance à la propagation des flammes | selon UL Style 2464 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (Câble, pose souple) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| PUR/PVC gris [100] | |
| Dessin coté |
|
| Blindé | non |
| Poids de gaine | 37 kg/km |
| Type | PUR/PVC gris |
| Type de câble (symbole) | 100 |
| Diamètre extérieur du câble | 5,20 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris RAL 7001 |
| Matériau gaine intérieure | PVC |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 0,34 mm² |
| Matériel Isolant du fil | PVC |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| Diamètre de fil avec isolant | 1,5 mm ±0,05 mm |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 3000 V |
| Résistance de la ligne | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 100 MΩ*km (à 20 °C) |
| Plus petit rayon de flexion, pose fixe | 26 mm |
| Plus petit rayon de flexion, pose souple | 52 mm |
| Nombre de cycles de flexion | 2000000 |
| Rayon de courbure | 52 mm |
| Course | 5 m |
| Vitesse de déplacement | 3 m/s |
| Résistance à la propagation des flammes | selon UL Style 20549 |
| Température ambiante (fonctionnement) | -5 °C ... 80 °C (Câble, pose souple) |
| -25 °C ... 80 °C (câble, pose fixe) | |

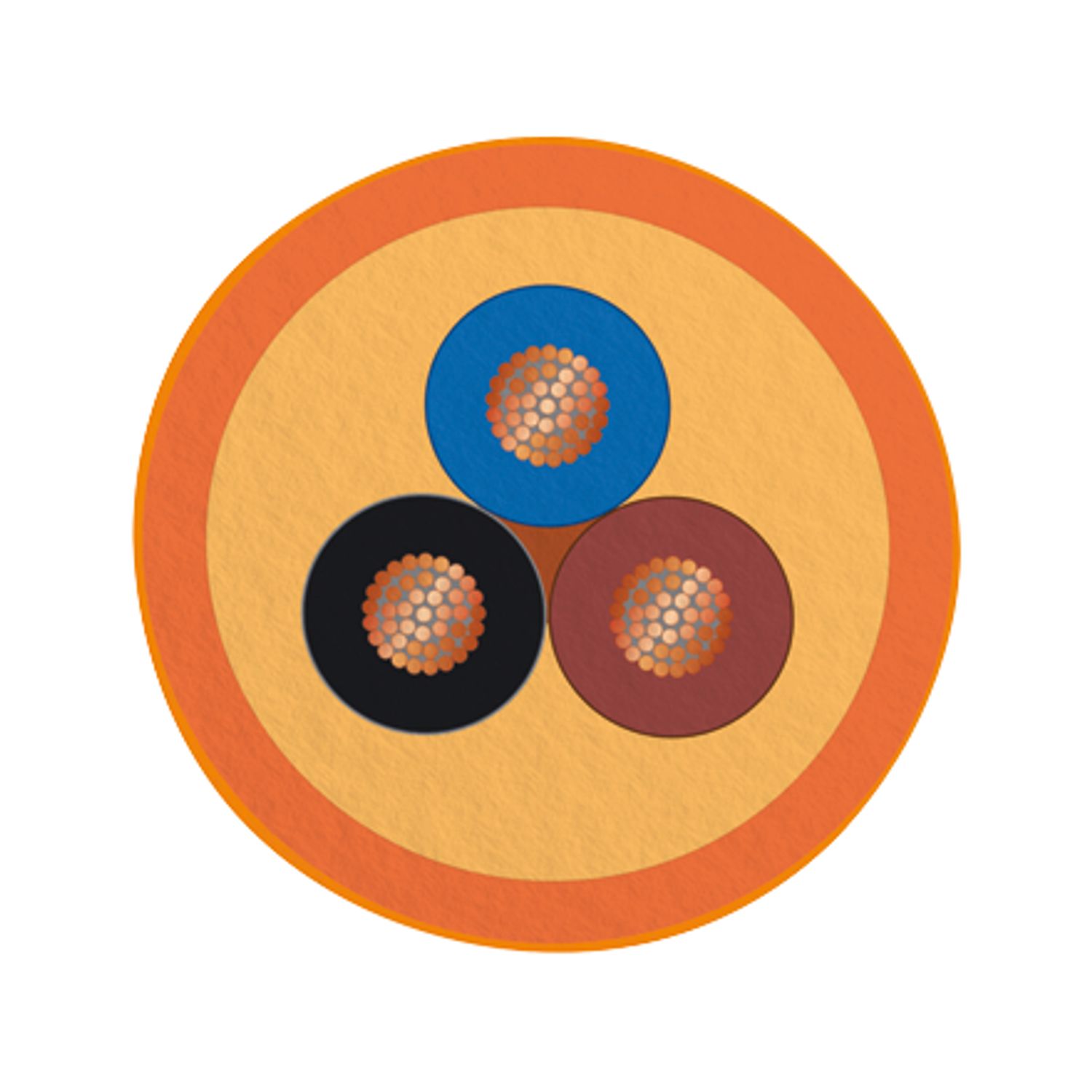

| PUR/PVC orange [110] | |
| Dessin coté |
|
| Blindé | non |
| Poids de gaine | 37 kg/km |
| Type | PUR/PVC orange |
| Type de câble (symbole) | 110 |
| Diamètre extérieur du câble | 5,20 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | orange RAL 2003 |
| Matériau gaine intérieure | PVC |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 0,34 mm² |
| Matériel Isolant du fil | PVC |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| Diamètre de fil avec isolant | 1,52 mm ±0,02 mm |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 2500 V |
| Résistance de la ligne | max. 57,3 Ω/km |
| Résistance d'isolation de la ligne | ≥ 100 MΩ*km |
| Plus petit rayon de flexion, pose fixe | 52 mm |
| Plus petit rayon de flexion, pose souple | 52 mm |
| Nombre de cycles de flexion | 2000000 |
| Rayon de courbure | 52 mm |
| Course | 5 m |
| Vitesse de déplacement | 3 m/s |
| Température ambiante (fonctionnement) | -5 °C ... 80 °C (Câble, pose souple) |
| -25 °C ... 80 °C (câble, pose fixe) | |
| PUR/PVC jaune [140] | |
| Dessin coté |
|
| Blindé | non |
| Poids de gaine | 37 kg/km |
| Type | PUR/PVC jaune |
| Type de câble (symbole) | 140 |
| Diamètre extérieur du câble | 5,20 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | jaune |
| Matériau gaine intérieure | PVC |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 0,34 mm² |
| Matériel Isolant du fil | PVC |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| Diamètre de fil avec isolant | 1,52 mm ±0,02 mm |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 2500 V |
| Résistance de la ligne | max. 57,3 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 100 MΩ*km (à 20 °C) |
| Plus petit rayon de flexion, pose fixe | 52 mm |
| Plus petit rayon de flexion, pose souple | 52 mm |
| Nombre de cycles de flexion | 2000000 |
| Rayon de courbure | 52 mm |
| Course | 5 m |
| Vitesse de déplacement | 3 m/s |
| Température ambiante (fonctionnement) | -5 °C ... 80 °C (Câble, pose souple) |
| -25 °C ... 80 °C (câble, pose fixe) | |
| PUR, réticulé par irradiation, exempt d'halogène, orange [150] | |
| Dessin coté |
|
| Blindé | non |
| Type | PUR, réticulé par irradiation, exempt d'halogène, orange |
| Type de câble (symbole) | 150 |
| Diamètre extérieur du câble | 4,40 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | orange RAL 2003 |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Matériel Isolant du fil | PE |
| Diamètre de fil avec isolant | 1,05 mm ±0,05 mm (Ligne de signal) |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Tension nominale câble | 250 V (AC) |
| Tension d'essai câble | 2000 V (50 Hz, 5 minutes) |
| Résistance de la ligne | max. 57 Ω/km |
| Plus petit rayon de flexion, pose fixe | 13,5 mm |
| Plus petit rayon de flexion, pose souple | 53 mm |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 44 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Résistance à la propagation des flammes | selon DIN VDE 0472 partie 804 |
| Résistance spéciale | résistant aux UV |
| Propriétés particulières | exempt de silicone |
| réticulé par irrad. | |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (Câble, pose souple) |
| -50 °C ... 105 °C (câble, pose fixe) | |
| PUR exempt d'halogène gris [280] | |
| Dessin coté |
|
| Blindé | non |
| Style UL AWM | 20549 |
| Poids de gaine | 26 kg/km |
| Type | PUR exempt d'halogène gris |
| Type de câble (symbole) | 280 |
| Diamètre extérieur du câble | 4,40 mm ±0,15 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris RAL 7001 |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 0,34 mm² |
| Matériel Isolant du fil | TPE |
| Epaisseur isolement | 0,21 mm (Isolant de fil) |
| Diamètre de fil avec isolant | 1,27 mm ±0,02 mm |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 3000 V |
| Résistance de la ligne | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 10 GΩ*km (à 20 °C) |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (câble, pose fixe) |
| PVC gris [500] | |
| Dessin coté |
|
| Blindé | non |
| Poids de gaine | 40 kg/km |
| Type | PVC gris |
| Type de câble (symbole) | 500 |
| Diamètre extérieur du câble | 5,20 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | gris RAL 7001 |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 0,34 mm² |
| Matériel Isolant du fil | PVC |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| Diamètre de fil avec isolant | 1,45 mm ±0,02 mm |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 3000 V |
| Résistance de la ligne | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 1 GΩ*km (à 20 °C) |
| Résistance à la propagation des flammes | selon UL Style 2464 |
| Température ambiante (fonctionnement) | -5 °C ... 80 °C (Câble, pose souple) |
| -25 °C ... 80 °C (câble, pose fixe) | |
| PVC jaune [540] | |
| Dessin coté |
|
| Blindé | non |
| Poids de gaine | 40 kg/km |
| Type | PVC jaune |
| Type de câble (symbole) | 540 |
| Diamètre extérieur du câble | 5,20 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | jaune |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 0,34 mm² |
| Matériel Isolant du fil | PVC |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| Diamètre de fil avec isolant | 1,45 mm ±0,05 mm |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 3000 V |
| Résistance de la ligne | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 1 GΩ*km (à 20 °C) |
| Résistance à la propagation des flammes | selon UL Style 2464 |
| Température ambiante (fonctionnement) | -5 °C ... 80 °C (Câble, pose souple) |
| -25 °C ... 80 °C (câble, pose fixe) | |
| PVC jaune 105 °C [542] | |
| Dessin coté |
|
| Blindé | non |
| Poids de gaine | 38 kg/km |
| Type | PVC jaune 105 °C |
| Type de câble (symbole) | 542 |
| Diamètre extérieur du câble | 5,20 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | jaune |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 0,34 mm² |
| Matériel Isolant du fil | PVC |
| Epaisseur isolement | ≥ 0,38 mm (Isolant de fil) |
| Diamètre de fil avec isolant | 1,55 mm ±0,05 mm |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 4000 V |
| Résistance de la ligne | max. 58 Ω/km (à 20 °C) |
| Résistance d'isolation de la ligne | ≥ 100 MΩ*km (à 20 °C) |
| Résistance à la propagation des flammes | selon DIN 50265-2-1 |
| PUR ultrasouple gris [800] | |
| Dessin coté |
|
| Remarque | En raison de la robustesse de la gaine extérieure, ce câble ne doit être dégainé que par pas de 5 cm. |
| Blindé | non |
| Style UL AWM | 20549 |
| Poids de gaine | 28,3 kg/km |
| Type | PUR ultrasouple gris |
| Type de câble (symbole) | 800 |
| Diamètre extérieur du câble | 4,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris RAL 7001 |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Matériel Isolant du fil | PP |
| Diamètre de fil avec isolant | 1,3 mm ±0,05 mm (Ligne de signal) |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 2000 V |
| Résistance de la ligne | env. 53 Ω/km |
| Résistance d'isolation de la ligne | ≥ 20 MΩ*km |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 7,5 x D |
| Nombre de cycles de flexion | 10000000 |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 7,5 x D |
| Course | 5 m |
| Vitesse de déplacement | 3,3 m/s |
| Accélération | 5 m/s² |
| Nombre de cycles de flexion | 15000000 |
| Course | 0,9 m |
| Vitesse de déplacement | 5 m/s |
| Accélération | 30 m/s² |
| Contraintes de torsion | ± 360 °/m |
| Cycles de torsion | 1000000 |
| Fréquence de torsion | 35 (cycles/min.) |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| exempt de silicone | |
| Propriétés particulières | Gaine de câble résistante aux étincelles de soudure et au frottement, recyclable, mat, à faible adhésion, ignifugée et auto-extinguible |
| exempt de silicone et de cadmium | |
| exempt de substances néfastes à l'application d'enduits | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (Câble, pose souple) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| Température ambiante (fonctionnement) (Connecteur mâle/femelle) | -25 °C ... 90 °C (connecteur mâle / femelle) |
Avantages
Simplicité et sécurité : composants enfichables contrôlés électriquement à 100 %
