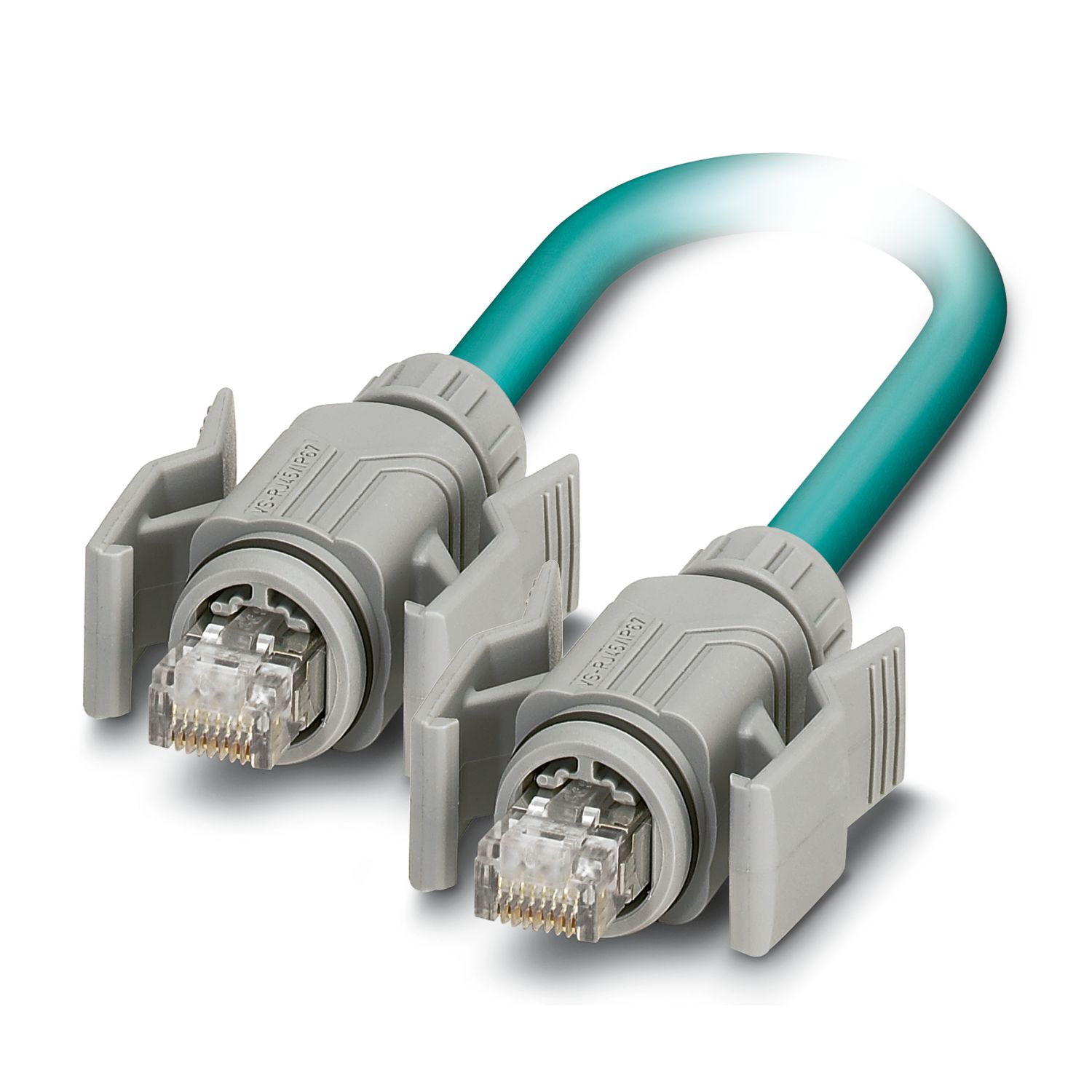

VS-8-VS67-VS67/4P-AWG26-CF/1,0 - Câble de réseau - 1652017

Propriétés du produit

Type de produit	Câble de données préconfectionné
Gamme de produits	RJ45 INDUSTRIAL IE8 CAT5
Type de capteur	Ethernet
Nombre de pôles	8
Blindé	oui
Propriétés d'isolation
Degré de pollution	2

Propriétés électriques

Tension de référence (III/3)	125 V
Propriétés de transmission (catégorie)	CAT5 (CEI 11801:2002)
Impédance caractéristique	100 Ω

Propriétés mécaniques

Caractéristiques mécaniques
Cycles d'enfichage	≥ 200

Indications sur les matériaux

Matériau du joint Joint torique	FPM
Matériau du joint Joint d'étanchéité de câble	NBR
Matériau du boîtier	PA
Matériau de contact	Alliage de cuivre
Matériau de surface du contact	Or sur nickel
Matériau de porte-contacts	PC
Gaine extérieure, matériau	PUR
Matériau conducteur	Cordon Cu nu

Connecteur

Câble/conducteur

Longueur du câble	1,00 m
Ethernet [94B]
Nombre de pôles	8
Blindé	oui
Type	Ethernet [94B]
Structure du conducteur	4x2xAWG26/7; S-UTP
Structure du conducteur ligne de signal	7x 0,16 mm
AWG ligne de signaux	26
Section de câble	0,14 mm²
Diamètre de fil avec isolant	1 mm
Diamètre extérieur du câble	6,1 mm
Gaine extérieure, matériau	PUR
Gaine extérieure, coloris	bleu lagon RAL 5021
Matériau conducteur	Cordon Cu nu
Fil, coloris	blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun
Câblage par paire	2 fils par paire
Câblage total	4 paires en direction de l'âme
Revêtement optique de blindage	85 %
Résistance max. du conducteur	≤ 284 Ω/km
Résistance d'isolement	≥ 5 GΩ*km
Impédance caractéristique	100 Ω ±15 % (pour 1 ... 100 MHz)
Capacité en service	48 nF (à 800 Hz)
Tension nominale câble	125 V
Tension d'essai fil/fil	1000 V
Tension d'essai fil/blindage	500,00 V
Rayon de courbure minimal, pose fixe	50 mm (câble, pose fixe)
Rayon de courbure minimal, pose souple	95 mm (Câble, pose souple)
Température ambiante (fonctionnement)	-20 °C ... 70 °C (câble, pose fixe)
Température ambiante (fonctionnement)		-5 °C ... 60 °C (Câble, pose souple)

Conditions environnementales et de durée de vie

Référence	1652017
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Product key	ABNABE
GTIN	4017918914110
Poids par pièce (emballage compris)	86,5 g
Poids par pièce (hors emballage)	86,5 g
Pays d'origine	DE

VS-8-VS67-VS67/4P-AWG26-CF/1,0 - Câble de réseau

1652017

Conditions ambiantes
Indice de protection	IP67
Indice de protection		IP67
Température ambiante (fonctionnement)	-30 °C ... 80 °C (câble, pose fixe)
		-5 °C ... 60 °C (Câble, pose souple)
		connecteur mâle / femelle

EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
