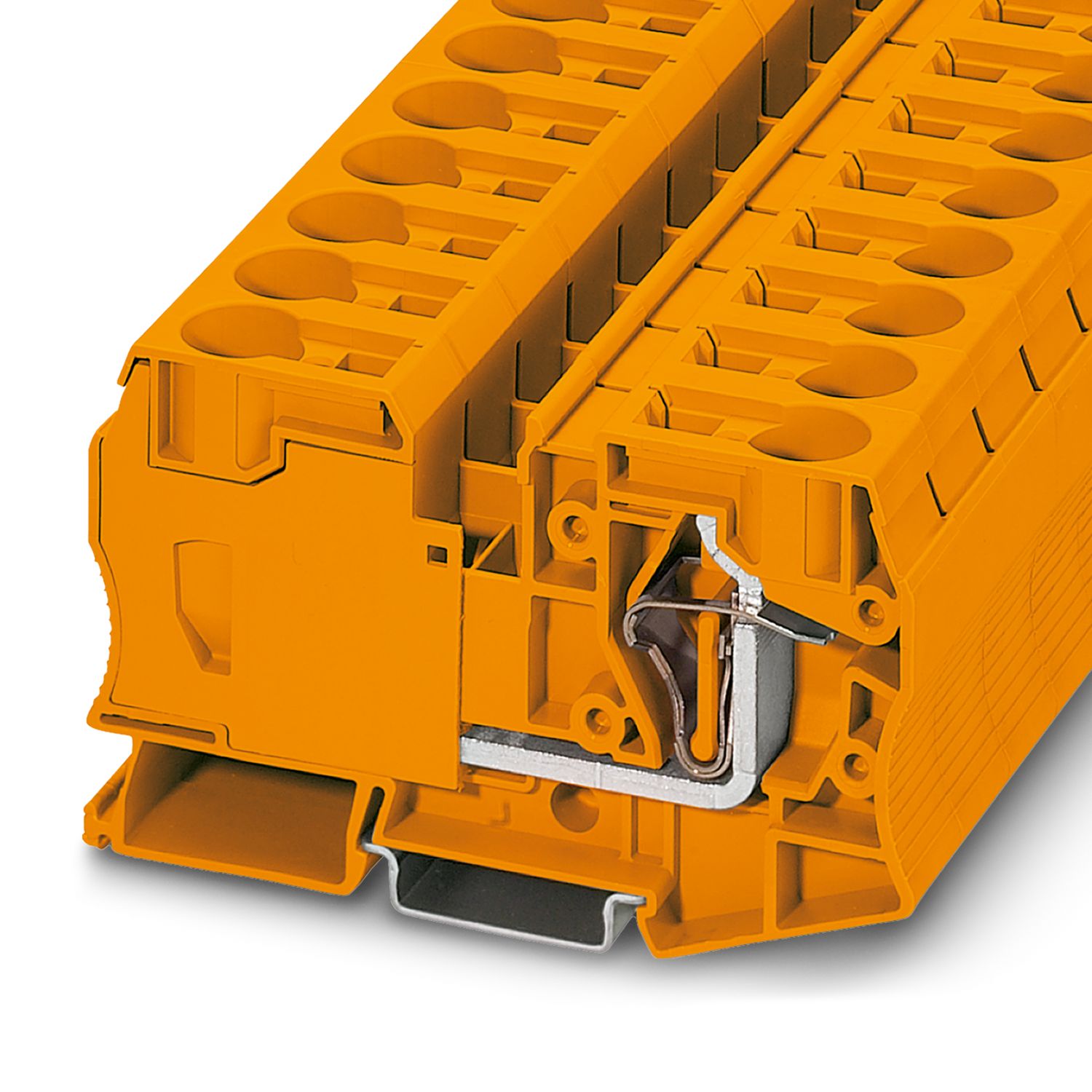

ST 35 OG - Blocs de jonction simple - 3036182

Type de produit	Bloc de jonction de traversée
Nombre de connexions	2
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	8 kV

Nombre de raccordements par étage	2
Section nominale	35 mm²
1er étage
Type de raccordement	Raccordement à ressort de traction
Longueur à dénuder	25 mm
Gabarit	A8
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	2,5 mm² ... 35 mm²
Section du conducteur AWG	14 ... 2 (conversion selon CEI)
Section de conducteur souple	2,5 mm² ... 35 mm²
Section de conducteur souple [AWG]	14 ... 2 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	2,5 mm² ... 35 mm²
Section de conducteur flexible (embout avec douille en plastique)	2,5 mm² ... 35 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	2,5 mm² ... 10 mm²
Int. nom.	125 A
Courant de charge maximal	125 A (pour une section de conducteur de 35 mm²)
Tension nominale	1000 V
Remarque	L'alimentation du bloc de jonction ST 35 sur le bloc de jonction ST 16-TWIN à l'aide du pont réducteur RB-ST 35 ne peut avoir lieu que d'un côté. En cas d'alimentation centrale, le couvercle D-ST 16-TWIN ne peut pas être ponté à l'aide du pont réducteur.
Section nominale	35 mm²
Connexion selon la norme	CEI/EN 60079-7
Désignation du certificat de contrôle	IECEx KEM 06.0033U / KEMA 01ATEX2260 U
Section de conducteur rigide	2,5 mm² ... 35 mm²
Section du conducteur AWG	14 ... 2 (conversion selon CEI)
Section de conducteur souple	2,5 mm² ... 35 mm²
Courant de charge maximal	108 A (pour une section de conducteur de 35 mm²)
Tension nominale	690 V

Données assignées (ATEX/IECEx)
Repérage	 II 2 G Ex eb IIC Gb
Plage de température de service	-60 °C ... 110 °C
Accessoires homologués Ex	1206612 SZF 3-1,0X5,5
Liste ponts	Pont enfichable / FBS 2-16 / 3005963
Données de pontage	85,5 A (35 mm²)
Augmentation de température Ex	40 K (118,6 A / 35 mm²)
lorsque le pontage est réalisé avec un pont	690 V
Tension d'isolement assignée	630 V
Sortie	(permanent)
Étage Ex Généralités
Tension de référence	690 V
Courant de référence	107,5 A
Courant de charge maximal	107,5 A
Résistance de contact	0,21 mΩ
Caractéristiques raccordement Ex Généralités
Section nominale	35 mm²
Section assignée AWG	2
Capacité de raccordement rigide	2,5 mm² ... 35 mm²
Capacité de raccordement AWG	14 ... 2
Capacité de raccordement flexible	2,5 mm² ... 35 mm²
Capacité de raccordement AWG	14 ... 2

Coloris	orange
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))	125 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C

Essai de tension de choc
Tension témoin valeur de consigne	9,8 kV
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
Résistance aux courants de courte durée 35 mm²	4,2 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	2,2 kV
Résultat	Essai réussi

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Profilé/support de fixation	NS 35
Force d'essai, valeur de consigne	10 N
Résultat	Essai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation	10 tr./min
Tours	135
Section de conducteur/poids	2,5 mm²/0,7 kg
Section de conducteur/poids		35 mm²/6,8 kg
Résultat	Essai réussi

Vieillissement
Cycles de température	192
Résultat	Essai réussi
Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2008-03
Forme de choc	Semi-sinusoïdal
Accélération	30g
Durée des chocs	18 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

ST 35 OG - Blocs de jonction simple

3036182

Informations détaillées concernant le produit

Produits compatibles

Référence	3036182
Conditionnement	10 Unité(s)
Commande minimum	1 Unité(s)
Product key	BE2111
GTIN	4046356897860
Poids par pièce (emballage compris)	84,99 g
Poids par pièce (hors emballage)	84,99 g
Pays d'origine	PL

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %

Caractéristiques mécaniques
Paroi latérale ouverte	non
