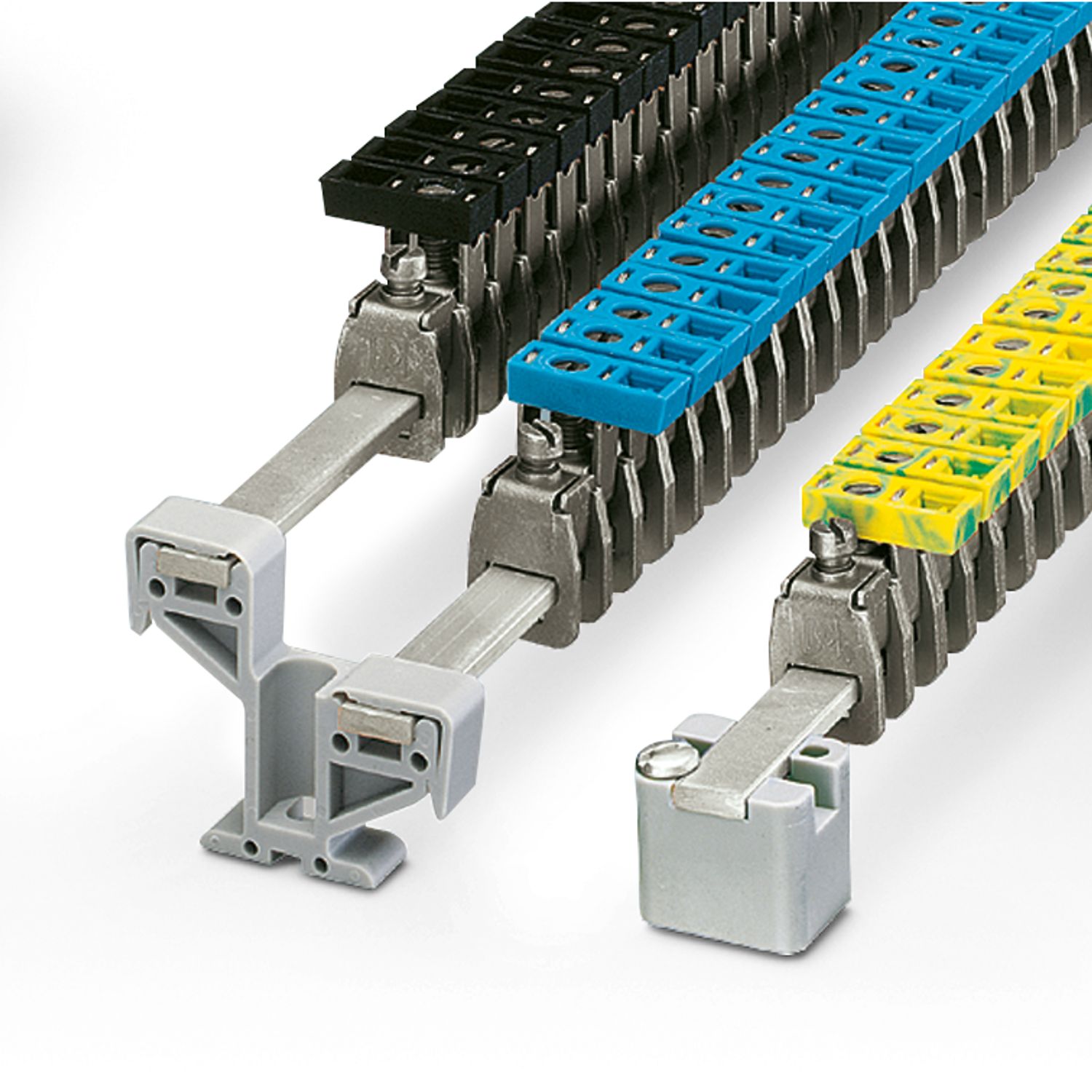

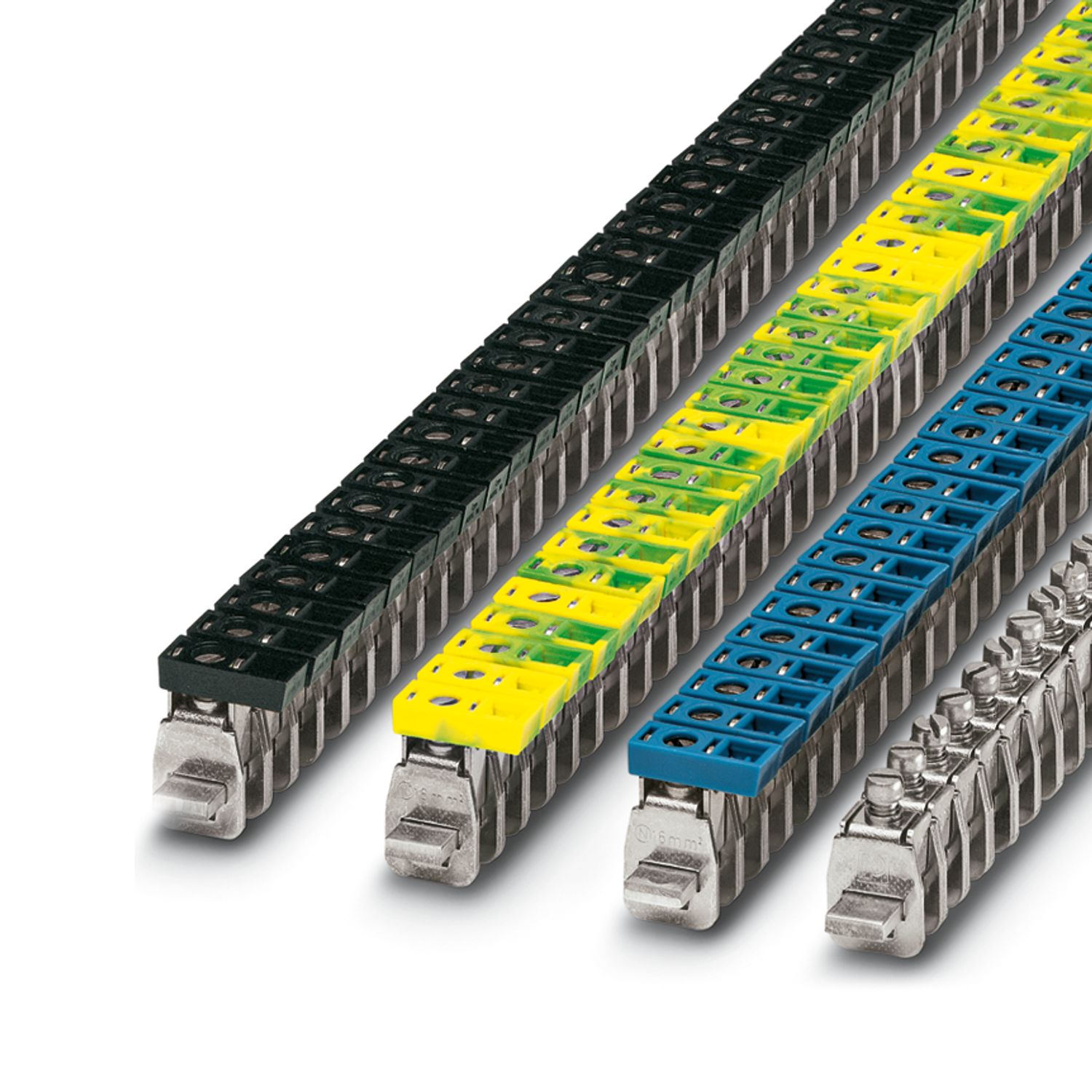

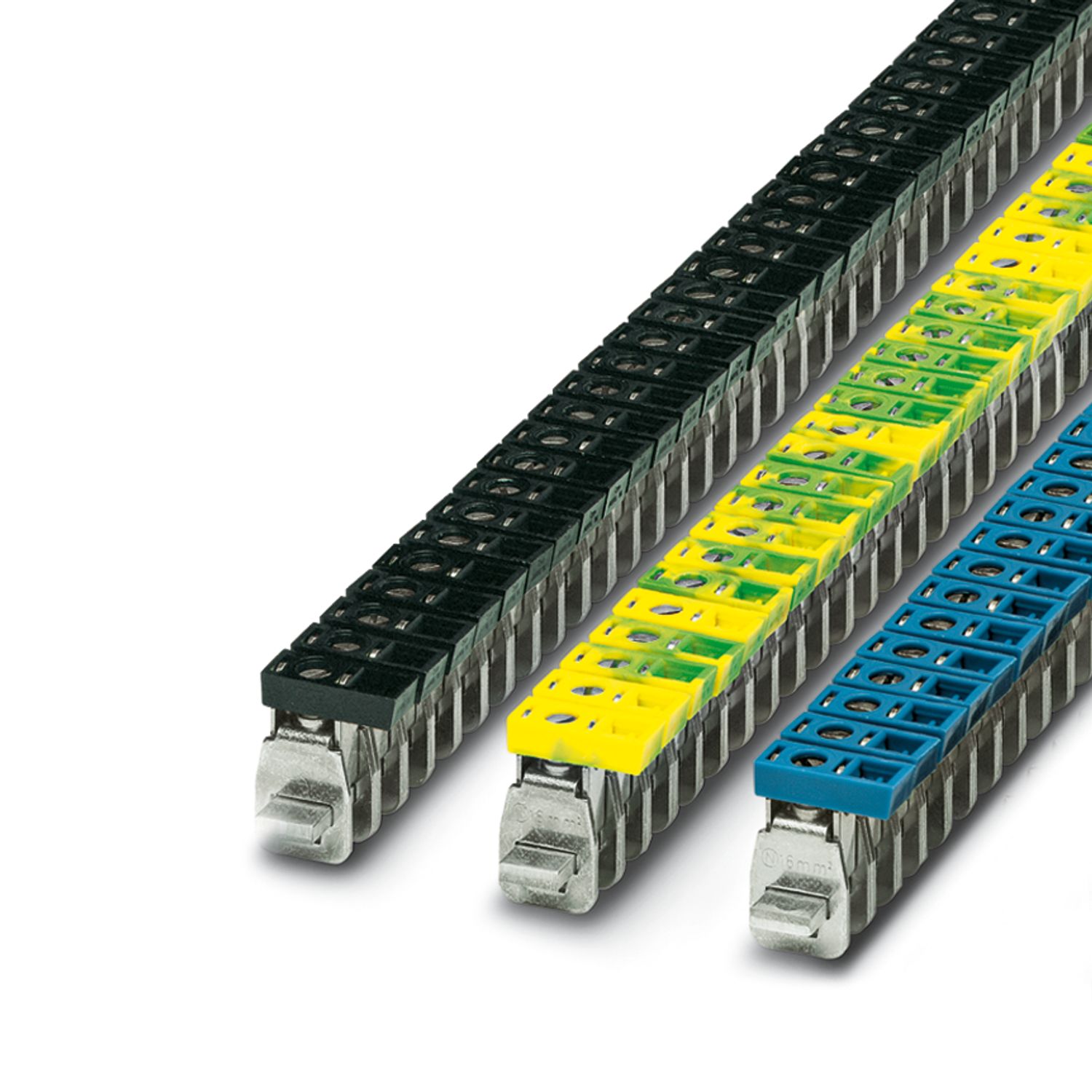

Bloc de jonction, tension nominale: 300 V, intensité nominale: 76 A, type de raccordement: Raccordement vissé, Section de référence: 16 mm2, section : 1,5 mm2 - 16 mm2, montage: Barre collectrice de N, coloris: vert/jaune

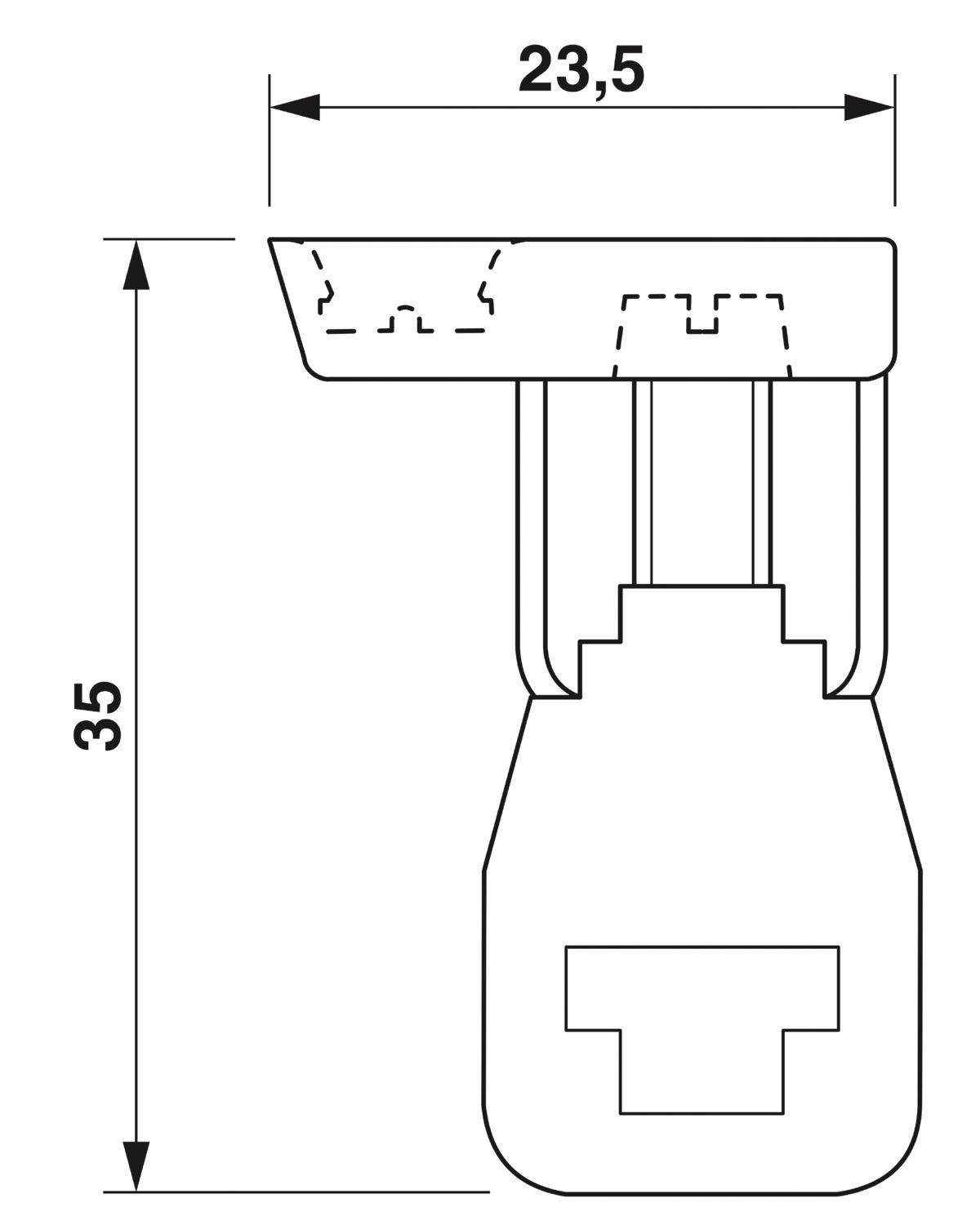

| Type de produit | Bloc de jonction d'installation |
| Nombre de connexions | 1 |
| Nombre de rangées | 1 |
| Courant de charge maximal | 76 A (pour une section de conducteur de 16 mm²) |
| Puissance dissipée maximale en condition nominale | 2,43 W |
| Intensité nominale IN | 76 A |
| Intensité admissible de la barre omnibus N | 140 A |
| Section nominale | 16 mm² |
| Courant de charge maximal | 76 A (pour une section de conducteur de 16 mm²) |
| Etage 1 en haut 1 en bas 1 | |
| Filetage vis | M5 |
| Couple de serrage | 2,5 ... 3 Nm |
| Longueur à dénuder | 16 mm |
| Section de conducteur rigide | 1,5 mm² ... 16 mm² |
| Section du conducteur AWG | 14 ... 6 (conversion selon CEI) |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
| Section de conducteur souple [AWG] | 14 ... 6 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 1,5 mm² ... 16 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 1,5 mm² ... 16 mm² |
| 2 conducteurs rigides de même section | 1,5 mm² ... 6 mm² |
| 2 conducteurs souples de même section | 1,5 mm² ... 6 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 1,5 mm² ... 6 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 1,5 mm² ... 10 mm² |
| Int. nom. | 76 A |
| Courant de charge maximal | 76 A (pour une section de conducteur de 16 mm²) |
| Tension nominale | 300 V |
| Section nominale | 16 mm² |
| Dessin coté |
|
| Largeur | 9,8 mm |
| Hauteur | 23,4 mm |
| Profondeur | 32 mm |
| Longueur | 23,4 mm |
| Couleur | vert-jaune |
| Classe d'inflammabilité selon UL 94 | V2 |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -40 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 125 °C |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Type de montage | Barre collectrice de N |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 65 A | 18 - 6 |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| Groupe utilisateur B | ||||
| 18 - 6 | ||||
| Groupe utilisateur C | ||||
| 18 - 6 | ||||
| Groupe utilisateur F | ||||
| 18 - 6 | ||||
