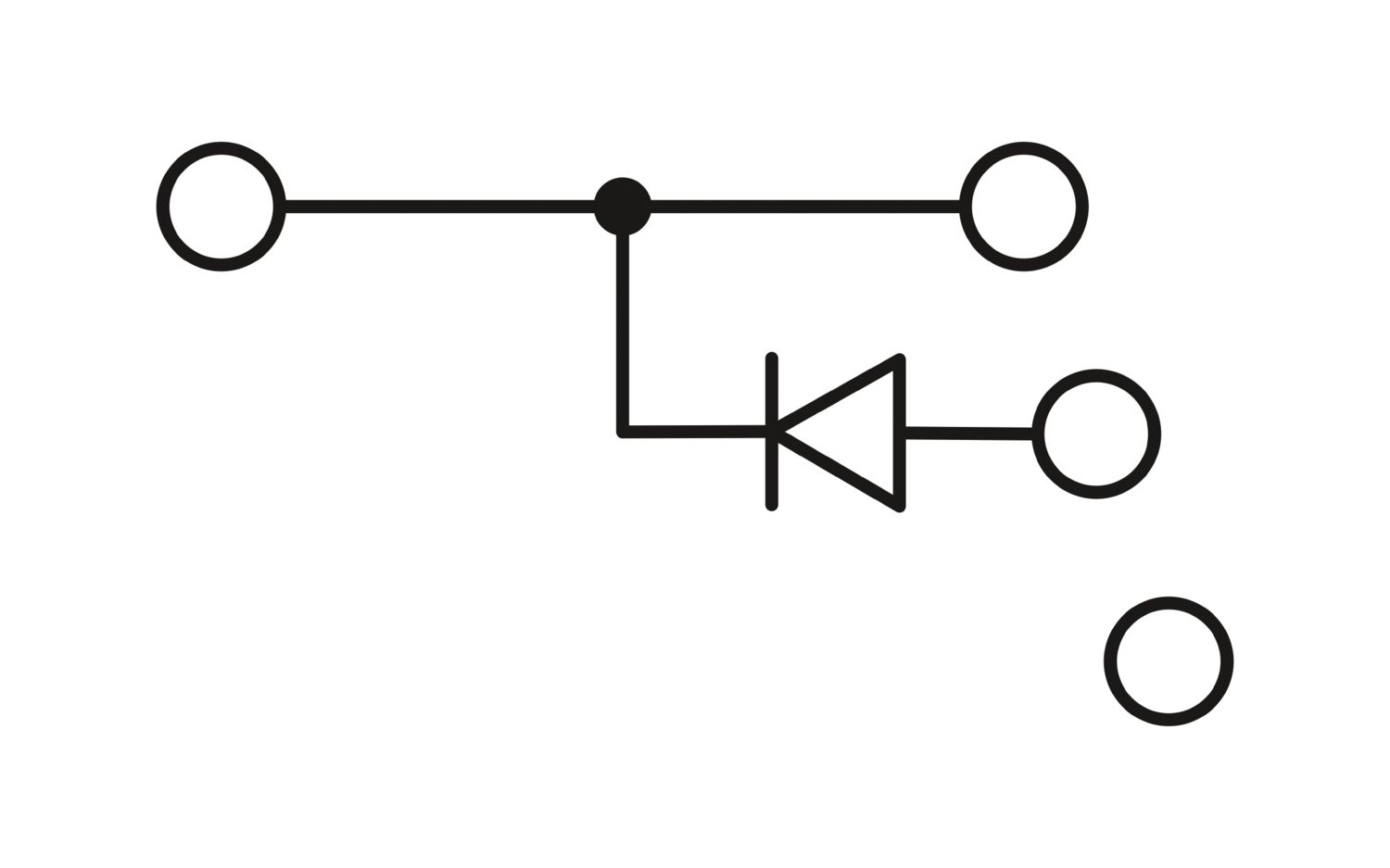

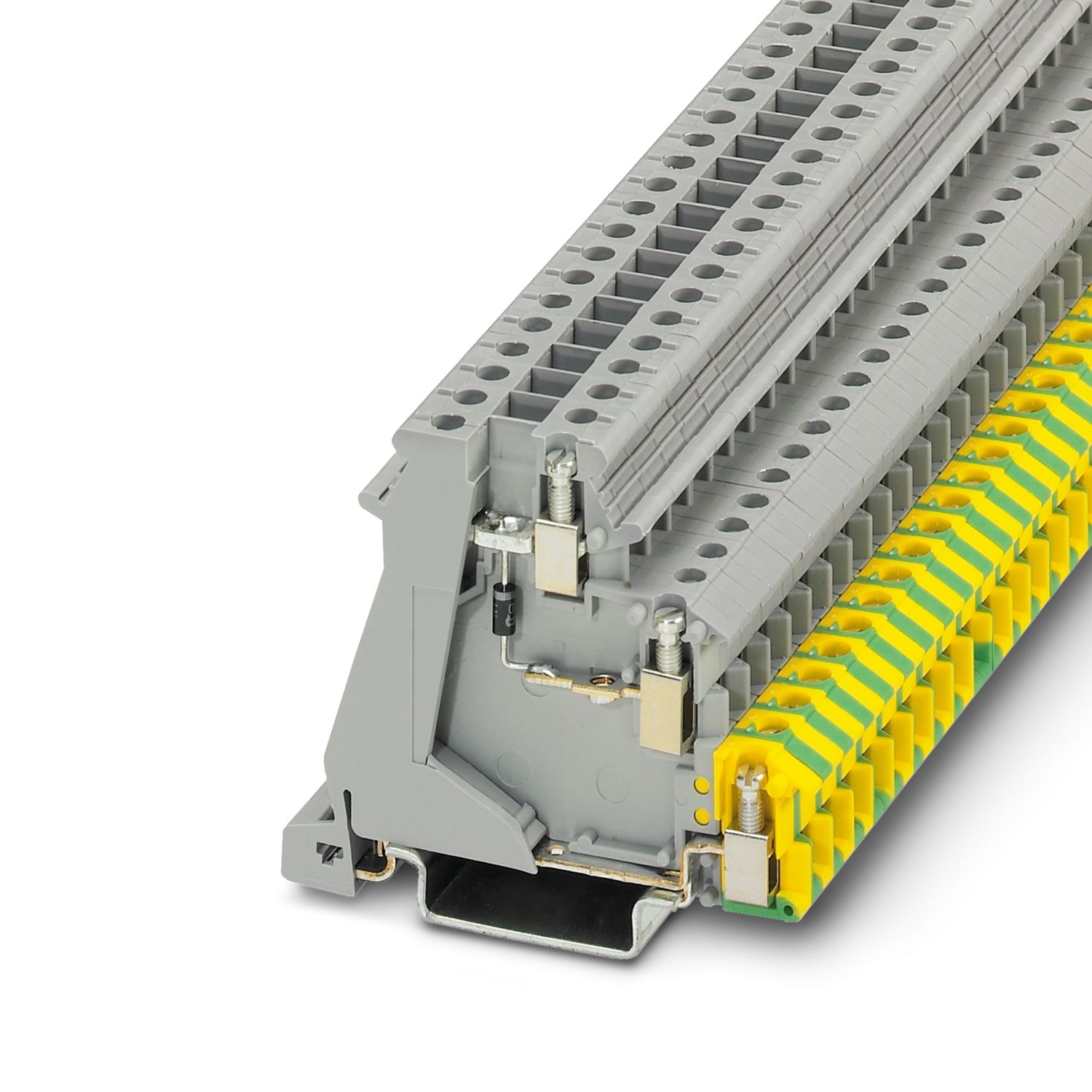

DOK 1,5-DIO-M-O - Bloc de jonction pour capteurs/actionneurs - 2717126

Type de produit	Borne pour capteur/actionneur
Nombre de connexions	4
Nombre de rangées	3
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	4 kV

Nombre de raccordements par étage	2
Section nominale	2,5 mm²
Etage 1+2+3
Filetage vis	M3
Couple de serrage	0,5 ... 0,6 Nm
Longueur à dénuder	8 mm
Gabarit	A3
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,2 mm² ... 4 mm²
Section du conducteur AWG	24 ... 12 (conversion selon CEI)
Section de conducteur souple	0,2 mm² ... 2,5 mm²
Section de conducteur souple [AWG]	24 ... 14 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,25 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,25 mm² ... 2,5 mm²
Section avec pont d'insertion rigide	4 mm²
Section avec pont d'insertion souple	2,5 mm²
2 conducteurs rigides de même section	0,2 mm² ... 1 mm²
2 conducteurs souples de même section	0,2 mm² ... 1 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique	0,25 mm² ... 1 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,5 mm² ... 1 mm²
Int. nom.	24 A
Courant de charge maximal	26 A (pour une section de conducteur de 2,5 mm²)
Tension nominale	250 V
Section nominale	2,5 mm²

Coloris	gris
Classe d'inflammabilité selon UL 94	V2
Groupe d'isolant	I
Matériau isolant	PA

Type de montage	NS 35/7,5
Type de montage		NS 35/15

Référence	2717126
Conditionnement	50 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Product key	BE1217
GTIN	4017918242817
Poids par pièce (emballage compris)	16,74 g
Poids par pièce (hors emballage)	16,74 g
Pays d'origine	PL

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

DOK 1,5-DIO-M-O - Bloc de jonction pour capteurs/actionneurs

2717126

Informations détaillées concernant le produit

Produits compatibles

Caractéristiques mécaniques
Paroi latérale ouverte	non
