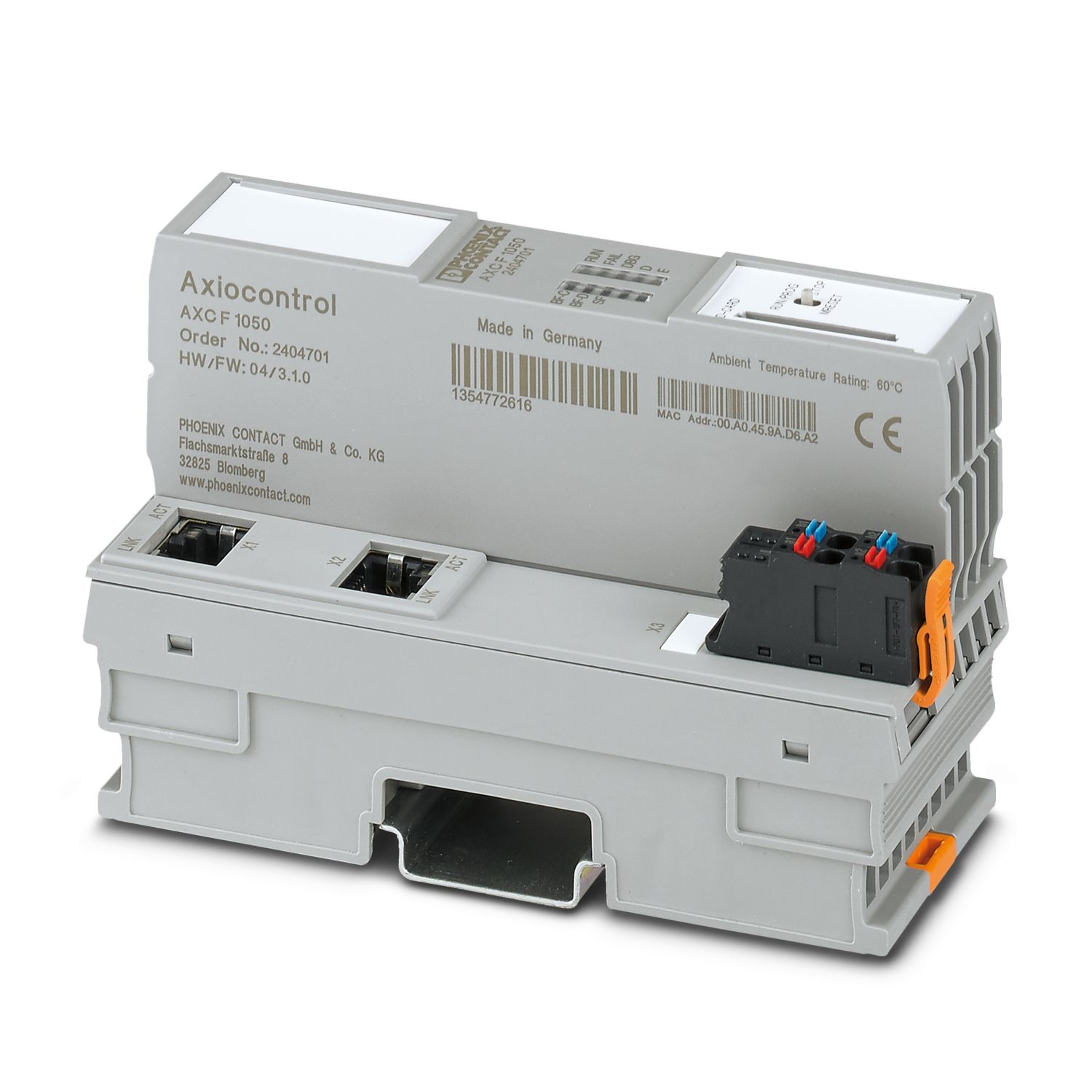

AXC F 1050 - Automate

2404701

Axiocontrol pour la commande directe des E/S Axioline. Avec 2 interfaces Ethernet et possibilité de programmation selon CEI 61131-3. Complet avec connecteur et champ de repérage.

Téléchargement gratuit disponible. Téléchargements

Type de produit	Automate
Gamme de produits	Axiocontrol
Type	Axioline

Processeur	AlteraNios® II, 1x 100 MHz
Mémoire de données rémanente	48 Koctet(s) (NVRAM)
Système en temps réel CEI-61131
Mémoire de programme	2 Moctet(s)
Stockage de données	2 Mo
Nombre de tâches de commande	8
Axioline
Nombre de données de process	max. 4096 Bit (Bus local Axioline F (entrée))
	max. 4096 Bit (Bus local Axioline F (sortie))
Nombre d'unités connectées supportées	max. 63 (par station)
Nombre d'abonnés raccordés au bus local	max. 63 (Tenir compte de la consommation de courant)
Modbus/TCP-Client
Nombre de données de process	max. 32768 Bit (par station)
PROFINET
Fonctionnement de l'appareil	Contrôleur d' PROFINET, périphérique d' PROFINET
Spécification	Version 2.3
Taux de rafraîchissement	min. 32 ms (16 équipements)
	min. 32 ms (8 équipements)
	min. 16 ms (4 équipements)
	min. 8 ms (2 équipements)
	min. 4 ms (1 équipement)
Conformance Class	A
Nombre d'unités connectées supportées	max. 16 (sur le contrôleur PROFINET)
Device ID	0142_hex
Vendor ID	00B0_hex
Fonctionnalité
Langues de programmation supportées	Programmation selon CEI 61131-3
Configuration requise
Outil d'ingénierie	PLCnext Engineer
Outil de configuration	Config+ à partir de la version 1.01
Système « temps réel »	eCLR
Interface application	OPC

Puissance dissipée maximale en condition nominale	max. 3 W
Alimentation
Plage de tension d'alimentation	19,2 V DC ... 30 V DC
Horloge en temps réel
Horloge temps réel	oui
Description horloge temps réel	1,73 s/jour= 20 ppm à 25 °C
Potentiels
Circuit de protection	Protection antisurtension de la tension d'alimentation; électronique
	Protection contre l'inversion de polarité de la tension d'alimentation; électronique
Potentiels: Alimentation en tension logique U_L (à partir d'U_L, l'alimentation du bus local Axioline F U_Bus est générée)
Tension d'alimentation	24 V DC
Plage de tension d'alimentation	19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Consommation de courant	max. 160 mA (avec 2 A sur U_Bus pour les E/S et U_L = 24 V)
Consommation de puissance	max. 13,2 W (2,0 A sur U_Bus, U_L = 24 V)
Potentiels: Alimentation du bus local Axioline F (U_Bus)
Tension d'alimentation	5 V DC (via module d'embase de bus)
Alimentation	2 A
Potentiels
Tension d'alimentation	24 V DC -15 % / +20 % (selon EN 61131-2)

Type de raccordement	Raccordement Push-in
Connecteur Axioline F
Type de raccordement	Raccordement Push-in
Section de conducteur rigide	0,2 mm² ... 1,5 mm²
Section de conducteur souple	0,2 mm² ... 1,5 mm²
Section de conducteur AWG	24 ... 16
Longueur à dénuder	8 mm

Serveur Web	oui
Bus local Axioline F
Nombre d'interfaces	1
Type de raccordement	Module d'embase de bus
Vitesse de transmission	100 MBit/s
Service
Système de bus	USB
Nombre d'interfaces	1
Type de raccordement	Micro USB type B
Vitesse de transmission	max. 115,2 kBit/s
Nombre de voies	1
Ethernet
Système de bus	RJ45
Nombre d'interfaces	2
Type de raccordement	Connecteur femelle RJ45
Vitesse de transmission	10/100 MBit/s
Nombre de voies	2

Largeur	45 mm
Hauteur	125,9 mm
Profondeur	74 mm
Renseignements sur les mesures	La profondeur est importante en cas d'utilisation d'un profilé TH 35-7.5 (selon EN 60715).

Couleur	gris (RAL 7042)

Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	-25 °C ... 60 °C jusqu'à 2000 m d'altitude
	-25 °C ... 55 °C jusqu'à 3000 m d'altitude
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Humidité de l'air admissible (fonctionnement)	10 % ... 95 % (selon DIN EN 61131-2, pas de condensation, pas de formation de glace)
Humidité de l'air admissible (stockage/transport)	10 % ... 95 % (selon DIN EN 61131-2, pas de condensation, pas de formation de glace)
Choc (fonctionnement)	10g (Essai au choc longue durée selon la norme DIN EN 60068-2-27)
Vibrations (service)	5g
Pression atmosphérique (service)	70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Pression atmosphérique (stockage/transport)	58 kPa ... 106 kPa (jusqu'à 4500 m d'altitude)

Compatibilité électromagnétique	Conformité à la directive CEM 2014/30/UE
Conformité aux directives CEM	Test de l'immunité selon les normes EN 61000-6-2/CEI 61000-6-2 Décharge d'électricité statique (ESD) EN 61000-4-2/CEI 61000-4-2 Critère B, décharge par contact ±6 kV, décharge dans l'air ±8 kV
	Test de l'immunité selon les normes EN 61000-6-2/CEI 61000-6-2 Champs électromagnétiques EN 61000-4-3/CEI 61000-4-3 Critère A, intensité de champ : 10 V/m
	Test de l'immunité selon les normes EN 61000-6-2/CEI 61000-6-2 Transitoires rapides en salves (Burst) EN 61000-4-4/CEI 61000-4-4 Critère B, ±2 kV
	Test de l'immunité selon les normes EN 61000-6-2/CEI 61000-6-2 Surtension transitoire (Surge) 61000-4-5/CEI 61000-4-5 Critère B , câbles d'alimentation DC : ±0,5 kV/±0,5 kV (symétrique/asymétrique) , blindage de câble pour bus de terrain : ±1 kV
	Test de l'immunité selon les normes EN 61000-6-2/CEI 61000-6-2 Perturbations conduites EN 61000-4-6/CEI 61000-4-6 Critère A; tension d'essai 10 V
	Test de l'émission de bruit selon EN 61000-6-3/CEI 61000-6-3 Propriétés des parasites EN 55032 Classe B

Type de montage	Montage sur rail DIN

Référence	2404701
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Product key	DRADAB
GTIN	4055626426310
Poids par pièce (emballage compris)	248,3 g
Poids par pièce (hors emballage)	225,6 g
Pays d'origine	DE

Produits compatibles

Accessoires

Avantages

Plage de température étendue de -25 °C ... 60 °C

Compatibilité électromagnétique accrue

2 interfaces Ethernet (switch intégré)

Carte SD jusqu'à 2 Go comme mémoire de paramétrage enfichable en option

Configuration par USB

Alimentation secourue intégrée pour désactivation ciblée de l'application

Possibilité de juxtaposer directement jusqu'à 63 modules d'E/S AXIO

Prise en charge d'un grand nombre de protocoles tels que : http, https, FTP, SNTP, SNMP, SMTP, SQL, MySQL, DCP et bien d'autres.

Contrôleur PROFINET (jusqu'à 16 périphériques) ou dispositif PROFINET

Programmable avec PC Worx Engineer
