Tecnología de conexión para aplicaciones LED Pequeña, blanca y rápida – la solución innovadora para placas de circuito impreso LED rígidas y flexibles.
Los nuevos conceptos de iluminación requieren soluciones innovadoras. Con las series PTSM y PTF conectará placas de circuito impreso LED rígidas y flexibles de forma rápida y sencilla.
Sus ventajas
- Desarrollada especialmente para aplicaciones LED: gracias al plástico blanco resistente a la luz y a su diseño compacto
- Solución de conexión universal para placas de circuito impreso LED flexibles y rígidas
- Ahorro de tiempo: mediante una conexión sencilla y sin herramientas
- Puesta en servicio rápida: gracias al elemento de alimentación preconfeccionado de la serie PTF

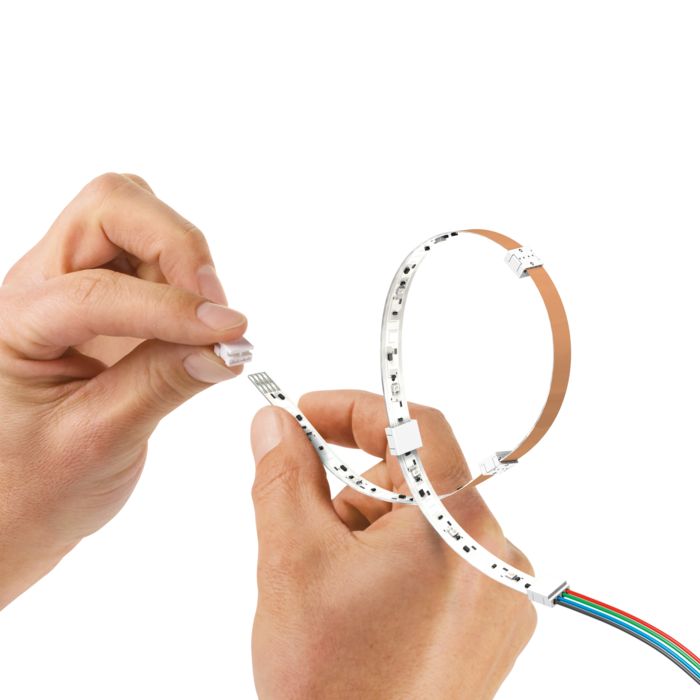

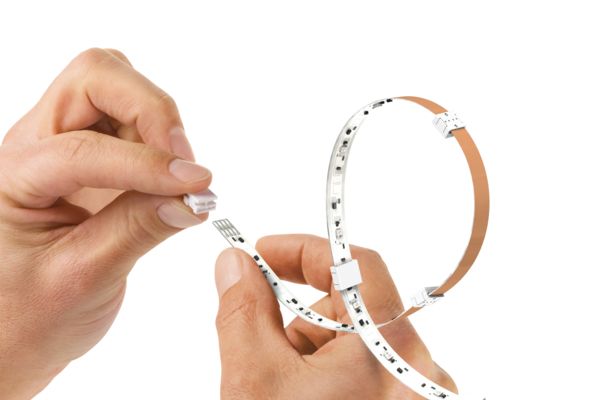

Tecnología de conexión para placas de circuito impreso LED flexibles – PTF
Extremo del conector
- hasta 10 A/25 V por conector macho
- conexión en unión continua con la placa de circuito impreso
- para placas de circuito impreso de 8 mm
- Conexión Pierce
alimentación
- hasta 10 A/25 V por conector macho
- versión en 2 o 4 polos con cables preconfeccionados
- mecanismo de bloqueo integrado

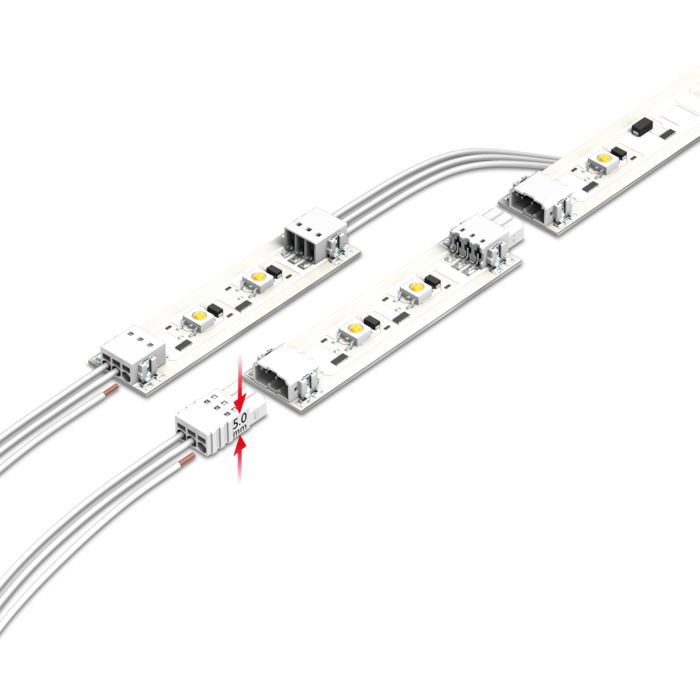

Tecnología de conexión para placas de circuito impreso LED rígidas – PTSM
Bornas para placa de circuito impreso
- 6 A/hasta 320 V
- sólidos metales en forma de ancla
- conexión push-in rápida
- adecuada para procesos de soldadura THR automatizados
- altura total 5 mm
Conectores
- 6 A/hasta 320 V
- conexión push-in rápida
- variantes invertidas
- carcasas de base adecuadas para procesos de soldadura THR automatizados
- altura total 5 mm
