Puede integrar los Axioline Smart Elements en sistemas con la interfaz Smart Element. Este Smart Element registra señales de corriente analógicas.

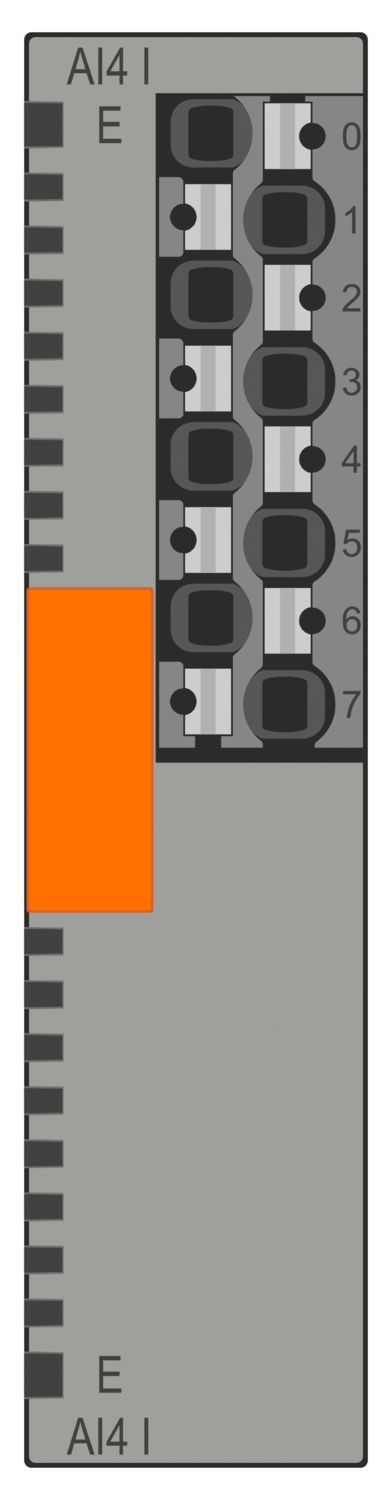

AXL SE AI4 I 4-20
-
Módulo analógico
1088062
Axioline Smart Elements, Módulo de entrada analógica, Entradas analógicas: 4, 4 mA ... 20 mA, tecnología de conexión: 2 conductores, índice de protección: IP20
Este producto precisa otros productos para su funcionamiento.
Accesorios necesarios
Descarga gratuita disponible.
Descargas
Detalles de producto
| Esquema de dimensiones |
|
| Anchura | 14,9 mm |
| Altura | 62,2 mm |
| Profundidad | 62 mm |
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Interfaz Smart Element | |
| Número de interfaces | 1 |
| Tipo de conexión | Conectores Card Edge |
| Velocidad de transmisión | Consulte el sistema en el que emplea el Smart Element. |
| Tiempo de inicio hasta disponibilidad de funcionamiento | < 1000 ms |
| Módulo | |
| Código de ID (hex.) | ninguno |
| Canal de datos de proceso | 64 Bit |
| Área de direcciones de entrada | 8 Byte |
| Espacio de direcciones de salida | 0 Byte |
| Demanda de datos de parámetros | 24 Byte |
| Necesidad de datos de configuración | 6 Byte |
| Analógico: Generalidades | |
| Denominación Entrada | Entradas analógicas |
| Descripción de la entrada | Entradas Single Ended, corriente |
| Número de entradas | 4 |
| Resolución convertidor A/D | 12 Bit |
| Tipo de conexión | Tecnología características |
| Tecnología de conexión | 2 conductores |
| Nota sobre la tecnología de conexión | apantallado, trenzado por pares |
| Señal de entrada Corriente | 4 mA ... 20 mA |
| Resistencia de entrada Entrada de corriente | máx. 60 Ω |
| Formato de datos | Representación normalizada |
| Representación del valor de medición | 16 bits |
| Circuito de protección | Protección contra transitorios |
| Tipo de producto | Componente de E/S |
| Familia de productos | Axioline Smart Elements |
| Construcción | modular |
| Posición para el montaje | Consulte el sistema en el que emplea el Smart Element. |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II (IEC 60664-1, EN 60664-1) |
| Grado de polución | 2 (IEC 60664-1, EN 60664-1) |
| Potencia disipada máxima con condición nominal | 0,75 W |
| Potenciales: Alimentación de lógica de los Smart Elements (USE) | |
| Tensión de alimentación | a través de conectores Card Edge |
| Potenciales: Alimentación de periféricos (UP) | |
| Tensión de alimentación | 24 V DC (a través de conectores Card Edge) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 20 mA |
| típ. 15 mA | |
| Absorción de corriente | min. 12 mA (sin periferia conectada) |
| Circuito de protección | Prot. contra sobretensiones; Consulte el sistema en el que emplea el Smart Element. |
| Prot. contra inversión de polaridad; Diodo contra inv. de polaridad | |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación lógica/alimentación de 24 V (periferia) | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación lógica/tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tecnología de conexión | |
| Denominación Conexión | Periferia |
| Nota acerca del tipo de conexión | Tenga en cuenta las indicaciones sobre las secciones de cable que se incluyen en el manual del usuario "Axioline Smart Elements". |
| Conexión de conductores | |
| Tipo de conexión | Conexión push-in |
| Sección de conductor rígido | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,25 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Longitud de pelado | 8 mm |
| Periferia | |
| Tipo de conexión | Conexión push-in |
| Nota acerca del tipo de conexión | Tenga en cuenta las indicaciones sobre las secciones de cable que se incluyen en el manual del usuario "Axioline Smart Elements". |
| Sección de conductor rígido | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,25 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Longitud de pelado | 8 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montaje | Ranura de Smart Element |
| Posición para el montaje | Consulte el sistema en el que emplea el Smart Element. |
LR
ID de homologación: LR23402057TARINA
ID de homologación: ELE263623XGABS
ID de homologación: 24-2510075-PDAcULus Listed
ID de homologación: E238705
Sus ventajas
4 canales de entrada analógicos

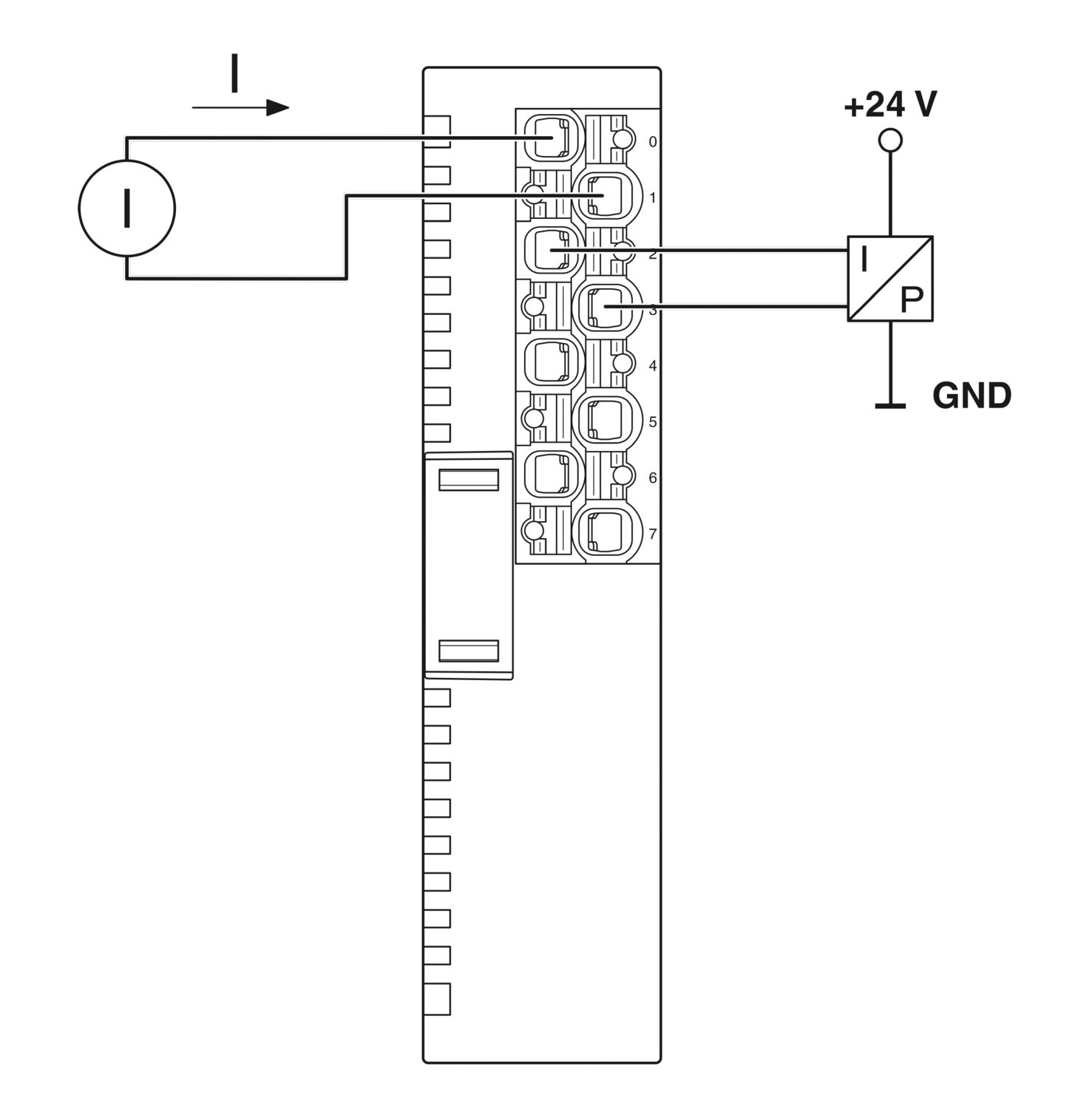

Conexión de los sensores en técnica de 2 conductores
Rango de corriente: 4 mA ... 20 mA
Formato de datos: representación normalizada
Resolución: 12 bits
Detección de rotura de cable
Placa de características guardada
