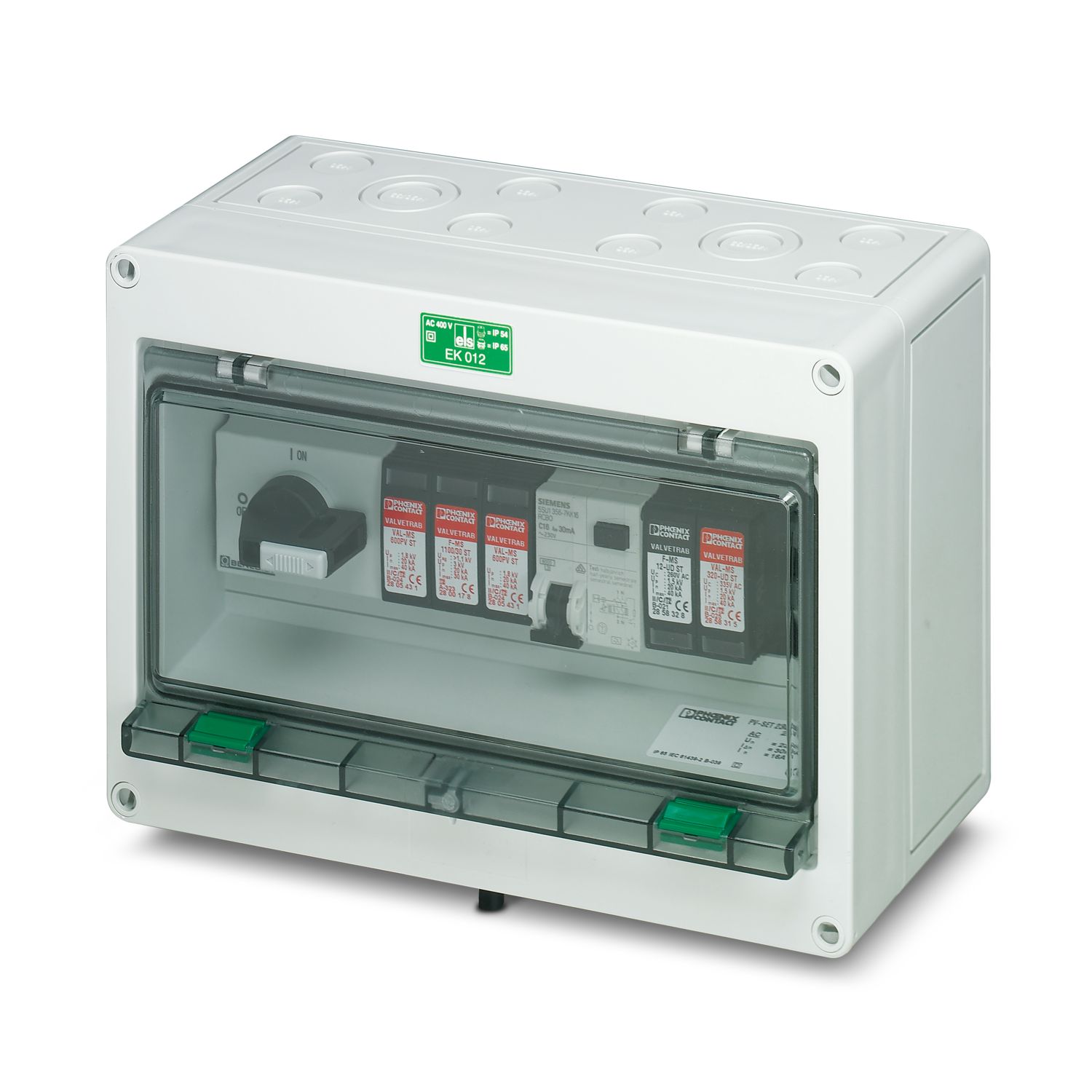

PV-SET 600DC-SD/AC-RCBO-30MA - Juego de disp. de protec. contra sobretensiones - 2800825

Propiedades del artículo

Clase de ensayo IEC	II
	T2
Tipo EN	T2
Construcción	Carcasa de instalación
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	2

Propiedades eléctricas

Frecuencia nominal f_N	50 Hz (60 Hz)
Tensión nominal U_N	230 V AC (Red TT)
Interruptor diferencial
Corriente diferencial nominal I_Δn	30 mA
Poder de cierre y de corte nominal I_m	6,00 kA
Clase	3

Dimensiones

Anchura	254 mm
Altura	110 mm
Longitud	180 mm
Unidad de división	12 UD

Datos del material

Clase de inflamabilidad según UL 94	HB
Tapa material	Policarbonato, transparente
Material carcasa	Poliestireno

Circuito de protección

Frecuencia nominal f_N	50 Hz (60 Hz)
Tensión constante máxima U_C	600 V DC
Tensión constante máxima U_C (L-N)	335 V AC
Tensión constante máxima U_C (N-PE)	260 V AC
Corriente de conductor de protección I_PE	≤ 1 µA (AC)
Corriente de conductor de protección I_PE		≤ 1 µA (DC)
Absorción de potencia standby P_C	≤ 1 mW (DC)
Absorción de potencia standby P_C		≤ 120 mW (AC)
Corriente transitoria nominal I_n (8/20) µs	15 kA (DC)
Corriente transitoria nominal I_n (8/20) µs		20 kA (AC)
Corriente transitoria máxima I_máx (8/20) µs	30 kA (DC)
Corriente transitoria máxima I_máx (8/20) µs		40 kA (AC)
Capacidad de extinción de corriente repetitiva de la red I_fi (N-PE)	100 A (ef.)
Nivel de protección U_p (L-N)	≤ 1,5 kV
Nivel de protección U_p (N-PE)	≤ 1,5 kV
Nivel de protección U_p (L+) - (L-)	≤ 3 kV
Nivel de protección U_p (L+/L-) - PE	≤ 3 kV
Tiempo de reacción t_A	≤ 25 ns
Tiempo de reacción t_A (L-N)	≤ 25 ns
Tiempo de reacción t_A (N-PE)	≤ 100 ns
Circuito de protección PV, lado de tensión alterna (CA)
Tensión asignada de funcionamiento U_e	230 V AC
Frecuencia asignada f_n	50 Hz (60 Hz)
Tensión asignada U_n	230 V AC (Red TT)
Resistencia a la tensión transitoria asignada U_imp	6 kV
Corriente asignada I_N	16 A AC
Circuito de protección lado de tensión continua (DC)
Resistencia a la tensión transitoria asignada U_imp	6 kV
Corriente de cortocircuito I_SCSTC	25 A DC
Tensión en circuito abierto U_OCSTC	500 V DC (Generador solar)
Capacidad de derivación máxima I_máx (8/20) µs	30 kA (DC)
Capacidad de derivación máxima I_máx (8/20) µs		40 kA (AC)
Tiempo de reacción t_A	≤ 25 ns
Fusible previo máximo recomendado	80 A
Corriente transitoria nominal I_n (8/20) µs	15 kA (DC)
Corriente transitoria nominal I_n (8/20) µs		20 kA (AC)
Tensión constante máxima U_CPV	600 V DC
Corriente de conductor de protección I_PE	≤ 1 µA (AC)
Corriente de conductor de protección I_PE		≤ 1 µA (DC)
Nivel de protección U_p (L+) - (L-)	≤ 3 kV
Nivel de protección U_p (L+/L-) - PE	≤ 3 kV
Absorción de potencia standby P_C	≤ 1 mW (DC)
Absorción de potencia standby P_C		≤ 120 mW (AC)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP65
Condiciones ambientales	A, B
Temperatura ambiente (servicio)	-20 °C ... 40 °C

Normas y especificaciones

Normas/disposiciones	EN 61439-2
Observación	2009
Normas/disposiciones	IEC 61439-2
Observación	2009

Montaje

Código de artículo	2800825
Unidad de embalaje	5 Unidades
Cantidad mínima de pedido	5 Unidades
Nota	Fabricación bajo pedido (sin devolución)
Clave de producto	CL1341
GTIN	4046356654845
Peso por unidad (incluido el embalaje)	750 g
Peso por unidad (sin incluir el embalaje)	750 g
País de origen	DE
