cUL Recognized
ID de homologación: FILE E 221474| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 30 V | 1 A |
UL Recognized
ID de homologación: FILE E 221474| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 30 V | 1 A |
SACC-M12FS-12SOL-PG 9-M SH
-
Conector
1404411
Conector, Universal, 12-polos, apantallado, Hembra de conexión recto M12, codificación: A, Conexión por soldadura, material de moleteado: Fundición inyectada de cinc, niquelada, prensaestopas Pg9, diámetro exterior del cable 6 mm ... 8 mm
Detalles de producto
| Indicaciónes de montaje | IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Tipo de producto | Conector circular (lado del cable) |
| Tipo de sensor | Universal |
| Número de polos | 12 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | A |
| Salida de cables | recta |
| Prensaestopas Pg | Pg9 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |

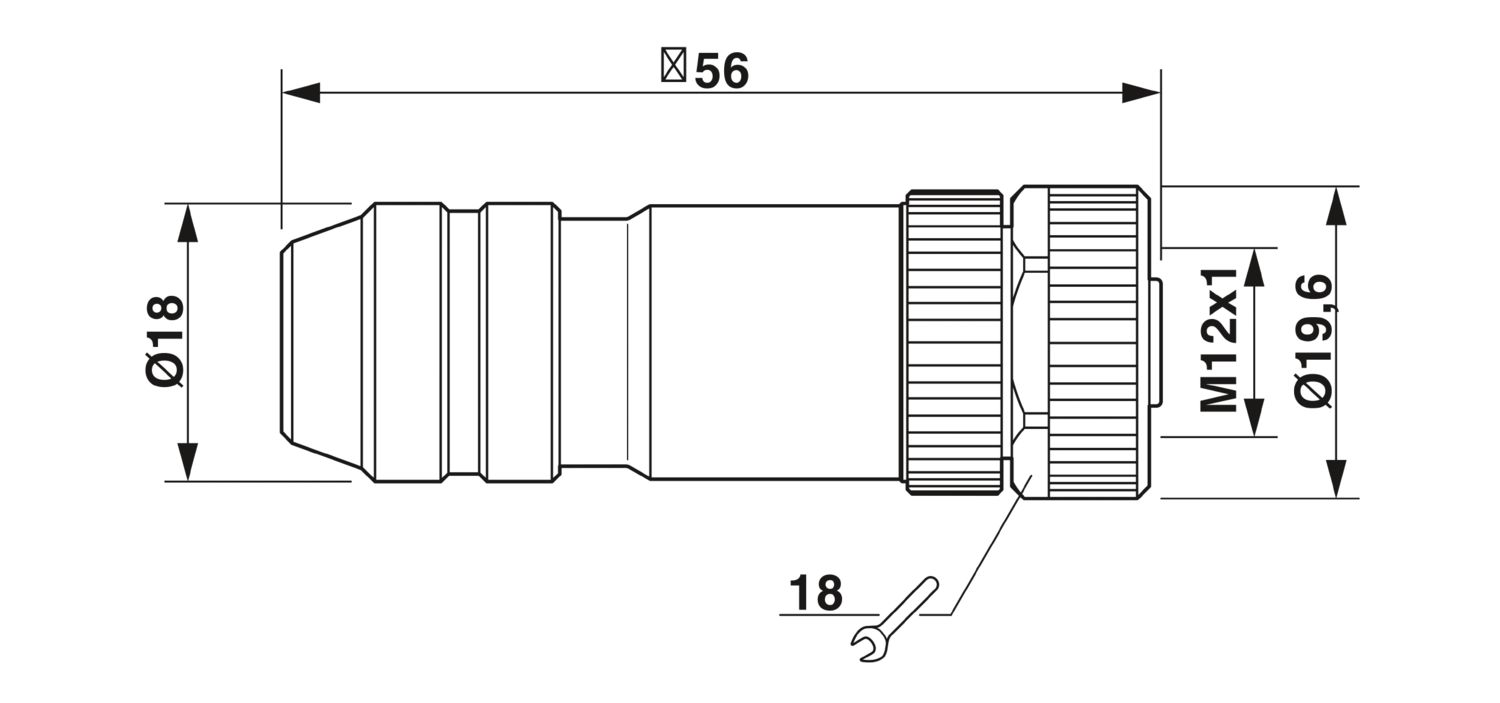

| Esquema de dimensiones |
|
| Anchura | 19,6 mm |
| Altura | 19,6 mm |
| Longitud | 56 mm |
| Dimensiones exteriores | |
| Diámetro exterior | 6 mm ... 8 mm |
| Carcasa | |
| Diámetro de la caja | 19,6 mm |
| Clase de inflamabilidad según UL 94 | HB |
| Material junta | NBR |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Conexión de conductores | |
| Tipo de conexión | Conexión por soldadura |
| Sección de conexión | 0,08 mm² ... 0,25 mm² (sin puntera) |
| 0,08 mm² ... 0,25 mm² (rígido) | |
| Sección de conexión AWG | 28 ... 24 (sin puntera) |
| Longitud a desaislar del conductor individual | 4 mm |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 0,8 Nm ... 1 Nm (Tornillo de apriete) | |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Resistencia de contacto | ≤ 3 mΩ |
| Resistencia de aislamiento | > 10 GΩ |
| Tensión nominal UN | 30 V AC |
| 30 V DC | |
| Corriente nominal IN | 1,5 A (hasta 40 °C) |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Conexión 1 | |
| Construcción cabecera | Hembra de conexión |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Codificación | A |
| Tipo de señal/categoría | Universal |
| Longitud pelado de conductores individuales | 4 mm |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) (Conector macho/conector hembra) | -40 °C ... 85 °C (macho / hembra) |
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
Sus ventajas
Aplicación segura en campo gracias a altos grados de protección
Ahorrar espacio con conectores enchufables de muchos polos
Envío fiable de señales - apantallado de 360° en entorno con carga electromagnética
