cUL Listed
ID de homologación: FILE E 359524| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| keine | ||||
| 150 V | 4 A | |||
UL listado
ID de homologación: FILE E 359524| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| keine | ||||
| 150 V | 4 A | |||
SAC-HZ-5P-M12MS/ 1,5-542/M12FS
-
Cable para sensores/actuadores
1409598

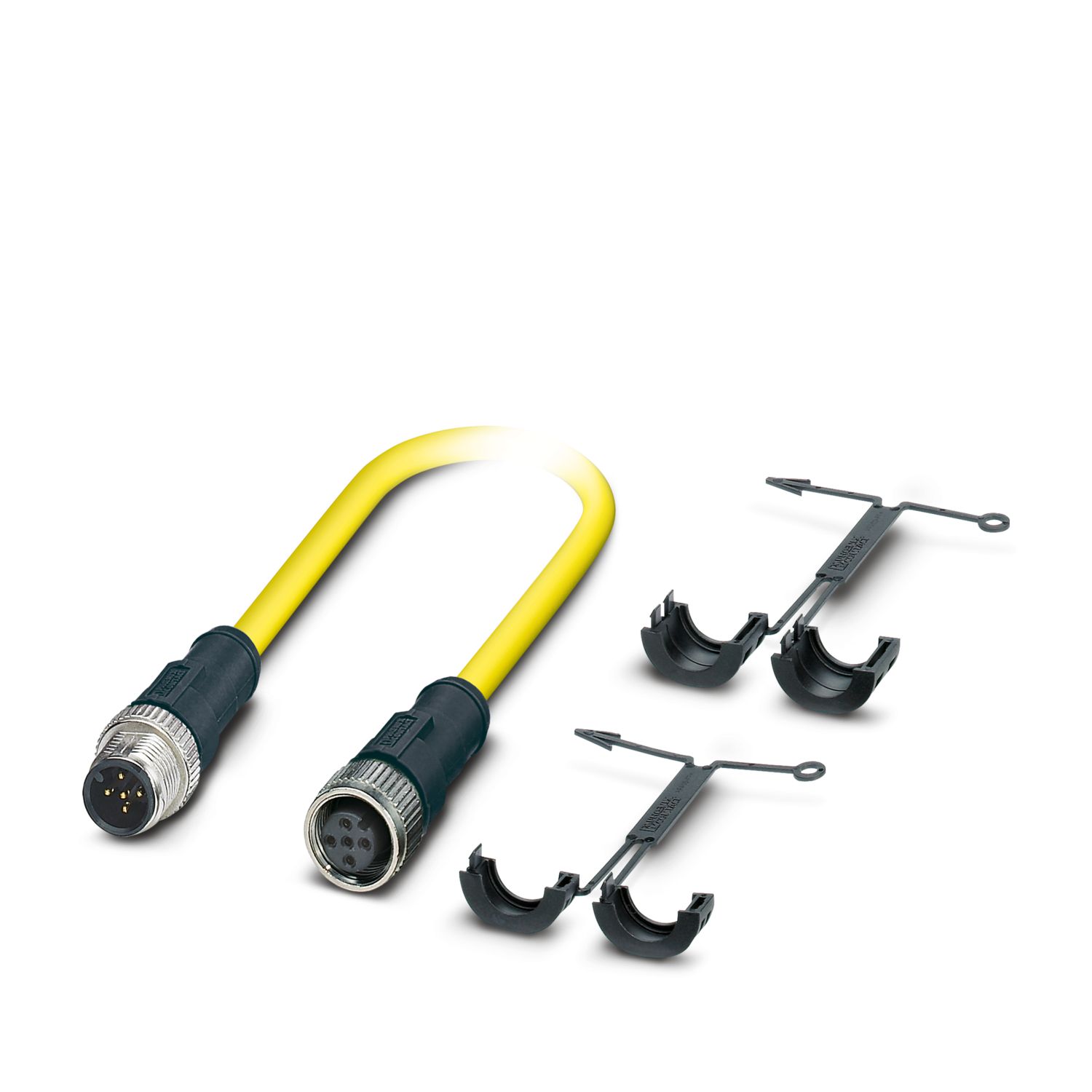

Cable para sensores/actuadores, 5-polos, PVC, amarillo, Conector recta M12, codificación: A, a Hembra recta M12, codificación: A, longitud de cable: 1,5 m
Detalles de producto
| Generalidades | Estos cables confeccionados están homologados según UL/cUL para su uso en Zona Ex de clase I, división 2 (CID2). |
| Tipo de producto | Cables para sensores/actuadores |
| Aplicación | Cable US para Zonas EX |
| Número de polos | 5 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | A |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | HB |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Envoltura exterior, material | PVC |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Indicación de estado | no |
| Indicación de estado disponible | no |
| Conexión de conductores | |
| Par de apriete | 0,4 Nm (Conector M12) |
| Conexión 1 | |
| Construcción | Conector recta M12 |
| Número de polos | 5 |
| Tipo de codificación | A |
| Conexión 2 | |
| Construcción | Hembra recta M12 |
| Número de polos | 5 |
| Tipo de codificación | A |
| Longitud del cable | 1,5 m |
| PVC amarillo 105 °C [542] | |
| Esquema de dimensiones |
|
| Peso del cable | 43 kg/km |
| UL AWM Style | 2517 (105 °C / 300 V) |
| Número de polos | 5 |
| Apantallado | no |
| Tipo de cable | PVC amarillo 105 °C [542] |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Línea de señales AWG | 22 |
| Diámetro de conductor incl. aislamiento | 1,27 mm ±0,03 mm |
| Diámetro exterior del cable | 5,40 mm ±0,2 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | amarillo |
| Material Conductor | Conductor Cu estañado |
| Material Relleno | PP |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | marrón, azul, negro, blanco, gris |
| Cableado total | 5 conductores alrededor de relleno como alma |
| Resistencia máx. del conductor | máx. 50,5 Ω/km (20 °C) |
| Resistencia de aislamiento | ≥ (550 M Ohm/m a 500 V) |
| Tensión nominal Cable | 300 V |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Menor radio de flexión, montaje móvil | 44 mm |
| Resistencia a las llamas | FT4 |
| Otras resistencias | resistente a los rayos UV |
| Características especiales | Estándares UL PLTC e ITC |
| Temperatura ambiente (servicio) | -30 °C ... 105 °C (cable, disposición fija) |
| -5 °C ... 105 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| IP68 | |
| Temperatura ambiente (servicio) (Conector macho/conector hembra) | -25 °C ... 90 °C (macho / hembra) |
| Conformidad/Homologaciones | |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
