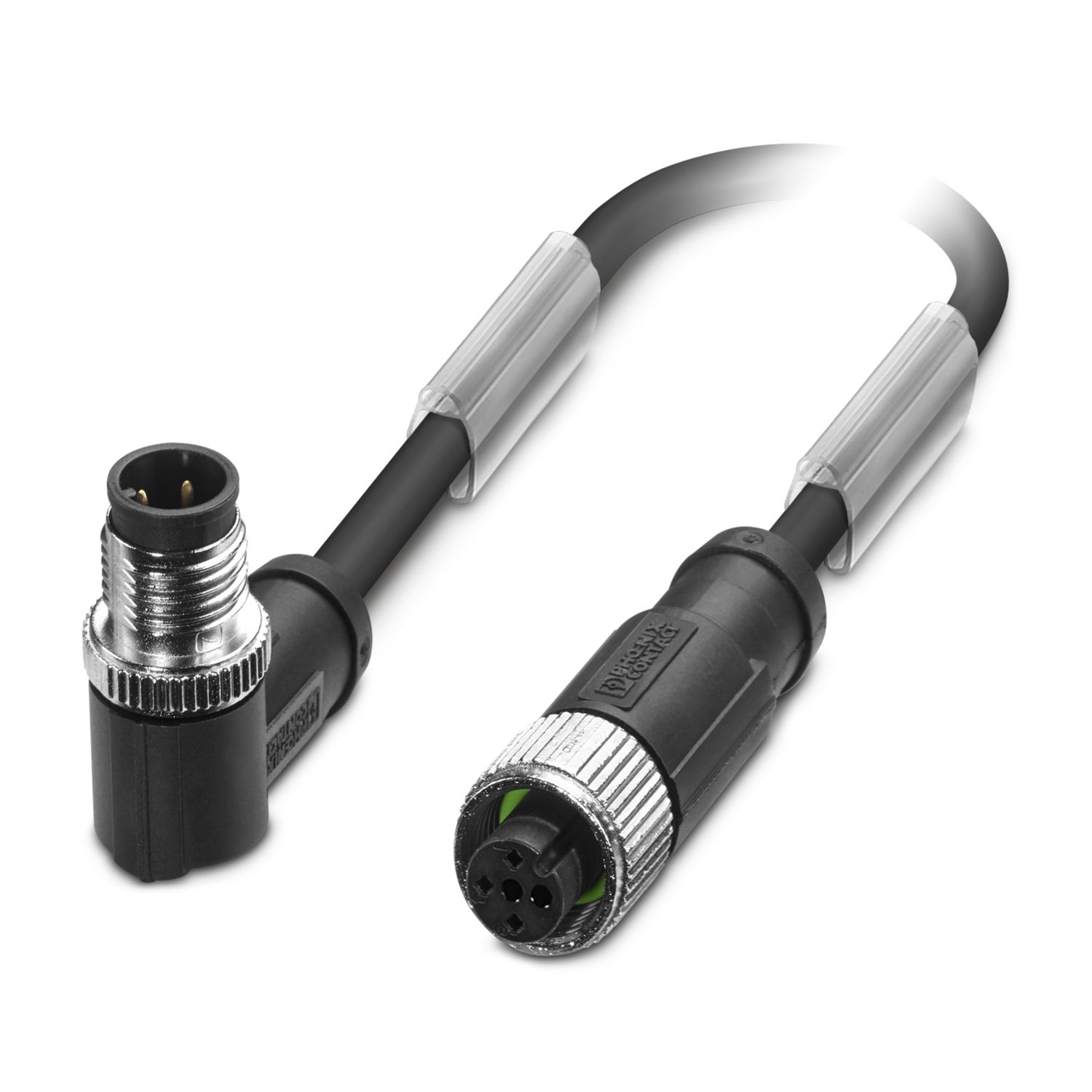

SAC-3P-M12MR-M12FS SH/.../... - Cable para sensores/actuadores - 1536065

Propiedades del artículo

Tipo de producto	Cables para sensores/actuadores
Aplicación	Estándar
Número de polos	3
Número de salidas de cable	1
Apantallado	sí
Codificación	A
Propiedades de aislamiento
Categoría de sobretensión	II
Grado de polución	3

Datos del material

Clase de inflamabilidad según UL 94	HB
Material junta	NBR
Material cuerpo de agarre	TPU resistente al fuego, autoextinguible
Material contacto	CuSn
Material superficie del contacto	Ni/Au
Material soporte de contactos	TPU GF
Material conexión por tornillo	Fundición inyectada de cinc, niquelada

Propiedades eléctricas

Resistencia de aislamiento	≥ 100 MΩ
Tensión nominal U_N	48 V AC
	60 V DC
Corriente nominal I_N	4 A
Tensión de prueba	2500 V

Propiedades mecánicas

Datos mecánicos
Ciclos de enchufe	≥ 100

Señalización

Indicación de estado	no
Indicación de estado disponible	no

Datos de conexión

Conexión de conductores
Par de apriete	0,4 Nm (Conector M12)

Conectores

Conexión 1
Construcción	Conector acodado M12
Número de polos	3
Tipo de codificación	A
Conexión 2
Construcción	Hembra recta M12
Número de polos	3
Tipo de codificación	A

Cable/línea

Longitud del cable	Libre introducción (0,2 ...40,0 m)
PUR sin halógenos negro [PUR]
Peso del cable	31 kg/km
UL AWM Style	20549
Número de polos	3
Apantallado	sí
Tipo de cable	PUR sin halógenos negro [PUR]
Tipo de cable		PUR sin halógenos negro PUR
Construcción del conductor cable de señales	42x 0,10 mm
Línea de señales AWG	22
Sección de línea	3x 0,34 mm² (conductor de señales)
Diámetro de conductor incl. aislamiento	1,27 mm ±0,02 mm (conductor de señales)
Diámetro exterior del cable	4,65 mm ±0,15 mm
Envoltura exterior, material	PUR
Envoltura exterior, color	negro grisáceo RAL 7021
Material Conductor	Conductor Cu desnudo
Material Aislamiento de conductor	PP
Conductor individual, color	marrón, azul, negro
Grosor de pared Aislamiento	≥ 0,21 mm (Aislamiento de conductor)
Grosor de pared Aislamiento		aprox. 0,50 mm (Envoltura exterior)
Cableado total	3 conductores longitudinalmente trenzados
Apantallamiento	Malla de hilos de cobre
Cubierta visual de pantalla	80 %
Resistencia máx. del conductor	máx. 58 Ω/km (a 20 °C)
Resistencia de aislamiento	≥ 100 GΩ*km (a 20 °C)
Tensión nominal Cable	≤ 300 V
Tensión de prueba	≥ 3000 V
Menor radio de flexión, montaje fijo	23 mm
Menor radio de flexión, montaje móvil	47 mm
Capacidad de carga dinámica (flexión)	Ciclos de flexión máx.: 10000000, Radio de flexión: 47 mm, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s²
Capacidad de carga dinámica (torsión)	Torsión: ±180 °/m, Ciclos de torsión: ≥2000000, Frecuencia de torsión: 35 Ciclos/minuto
Ausencia de halógenos	según DIN VDE 0472 parte 815
Resistencia a las llamas	según UL 758/1581 FT2
Resistencia a las llamas		DIN EN 60332-2-2 (20 s)
Resistencia al aceite	conforme a DIN EN 60811-2-1
Otras resistencias	buena resistencia a ácidos, álcalis y disolventes
		resistente a la hidrólisis y a los microbios
		condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A)
Características especiales	apto para cadenas portacables
		sin silicona
		sin sustancias que disturban la humectación de pinturas
Temperatura ambiente (servicio)	-40 °C ... 80 °C (cable, disposición fija)
Temperatura ambiente (servicio)		-25 °C ... 80 °C (Cable, disposiCión móvil)
PUR/PVC apantallado, gris [100]
Peso del cable	38 kg/km
Número de polos	3
Apantallado	sí
Tipo de cable	PUR/PVC apantallado, gris [100]
Tipo de cable		PUR/PVC apantallado, gris 100
Construcción del conductor cable de señales	42x 0,10 mm
Línea de señales AWG	22
Sección de línea	0,34 mm²
Diámetro de conductor incl. aislamiento	1,5 mm ±0,05 mm
Diámetro exterior del cable	5,20 mm ±0,2 mm
Envoltura exterior, material	PUR
Envoltura exterior, color	gris RAL 7001
Material Conductor	Conductor Cu desnudo
Material Aislamiento de conductor	PVC
Conductor individual, color	marrón, azul, negro
Grosor de pared Aislamiento	≥ 0,23 mm (Aislamiento de conductor)
		≥ 0,38 mm (Envoltura exterior)
		aprox. 0,30 mm (Envoltura interior)
Cableado total	3 conductores longitudinalmente trenzados
Apantallamiento	Malla de hilos de cobre
Cubierta visual de pantalla	85 %
Resistencia máx. del conductor	máx. 58 Ω/km (a 20 °C)
Resistencia de aislamiento	≥ 100 MΩ*km (a 20 °C)
Tensión nominal Cable	≤ 300 V
Tensión de prueba	≥ 3000 V
Tensión de prueba Conductor/Pantalla	≥ 2000,00 V
Menor radio de flexión, montaje fijo	52 mm
Menor radio de flexión, montaje móvil	52 mm
Capacidad de carga dinámica (flexión)	Ciclos de flexión máx.: 2000000, Radio de flexión: 52 mm, Trayecto de avance: 5 m, Velocidad de avance: 3 m/s
Resistencia al aceite	según DIN EN 60811-2-1
Temperatura ambiente (servicio)	-25 °C ... 80 °C (cable, disposición fija)
Temperatura ambiente (servicio)		-5 °C ... 80 °C (Cable, disposiCión móvil)
PVC apantallado, negro [PVC]
Peso del cable	40 kg/km
Número de polos	3
Apantallado	sí
Tipo de cable	PVC apantallado, negro [PVC]
Tipo de cable		PVC apantallado, negro PVC
Construcción del conductor cable de señales	42x 0,10 mm
Línea de señales AWG	22
Sección de línea	3x 0,34 mm² (conductor de señales)
Diámetro de conductor incl. aislamiento	1,4 mm ±0,02 mm
Diámetro exterior del cable	5,20 mm ±0,2 mm
Envoltura exterior, material	PVC
Envoltura exterior, color	negro RAL 9005
Material Conductor	Conductor Cu desnudo
Material Aislamiento de conductor	PVC
Conductor individual, color	marrón, azul, negro
Grosor de pared Aislamiento	≥ 0,23 mm (Aislamiento de conductor)
Grosor de pared Aislamiento		≥ 0,76 mm (Envoltura exterior)
Cableado total	3 conductores longitudinalmente trenzados
Apantallamiento	Malla de hilos de cobre estañados
Cubierta visual de pantalla	85 %
Resistencia máx. del conductor	máx. 58 Ω/km (a 20 °C)
Resistencia de aislamiento	≥ 100 MΩ*km (a 20 °C)
Tensión nominal Cable	≤ 300 V
Tensión de prueba	≥ 3000 V
Resistencia a las llamas	según UL-Style 2464
Resistencia al aceite	según DIN EN 60811-2-1
Temperatura ambiente (servicio)	-25 °C ... 80 °C (cable, disposición fija)
Temperatura ambiente (servicio)		-5 °C ... 80 °C (Cable, disposiCión móvil)
PVC gris [500]
Peso del cable	40 kg/km
Número de polos	3
Apantallado	sí
Tipo de cable	PVC gris [500]
Tipo de cable		PVC gris 500
Construcción del conductor cable de señales	42x 0,10 mm
Línea de señales AWG	22
Sección de línea	0,34 mm²
Diámetro de conductor incl. aislamiento	1,4 mm ±0,02 mm
Diámetro exterior del cable	5,20 mm ±0,2 mm
Envoltura exterior, material	PVC
Envoltura exterior, color	gris RAL 7001
Material Conductor	Conductor Cu desnudo
Material Aislamiento de conductor	PVC
Conductor individual, color	marrón, azul, negro
Grosor de pared Aislamiento	≥ 0,23 mm (Aislamiento de conductor)
Grosor de pared Aislamiento		≥ 0,76 mm (Envoltura exterior)
Cableado total	3 conductores longitudinalmente trenzados
Apantallamiento	Malla de hilos de cobre estañados
Cubierta visual de pantalla	85 %
Resistencia máx. del conductor	máx. 58 Ω/km (a 20 °C)
Resistencia de aislamiento	≥ 1 GΩ*km (a 20 °C)
Tensión nominal Cable	≤ 300 V
Tensión de prueba	≥ 3000 V
Resistencia al aceite	según DIN EN 60811-2-1
Temperatura ambiente (servicio)	-25 °C ... 80 °C (cable, disposición fija)
Temperatura ambiente (servicio)		-5 °C ... 80 °C (Cable, disposiCión móvil)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP65
	IP67
Temperatura ambiente (servicio) (Conector macho/conector hembra)	-25 °C ... 90 °C (macho / hembra)

Normas y especificaciones

Denominación de norma	Conector M12
Normas/disposiciones	IEC 61076-2-101

Código de artículo	1536065
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	02
Clave de producto	AF1CIA
Número de tarifa arancelaria	85444290
País de origen	PL

ECLASS-13.0	27060311
ECLASS-15.0	27060311

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
