RAD-2400-IFS - Módulo inalámbrico

2901541

Radioline: transceptor de radio de 2,4 GHz con interfaz RS-232/485, ampliable con módulos de E/S, conexión de antena RSMA (hembra), redes punto a punto, en estrella y enmalladas hasta 250 estaciones, alcance hasta 5 km (con buena visibilidad), uso en todo el mundo

Descarga gratuita disponible. Descargas

Detalles de producto

Descripción del producto

El set consta de

Nota sobre el uso
Nota sobre la aplicación	Solo para el uso industrial

Tipo de producto	Módulo inalámbrico
Aplicación	E/S
	RS-232
	RS-485
Modo operativo	Datos E/S (Ajustes originales de fábrica, configuración mediante rueda selectora)
	Datos en serie (Activación y configuración mediante software PSI-CONF)
	Modo PLC/Modbus RTU (Activación y configuración mediante software PSI-CONF)
	Modo PLC/Modbus RTU dual (Activación y configuración mediante software PSI-CONF)
MTTF	733 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %)
	340 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %)
	135 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %)
Propiedades de aislamiento
Categoría de sobretensión	II
Grado de polución	2

Tensión de aislamiento de dimensionamiento	60 V (Según EN/IEC 60079-7)
Potencia disipada máxima con condición nominal	1,56 W
Protección contra sobretensiones transitorias	sí
Límites del sistema
Denominación	Módulo radio
Número de participantes soportados	≤ 250 (Direccionamiento mediante el software PSI-CONF)
	≤ 99 (Direccionamiento mediante rueda selectora)
Número de posibles módulos de ampliación	≤ 32 (por módulo de radio)
Límites del sistema
Denominación	Red de radio
Número de participantes soportados	≤ 99 (Módulos de ampliación E/S por red de radio, interfaces de serie desactivadas)
	0 (No se pueden utilizar módulos de ampliación E/S)
	≤ 99 (Módulos de ampliación E/S por red de radio, acceso a módulos de ampliación a través de protocolo RTU Modbus)
Alimentación
Tensión de alimentación	24 V DC
Tensión de alimentación	19,2 V DC ... 30,5 V DC
Absorción de corriente máxima	≤ 65 mA (a 24 V DC, a 25 °C, stand alone)
	≤ 6 A (com 24 V DC, en caso de conector de bus de carril a plena carga)

Digital
Denominación Salida	Salida de relé RF Link
Número de salidas	1
Tipo de conmutación del contacto	Conmutador
Material del contacto	PdRu, dorado
Tensión de conmutación máxima	30 V AC/DC
	60 V DC
Corriente de conmutación máxima	500 mA (30 V AC/DC)
	300 mA (60 V DC)
Vida útil eléctrica	5x 10⁵periodicidades de cambio de estado con 0,5 A a 30 V DC
Analógico
Denominación Salida	Salida tensión RSSI
Número de salidas	1
Señal de salida tensión	0 V ... 3 V

Tipo de conexión	Conexión por tornillo
Longitud de pelado	7 mm
Sección de conductor rígido mín.	0,2 mm²
Sección de conductor rígido máx.	2,5 mm²
Sección de conductor flexible mín.	0,2 mm²
Sección de conductor flexible máx.	2,5 mm²
Sección de conductor AWG mín.	24
Sección de conductor AWG máx.	14

Inalámbrico
Alcance	≤ 5 km (El alcance puede ser claramente superior o inferior y depende del entorno, de la técnica de antena y del producto utilizado)
En serie: RS-232
Velocidad de transmisión de datos	300 Bit/s / 600 Bit/s / 1,2 kBit/s / 2,4 kBit/s / 4,8 kBit/s / 9,6 kBit/s / 19,2 kBit/s / 38,4 kBit/s / 57,6 kBit/s / 93,75 kBit/s / 115,2 kBit/s
Tipo de conexión	Borne enchufable de conexión por tornillo COMBICON
Tecnología de conexión	3 conductores
Longitud de transmisión	≤ 15 m
En serie: RS-485
Velocidad de transmisión de datos	300 Bit/s / 600 Bit/s / 1,2 kBit/s / 2,4 kBit/s / 4,8 kBit/s / 9,6 kBit/s / 19,2 kBit/s / 38,4 kBit/s / 57,6 kBit/s / 93,75 kBit/s / 115,2 kBit/s / 187,5 kBit/s
Tipo de conexión	Borne enchufable de conexión por tornillo COMBICON
Tecnología de conexión	2 conductores
Longitud de transmisión	≤ 1200 m
Resistencia terminal	390 Ω (Aplicables mediante conmutadores DIP)
	150 Ω (Aplicables mediante conmutadores DIP)
	390 Ω (Aplicables mediante conmutadores DIP)
En serie: Interfaz de configuración
Tipo de conexión	Puerto S (conector hembra)
Inalámbrico
Descripción de la interfaz	Trusted Wireless
Dirección	Bidireccional
Frecuencia	2400 MHz
Gama de frecuencias	2,4002 GHz ... 2,4785 GHz
Distancia entre canales	1,3 MHz
Número de grupos de canales	8
Número de canales por grupo	55
Potencia de emisión mínima	0 dBm
Potencia de emisión máxima	≤ 20 dBm (100 mW, fuera de Europa, ajustable a través de software)
	≤ 19 dBm (Europa, ajustable mediante software, dependiente de la velocidad de transmisión de datos)
	18 dBm (Ajustes originales de fábrica, ajustable)
Velocidad de transmisión de datos	16 kBit/s (ajustable)
	125 kBit/s (Ajustes originales de fábrica, ajustable)
	250 kBit/s (ajustable)
Sensibilidad de receptor mínima	-106 dBm (16 kbps)
	-96 dBm (125 kBit/s)
	-93 dBm (250 kbps)
Tipo de conexión de la antena	RSMA (hembra)
Seguridad	Encriptación de datos de 128 bits
Funciones
Certificaciones de radio	Europa, EE. UU., Canadá, otros países en E-Shop
Wireless
Banda de frecuencia	2,4 GHz
Estándar de radio	Trusted Wireless

Indicación de estado	LED tensión de alimentación, PWR (verde)
	LED verde (comunicación de bus, DAT)
	LED error en periferia, ERR (rojo)
	3 LED verdes, 1 LED amarillo (gráfico de barras LED para calidad de recepción, RSSI)
	LED verde (datos de recepción, RX)
	LED verde (datos de emisión, TX)

Esquema de dimensiones
Anchura	17,5 mm
Altura	116 mm
Profundidad	114,5 mm

Color (Carcasa)	gris (RAL 7042)
Material (Caja)	PA 6.6-FR
Clase de inflamabilidad según UL 94	V0

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-40 °C ... 70 °C (Derating >55 °C; véase la documentación técnica)
	-40 °F ... 158 °F (Derating >131 °F; véase la documentación técnica)
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 85 °C
	-40 °F ... 185 °F
Altitud	2000 m
Humedad de aire admisible (servicio)	20 % ... 85 %
Humedad de aire admisible (almacenamiento / transporte)	20 % ... 85 %
Choque	16g, 11 ms
Vibración (servicio)	según IEC 60068-2-6: 5g, 10 Hz ... 150 Hz

CE
Certificado	Conformidad CE
ATEX
Marcado	 II 3 G Ex ec nC IIC T4 Gc
Certificado	IBExU 15 ATEX B008 X
Observación	Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.
IECEx
Marcado	Ex ec nC IIC T4 Gc
Certificado	IECEx IBE 13.0019X
EAC Ex
Marcado	2Ex nA nC IIC T4 Gc X
Certificado	RU C-DE.HB49.B.00033/20
UL, EE. UU. / Canadá
Marcado	508 Listed
	Class I, Div. 2, Groups A, B, C, D T4A
	Class I, Zone 2, IIC T4
CCC / China-Ex
Marcado	Ex ec nC IIC T4 Gc
Certificado	2022122310115624
Homologación de radiofrecuencia Europa
Observación	RED 2014/53/EU
Homologación de radiofrecuencia EE. UU., FCC
Certificado	YG3RAD2400A
Observación	Directiva FCC, parte 15.247
Homologación de radiofrecuencia en Argentina, RAMATEL
Certificado	C-27397
Homologación de radiofrecuencia Australia, RCM
Certificado	-
Homologación de radiofrecuencia Brasil, ANATEL
Certificado	06279-19-06497
Homologación de radiofrecuencia India, WPC
Certificado	NER-ETA/314
Homologación de radiofrecuencia Canadá, IC
Certificado	4720B-RAD2400A
Observación	Directiva ISC RSS 210
Homologación de radiofrecuencia Marruecos, ANRT
Certificado	MR 10464 ANRT 2015
Homologación RF México, IFT
Certificado	IFT RCPPHRA17-1112
Homologación Corea del Sur, KC
Certificado	MSIP-CRI-PCK-2901541
KC-s
Certificado	KTL 20-KA4BO-0146X
Homologación de radiofrecuencia Taiwán, NCC
Certificado	CCAJ18LP1990T7
Homologación de radiofrecuencia Emiratos Árabes Unidos, TRA
Certificado	ER0126713
Prueba de gases nocivos
Marcado	ISA-S71.04-1985 G3 Harsh Group A

Compatibilidad electromagnética	Conformidad con la directiva EMC 2014/30/UE
Descarga de electricidad estática
Normas/especificaciones	EN 61000-4-2
Descarga de electricidad estática
Descarga en contacto	± 6 kV (Severidad del ensayo 3)
Descarga en el aire	± 8 kV (Severidad del ensayo 3)
Descarga indirecta	± 6 kV
Observación	Criterio B
Campo electromagnético AF
Normas/especificaciones	EN 61000-4-3
Campo electromagnético AF
Gama de frecuencias	26 MHz ... 3 GHz (Severidad del ensayo 3)
Intensidad de campo	10 V/m
Observación	Criterio A
Transitorios rápidos (Burst)
Normas/especificaciones	EN 61000-4-4
Transitorios rápidos (Burst)
Entrada	± 2 kV (Severidad del ensayo 3)
Señal	± 2 kV
Observación	Criterio B
Sobrecorriente momentánea (surge)
Normas/especificaciones	EN 61000-4-5
Sobrecorriente momentánea (surge)
Entrada	± 0,5 kV (simétrico)
	± 1 kV (asimétrico)
Señal	± 1 kV (asimétrico)
Observación	Criterio B
Perturbaciones conducidas
Normas/especificaciones	EN 61000-4-6
Perturbaciones conducidas
Gama de frecuencias	0,15 MHz ... 80 MHz
Observación	Criterio A
Tensión	10 V
Emisión de interferencias
Radiointerferencias según EN 55011	EN 55016-2-3 clase A campo de aplicación industria
Criterios
Criterio A	Comportamiento de servicio normal dentro de los límites determinados.
Criterio B	Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato.

Denominación de norma	Directiva EX (ATEX)
Normas/disposiciones	EN 60079-0
Denominación de norma	Directiva EX (ATEX)
Normas/disposiciones	EN 60079-15
Normas/disposiciones	EN 300328
	EN 61000-6-4
	EN 61000-6-2
	EN 50371
	EN 60950-1

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	sobre carril normalizado NS 35 conforme a EN 60715

Datos comerciales

Código de artículo	2901541
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	DNC614
Clave de producto	DNC614
Página del catálogo	Página 376 (C-6-2019)
GTIN	4046356610193
Peso por unidad (incluido el embalaje)	205,88 g
Peso por unidad (sin incluir el embalaje)	135,82 g
Número de tarifa arancelaria	85176200
País de origen	DE

Clasificaciones

Homologaciones

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Banda de frecuencia sin licencia 2,4 GHz

Alcance de varios km con velocidad de datos ajustable de la interfaz de radio

Puesta en marcha rápida y sencilla sin programación

Alta fiabilidad con tecnología Trusted Wireless 2.0 (cifrado AES, procedimiento de salto de frecuencias y gestión de coexistencia)

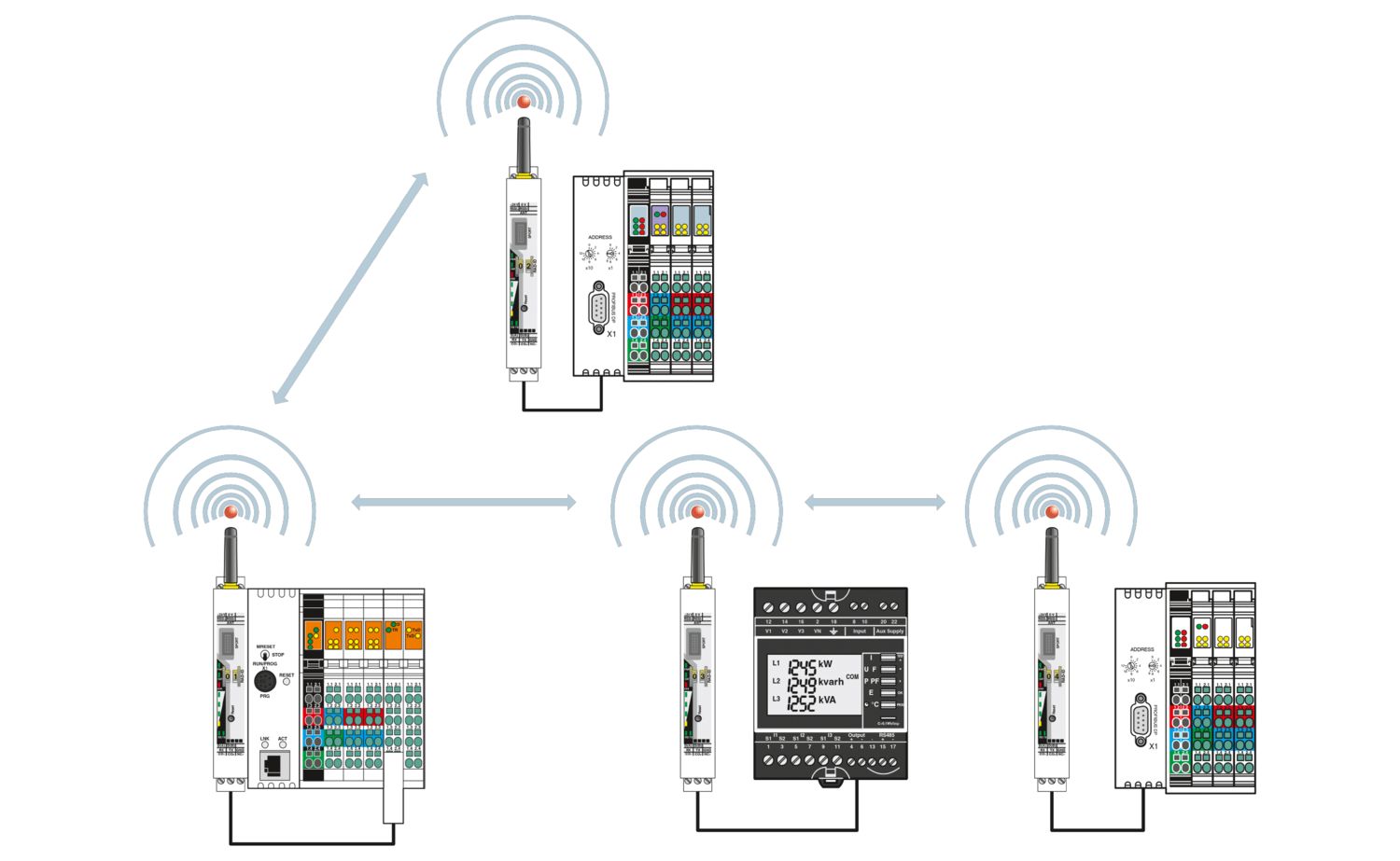

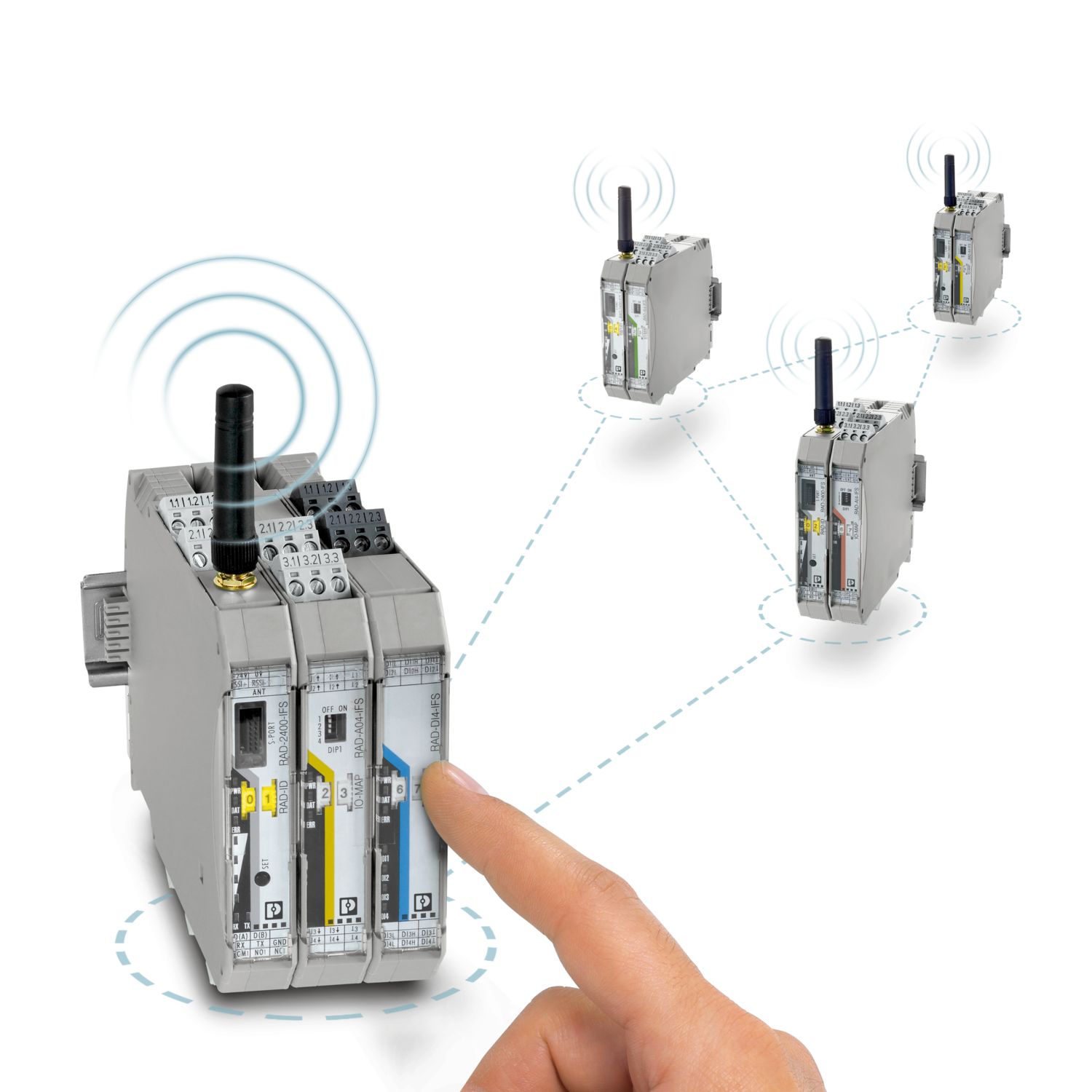

Redes en malla hasta 250 participantes

Interfaz RS-232/RS-485 integrada

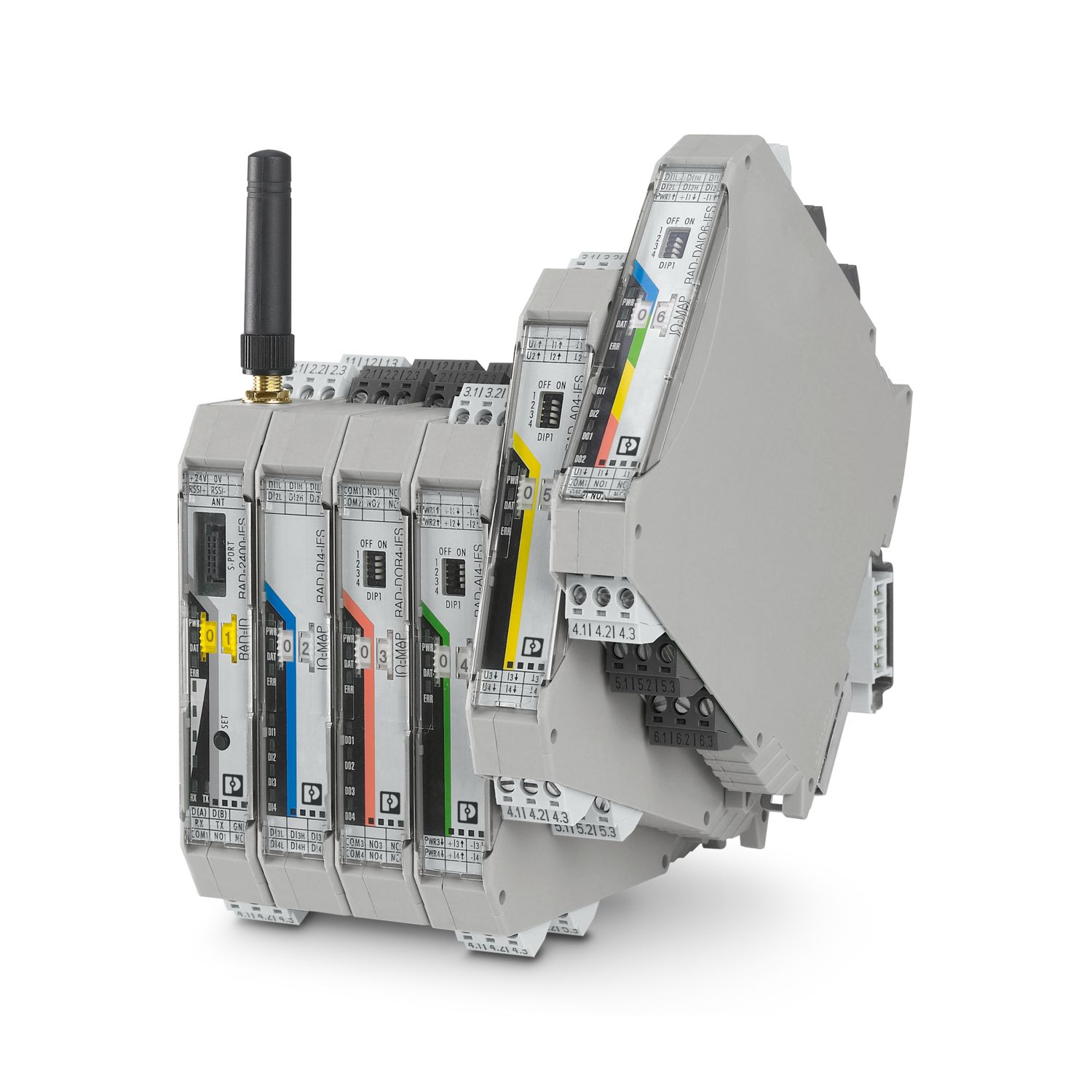

Ampliable modularmente con hasta 32 módulos de ampliación de E/S

Rango de temperatura ampliado de -40 °C ... +70 °C

Homologado para el empleo en la zona 2

Homologaciones internacionales

Preguntas frecuentes

¿Cumplen los equipos los requisitos de ciberseguridad de la Directiva sobre equipos radioeléctricos (DER)?

Los requisitos del Acto Delegado 2022/30 de la Directiva RED 2014/53/UE relativos al artículo 3.3, letras d, e y f, no son aplicables al producto.
Artículo 3.3, letra d: los equipos no tienen acceso activo a la comunicación de red. No pueden afectar a la comunicación de red ni utilizar inadecuadamente los recursos de la red. Por lo tanto, este requisito no es aplicable a los equipos.
Artículo 3.3, letra e: no es aplicable a los equipos, ya que no se tratan datos personales y la privacidad. de los usuarios finales no se ve afectada
Artículo 3.3, letra f: no es aplicable, ya que los equipos no se utilizan para transacciones financieras

Ver menos

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	7a3fc1fe-77ae-42b1-97a7-36d6ad5e3fd7

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

RAD-2400-IFS - Módulo inalámbrico

2901541

Detalles de producto

ECLASS

ETIM

UNSPSC

UL listado

cUL Listed

KC

NOM

ANATEL

NCC

IECEx

cUL Listed

UL listado

ATEX

EAC Ex

KC-s

CCC

Productos compatibles

Sus ventajas

Preguntas frecuentes

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

RAD-2400-IFS - Módulo inalámbrico 2901541

Detalles de producto

ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY - Conector de bus para carril DIN 2713645

ECLASS

ETIM

UNSPSC

Productos compatibles

RAD-RUGGED-BOX-CONF - Módulo inalámbrico 1091638

RAD-RS485-IFS - Módulo de comunicación 2702184

RAD-DAIO6-IFS - Módulo de ampliación de E/S 2901533

RAD-DI4-IFS - Módulo de ampliación de E/S 2901535

RAD-DOR4-IFS - Módulo de ampliación de E/S 2901536

RAD-DI8-IFS - Módulo de ampliación de E/S 2901539

RAD-NAM4-IFS - Módulo de ampliación de E/S 2316275

RAD-DO8-IFS - Módulo de ampliación de E/S 2902811

RAD-AI4-IFS - Módulo de ampliación de E/S 2901537

RAD-AI4-U-IFS - Módulo de ampliación de E/S 2702290

RAD-AO4-IFS - Módulo de ampliación de E/S 2901538

RAD-PT100-4-IFS - Módulo de ampliación de E/S 2904035

ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY - Conector de bus para carril DIN 2713645

RAD-CONF-RF3 - Memoria de configuración 2902814

RAD-CONF-RF5 - Memoria de configuración 2902815

RAD-CONF-RF7 - Memoria de configuración 2902816

RAD-MEMORY - Memoria de configuración 2902828

RAD-CABLE-USB - Cable para programación 2903447

SCC 10-NS35 - Borne para conexión de pantalla 1019440

QUINT4-SYS-PS/1AC/24DC/2.5/SC - Fuente de alimentación 2904614

FL COMSERVER UNI 232/422/485 - Convertidor de interfaces 2313452

GW PN/MODBUS 1E/1DB9 - Convertidor de interfaces 1105707

AXC F 2152 - Sistema de control 2404267

AXL F RS UNI 1H - Módulo de comunicación 2688666

EEM-MA370-R - Equipo de medición 2907980

EEM-MA770-R - Equipo de medición 2907944

SCK-C-MODBUS - Módulo de supervisión de strings fotovoltaico 2901674

SCK-M-I-4S-20A - Módulo de supervisión de strings fotovoltaico 2903242

TTC-6P-3-HF-F-M-12DC-PT-I - Dispositivo de protec. contra sobretensiones 2906796

ANT-OMNI-2459-04 - Antena 1284780

RAD-ISM-2400-ANT-OMNI-2-1-RSMA - Antena 2701362

RAD-ISM-2400-ANT-VAN-3-0-RSMA - Antena 2701358

RAD-ISM-2459-ANT-FOOD-6-0-N - Antena 2702898

ANT-OMNI-0671-02 - Antena 1396318

ANT-OMNI-0671-01 - Antena 1396316

RAD-ISM-2400-ANT-OMNI-6-0 - Antena 2885919

ANT-DIR-2459-01 - Antena 2701186

RAD-PIG-EF316-N-RSMA - Cable de antena 2701402

RAD-PIG-RSMA/N-0.5 - Cable de antena 2903263

RAD-PIG-RSMA/N-1 - Cable de antena 2903264

RAD-PIG-RSMA/N-2 - Cable de antena 2903265

RAD-PIG-RSMA/N-3 - Cable de antena 2903266

RAD-PIG-RSMA/N-5 - Cable de antena 2702140

NBC-COX-CNM/0.5-M/COX-CNM - Cable coaxial 1340122

NBC-COX-CNM/3.0-L/COX-CNM - Cable coaxial 1340123

NBC-COX-CNM/5.0-L/COX-CNM - Cable coaxial 1340124

NBC-COX-CNM/10.0-L/COX-CNM - Cable coaxial 1340125

NBC-COX-CNM/15.0-L/COX-CNM - Cable coaxial 1340126

NBC-COX-CNM/30.0-L/COX-CNM - Cable coaxial 1340127

CN-UB-70DC-6-BB - Dispositivo de protec. contra sobretensiones 2803166

BAR-ANT-N-N-EX - Barrera de antena 2702198

RAD-ADP-N/F-N/F - Adaptador 2867843

RAD-ADP-RSMA/M-RSMA/F-90 - Adaptador 2904790

RAD-SPL-2-N/N - Divisor de antena 2702293

RAD-TAPE-SV-19-3 - Cinta resistente a la intemperie 2903182

Sus ventajas

Preguntas frecuentes

Buscado con frecuencia

RAD-2400-IFS - Módulo inalámbrico

2901541
